PI6ATS is de
23 cm amateur televisie repeater van midden
Nederland
De slot antenne is een
horizontaal gepolariseerde rondstraler. Hij
bestaat uit een rechthoekige buis (golfpijp) met
een aantal tegenover elkaar gemaakte sleuven.
Voeden kan door middel van een golfpijp flens,
het is ook mogelijk de coax/golfpijp overgang te
integreren, zoals bij dit ontwerp is gedaan.
Feitelijk bestaat de antenne uit een aantal
dipolen die in de juiste fase worden aangestuurd.
Het aantal sleuven (dipolen) bepaalt dus ook de
versterking en de openingshoek. Kleine
maatafwijkingen kunnen niet alleen de
resonantiefrequentie beinvloeden maar ook die
onderlinge fase, waardoor de antenne niet in het
horizontale vlak straalt maar bijvoorbeeld schuin
omhoog.
Het ontwerp van deze antenne is gebaseerd op
onderstaande linken en de volgende

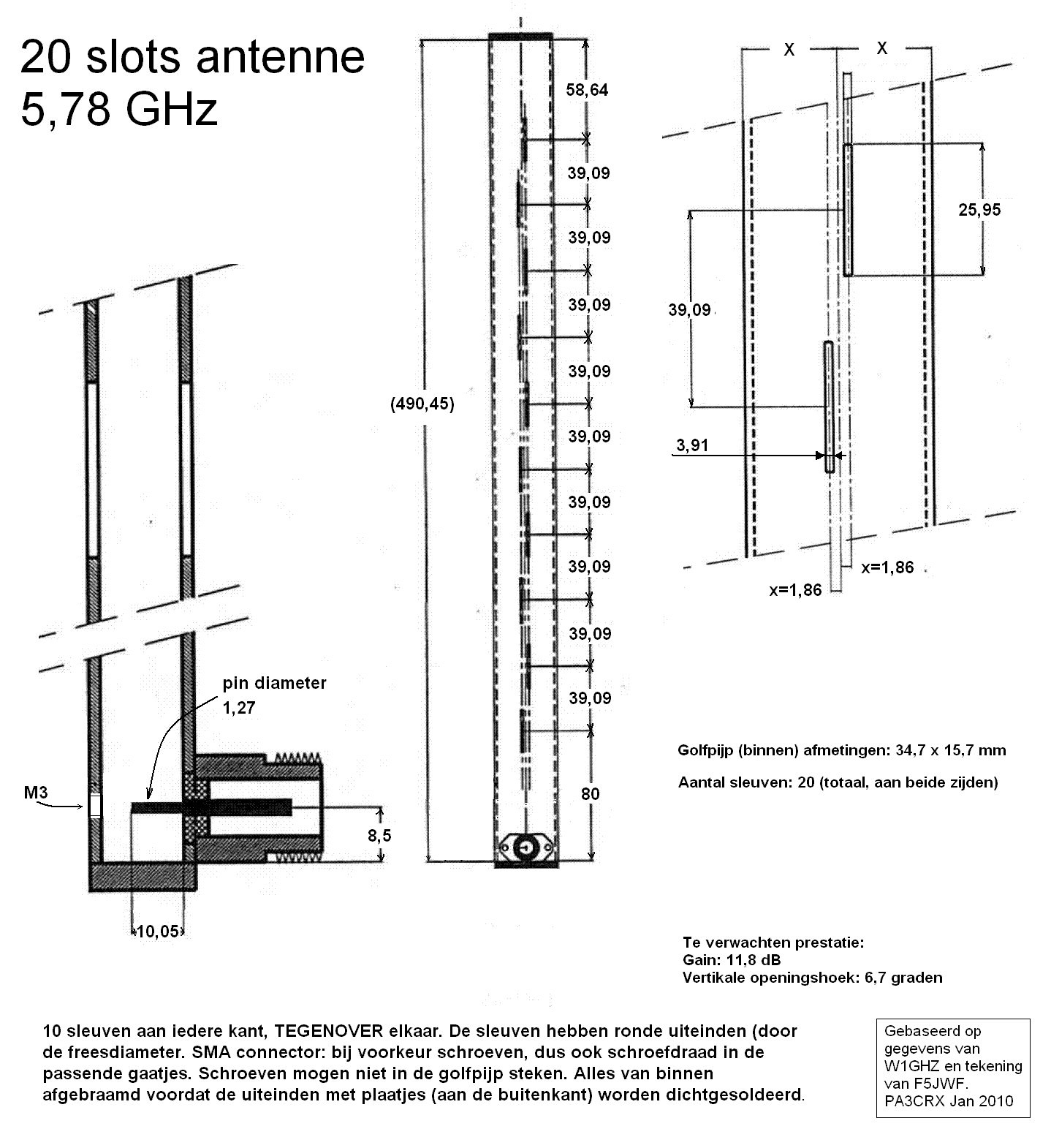

spreadsheet. Let wel: maatvoering van
bovenstaande tekening geldt alleen voor deze
afmetingen golfpijp en deze frequentie met dit
aantal slots.
|
|
Theorie en
praktisch ontwerp van een slot antenne
(W1GHZ) PDF |
|
|
Golfpijp
naar coax overgang (W1GHZ) PDF |

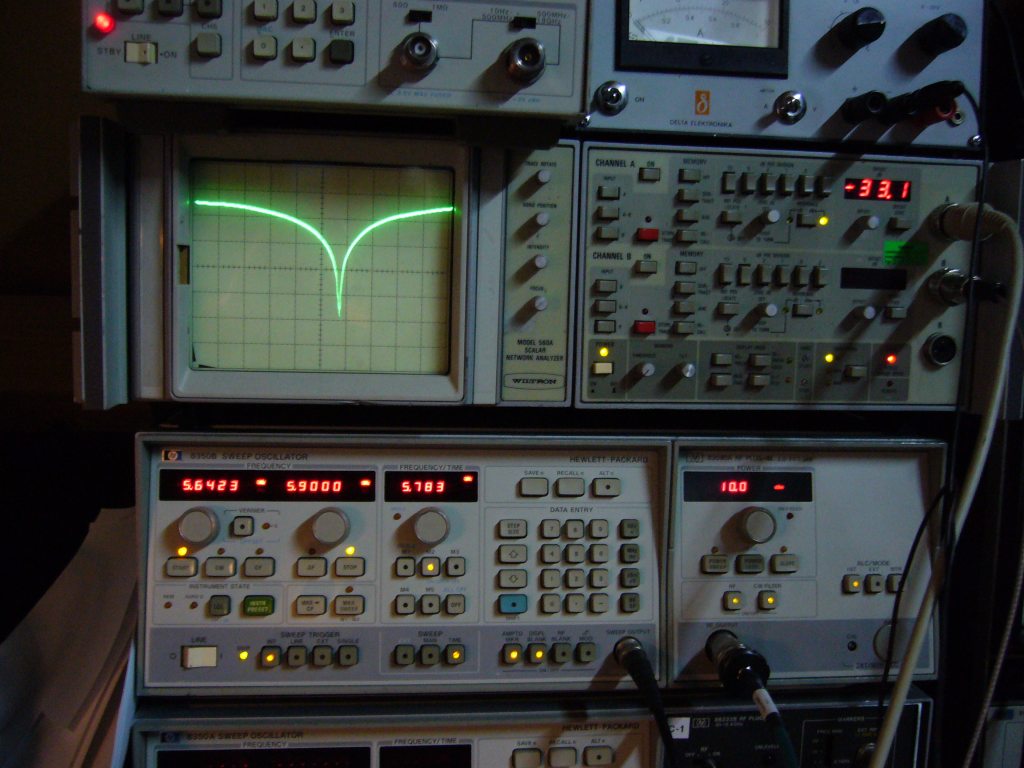

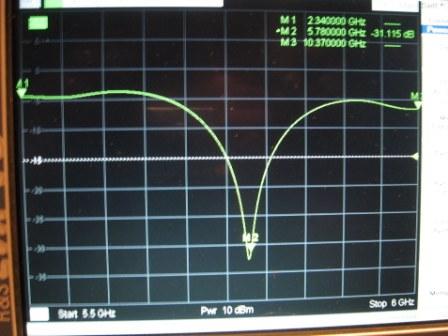

Aanpassing:
door de bouwer gemeten return loss is -35
dB op 5780 MHz.
Gemeten in Heelweg, zónder PVC buis.
Opvallend is de smalbandigheid.

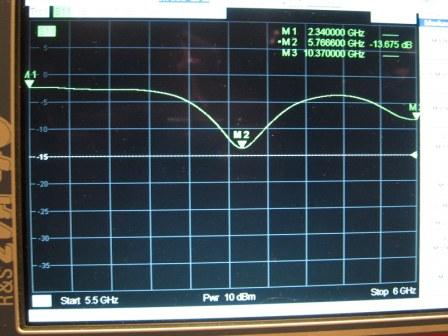

Zelfde situatie als hierboven: mčt 50
mm PVC buis. Resonantie frequentie is
hetzelfde, de return loss is wel veel
slechter (SWR van 1:1,06 naar 1:1,6)
|
De antenne
op de testbank bij PA7JB.
|

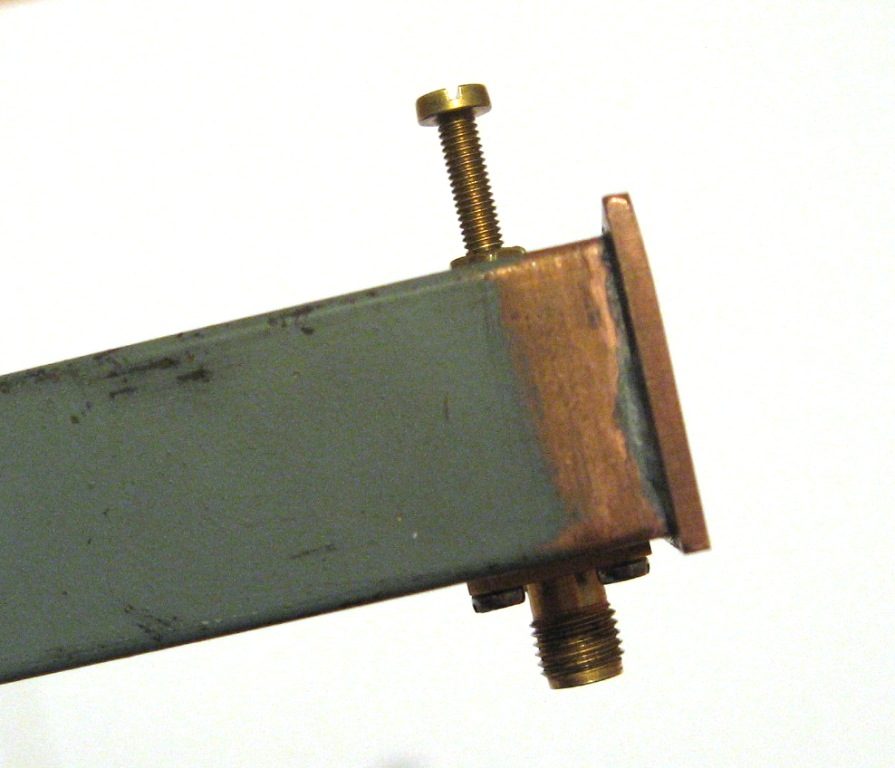

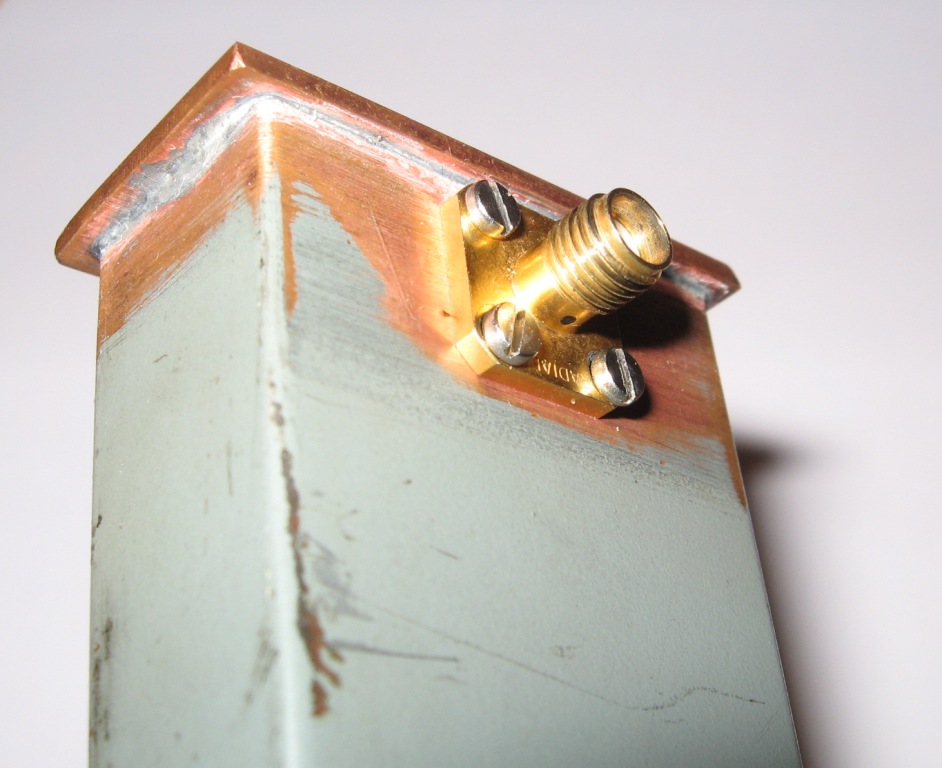

Detail SMA
connector en gesloten uiteinde van de
golfpijp (beide kanten sluiten)..
|
Zijaanzicht
waarbij duidelijk te zien is dat de
stelschroef tegenover de SMA connector is
gemonteerd.
|
PA7JB
heeft de antenne op een professionele
manier gemaakt van een stuk golfpijp, dat
oorspronkelijk deel uitmaakte van een
belichter voor een parabolische
reflector. Het is de bedoeling dat de
ontvanger rechtstreeks onder de antenne
wordt gemonteerd en het video en audio
signaal, evenals de voedingsspanning, met
een kabel naar de besturingseenheid van
de repeater gaat. |
|

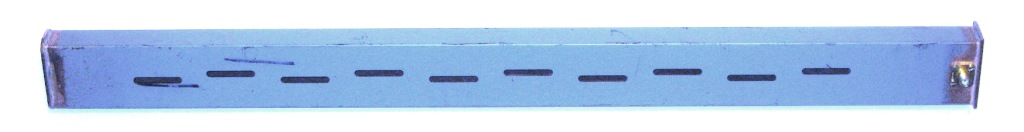

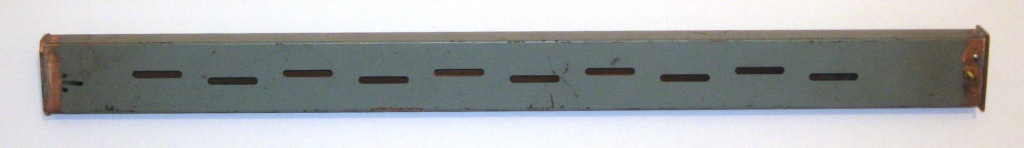

De
slotantenne vanaf beide zijden gezien.
(Het kleurverschil komt door de
belichting van de foto)
|
|

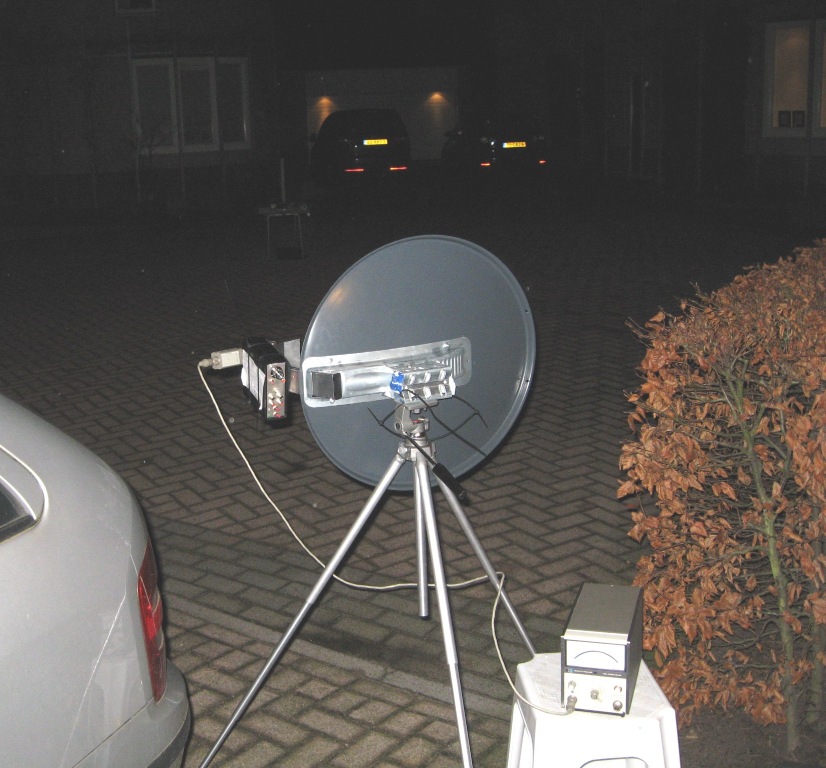

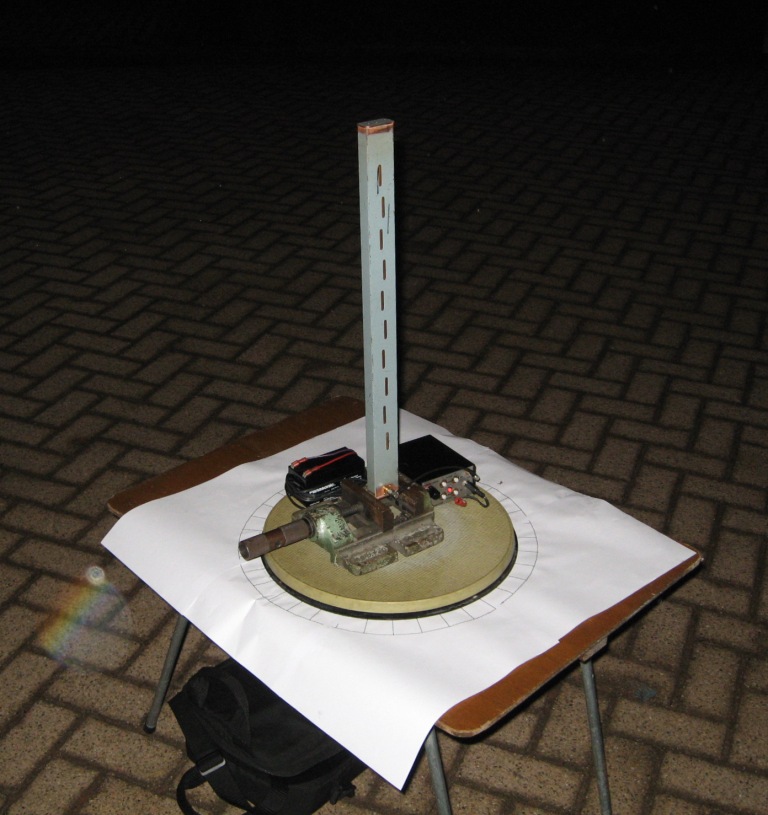

Op ongeveer 10
meter afstand wordt de slot
antenne gemeten door middel van
een mW meter. In het donker is de
slot antenne op het pleintje
zichtbaar. |
Papier met
gradenverdeling, een draaischijf,
boorklem en een 6 cm ATV station
zorgen voor signaal dat afstand
wordt genoteerd. Na iedere meting
wordt opnieuw 10 graden gedraaid,
waarbij steeds voldoende afstand
wordt genomen. |
De
resultaten komen behoorlijk
overeen met de diverse
publicaties, gemiddelde gain met
de theoretische gain.
|

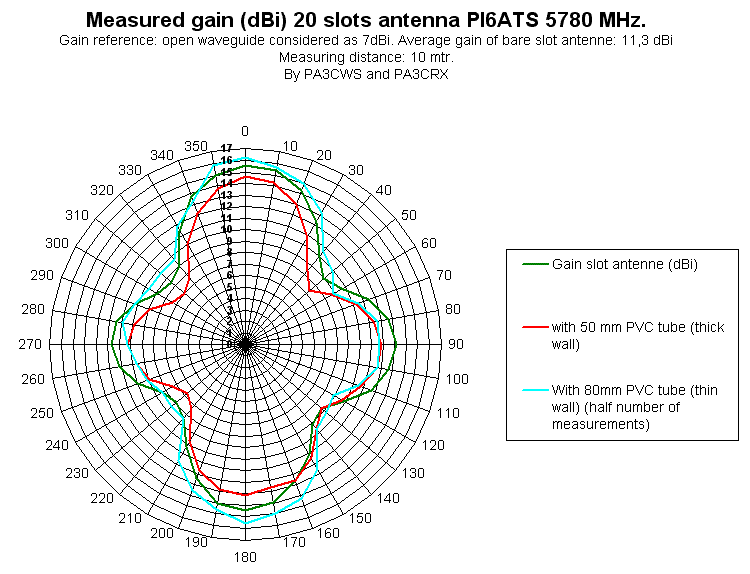

De meetwaarden die
bij iedere 10 graden zijn
genoteerd zijn verwerkt in een
Excel sheet, omgezet naar dB
gain. Hierbij is uitgegaan van
een open golfpijp als referentie,
waarbij de gain in de orde van 7
dBi zal liggen. De slot antenne
heeft een kleine vertikale
openingshoek, bij een kleine
scheefstand was dit duidelijk te
merken. De voorkeursrichting van
de antenne is in de richting van
de SMA connector (nul graden
richting in het stralings
diagram). Waar dit door komt is
onbekend, de antenne is immers
symetrisch. De gemiddelde gain is 11,3 dBi. Na de 'kale' meting
is de antenne voorzien van een 50
mm dikwandige PVC buis. Zie
stralingsdiagram voor de
resultaten.Duidelijk is dat deze
buishet signaal in alle
richtingen verzwakt.
Hierna is
de meting nogmaals gedaan (met 20
graden intervallen, de
tussenliggende waarden zijn
geinterpoleerd, het was namelijk
ondertussen al behoorlijk koud).
Bij deze meting is de slot
antenne voorzien van een 80 mm
dunwandige PVC buis. Deze buis is
niet mooi gecentreerd tijdens de
meting. Deze buis heeft als
effect dat meer gestraald wordt
in vanaf de zijden met de slots
en minder vanaf de zijkanten.
Meting met
het effect van een metalen mast
in de nabijheid is niet
onderzocht.
De
stralingsdiagrammen laten zien
dat met relatief eenvoudige
middelen een goede indruk
verkregen kan worden van antenne
resultaten en effecten van
materialen.
|
|
Dezelfde
meetresultaten maar weergegeven
met een andere dBi schaal. Bij
deze weergave zijn de verschillen
duidelijker te zien. |
|
|
|
