Beste Kabel TV Aansluiten: Een Uitgebreide Gids

Bij de aankoop van een nieuwbouwwoning is het niet altijd gegarandeerd dat de benodigde bekabeling voor televisie- en internetsignalen reeds aanwezig is. Indien er nog geen kabels in uw nieuwe woning zijn aangelegd, zullen deze nog geïnstalleerd moeten worden. Het centrale punt voor de gehele kabelinstallatie bevindt zich doorgaans in de meterkast. Hier treft men vaak een complex geheel aan van leidingen.

Voor het trekken van een coaxkabel of netwerkkabel is een speciaal gereedschap vereist, namelijk een trekveer. Dit is een stevige kabel, gemaakt van metaal of kunststof, die door de beschikbare leidingen wordt geduwd om de gewenste kabels te volgen.

De configuratie van het kabelnetwerk en de benodigde materialen zijn afhankelijk van het aantal gewenste aansluitingen in de woning. In elke ruimte waar u een televisiesignaal wilt ontvangen, dient een zogenaamde einddoos (ook wel wandcontactdoos genoemd) te worden geplaatst. Hierop wordt de coaxkabel aangesloten. Voor de internetaansluiting geldt een vergelijkbaar principe.

Kabel TV Aansluitingen: Verschillende Scenario's

1 of 2 TV-aansluitingen

Voor de realisatie van één of twee TV-aansluitingen is doorgaans geen signaalversterker nodig, mits de afstand tussen de hoofdaansluiting en de televisie minder dan 10 meter bedraagt. In dit geval wordt een 2-weg signaalverdeler op de hoofdaansluiting in de meterkast geplaatst. Vanuit de ruimte waar de TV-aansluiting gewenst is, trekt u een coaxkabel naar de meterkast. Deze kabel wordt vervolgens aangesloten op een van de uitgangen van de 2-weg verdeler. Het andere uiteinde van de coaxkabel wordt gemonteerd in de wandcontactdoos.

3 TV-aansluitingen

Wanneer u drie televisies wilt aansluiten, is het noodzakelijk om een signaalversterker toe te passen. Het is aan te raden om de versterker zo dicht mogelijk bij de hoofdaansluiting te plaatsen, aangezien dit het punt is waar het kabelsignaal binnenkomt. In oudere woningen bevindt dit punt zich vaak in de woonkamer. Een signaalversterker vereist stroomtoevoer.

In dit scenario gebruikt u een signaalversterker met 4 uitgangen. Een veelgebruikte versterker binnen het Ziggo-netwerk is de Technetix FRA-752X. Het internetmodem wordt altijd op de eerste uitgang van de versterker aangesloten. De TV-aansluitingen worden op de tweede, derde en vierde uitgang aangesloten. Houd er rekening mee dat de 4-weg versterkers een oplopende versterking bieden, wat betekent dat de TV-aansluiting die zich het dichtst bij de versterker bevindt, op de tweede uitgang wordt aangesloten.

Connectoren en Splitters: De Juiste Keuze

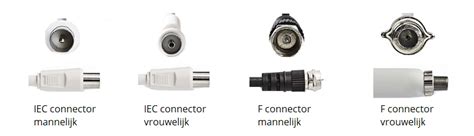

De 4-weg versterkers kunnen afwijkende aansluitingen hebben dan men mogelijk gewend is. Bij coaxkabels kunt u kiezen uit IEC-connectoren of F-connectoren. Van beide typen bestaat er een mannelijke en een vrouwelijke variant. Deze connectoren zijn geschikt voor verschillende toepassingen en kunnen niet zomaar op elke televisie of versterker worden aangesloten.

Hoewel de twee typen op het eerste gezicht weinig van elkaar verschillen, zijn ze wel degelijk anders. Bij een F-connector steekt de kabelkern een stukje uit de connector.

Aansluiten van een Coaxkabel op een Televisie

Het aansluiten van een coaxkabel op een televisie is doorgaans niet ingewikkeld, mits de juiste kabel wordt gebruikt. Op een televisie kan slechts één connector worden aangesloten: de mannelijke IEC-connector is de enige die op een TV past. Indien u de televisie rechtstreeks wilt verbinden met de wandcontactdoos, heeft u een vrouwelijke IEC-connector nodig, aangezien dit de enige connector is die op een wandcontactdoos past.

Coax Splitters

Een coax splitter is een apparaat dat één signaal omzet in meerdere signalen, zodat bijvoorbeeld meerdere televisies kunnen worden aangesloten. Er zijn twee hoofdtypen splitters: de F-connector splitter en de coax (IEC) splitter. De keuze voor het type splitter hangt voornamelijk af van het aantal verbindingen met andere apparaten.

• Voor twee verbindingen volstaat doorgaans een coax IEC splitter.
• Voor drie tot acht verbindingen, waarbij mogelijk ook een versterker moet worden aangesloten, is de F-connector splitter de beste keuze.

De splitter dient altijd verbonden te worden met de wandcontactdoos. Hiervoor gebruikt u een coaxkabel met een mannelijke F-connector aan de ene zijde en een vrouwelijke IEC-connector aan de andere zijde.

Wilt u twee televisies van beeld en geluid voorzien, dan kunt u gebruikmaken van een coax (IEC) splitter. Deze splitter heeft meestal één ingang en twee uitgangen, waardoor u geen andere apparaten zoals een versterker erop kunt aansluiten. Er zijn twee verschillende IEC splitters: een met één mannelijke en twee vrouwelijke aansluitingen, en een met één vrouwelijke en twee mannelijke aansluitingen. Voor de verbinding met de wandcontactdoos heeft u een coaxkabel nodig met aan de ene kant een vrouwelijke IEC-connector en aan de andere kant een mannelijke IEC-connector. De vrouwelijke IEC-connector past in de wandcontactdoos, en de mannelijke IEC-connector past in de ingang van de IEC splitter.

Mocht u de verkeerde coaxkabel hebben voor uw F-connector of IEC splitter, dan kunt u gebruikmaken van een coax adapter.

Signaalversterkers: Wanneer en Hoe?

Een versterker is essentieel wanneer u lange kabels gebruikt en het signaal een aanzienlijke afstand moet overbruggen van de wandcontactdoos naar de televisie. Tevens is een versterker onmisbaar wanneer u een splitter gebruikt om het coaxsignaal over meerdere apparaten te verdelen.

• Om de versterker aan te sluiten op de wandcontactdoos, heeft u een coaxkabel nodig met aan de ene kant een vrouwelijke IEC-connector en aan de andere kant een mannelijke F-connector.
• Indien u de versterker ook wilt verbinden met uw splitter of modem, heeft u een coaxkabel nodig met aan beide kanten mannelijke F-connectoren.

U kunt er ook voor kiezen om uw modem aan te sluiten op het coaxnetwerk. Dit kan direct op de wandcontactdoos of via een splitter of versterker. Bij directe aansluiting op de wandcontactdoos heeft u een vrouwelijke IEC-connector voor de aansluitdoos en een mannelijke F-connector voor het modem nodig.

Kwaliteit van Coaxkabels: Waar Moet U Op Letten?

Er zijn veel verschillende soorten coaxkabels op de markt verkrijgbaar. Een goede coaxkabel brengt signalen over zonder dat deze worden gestoord of te snel verzwakt. Met een coaxkabel van goede kwaliteit kunt u altijd zonder storing televisie kijken.

Eigenschappen van een Goede Coaxkabel

Een kwalitatief goede coaxkabel voldoet aan de volgende eigenschappen:

• Hoog frequentiebereik
• Lage demping
• Goede afscherming

Frequentiebereik

Coaxkabels van goede kwaliteit hebben een frequentiebereik van 5 MHz tot 3000 MHz. Deze kabels zijn geschikt voor zowel analoge en digitale televisie als satelliet televisie. Het is echter niet zo dat een coaxkabel geschikt voor satellietgebruik automatisch ook geschikt is voor analoge en digitale televisie; let hier goed op bij de aanschaf.

Het frequentiebereik voor analoge en digitale televisie ligt momenteel tussen 5 en 862 MHz. In de toekomst zal dit bereik worden aangepast naar 5 tot 1700 MHz. Deze uitbreiding is noodzakelijk om meer HD-kanalen, 4K-kanalen, 3D-televisie en hogere internetsnelheden mogelijk te maken.

Lage Demping

Goede coaxkabels hebben een lage demping, wat betekent dat het signaal niet te snel verzwakt in de kabel. Met een coaxkabel met lagere demping kunnen ook langere kabels worden gebruikt. Goede coaxkabels kunnen tot 15 meter worden gebruikt zonder problemen te veroorzaken.

Goede Afscherming

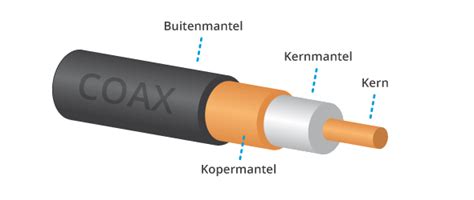

Een goede afscherming van een coaxkabel is cruciaal voor een correcte signaaloverdracht. De beste coaxkabels die momenteel verkrijgbaar zijn, zijn drievoudig afgeschermd. De afscherming is zo effectief dat deze kabels direct naast stoorzenders kunnen worden gelegd zonder dat er storingen in het signaal ontstaan.

Beste Kwaliteit Coaxkabel Herkennen

Goede coaxkabels zijn te herkennen aan het Kabel Keur keurmerk op de kabel en verpakking. Deze kabels zijn getest op diverse vlakken en voldoen aan hoge eisen op het gebied van signaaloverdracht.

Op coaxkabels vindt u ook de opdruk met het type kabel. De volgende typen voldoen aan de eisen:

• Hirschmann KOKA 799 (inmiddels opgevolgd door de KOKA 9 TS)
• Hirschmann KOKA 9 TS
• Technetix RLA++ 2x F-male
• Technetix RLA++ Modemaansluitkabel
• COAX 9 (voorheen ook wel bekend als COAX 12)

Snel Slechte Coaxkabels Opsporen

Slechte coaxkabels zijn direct te herkennen aan een gebrekkige afscherming. Als de kabel wordt opengesneden en de folie en/of het vlechtwerk ontbreekt, is er sprake van een slechte coaxkabel die niet geschikt is voor de doorgifte van analoge en digitale televisie.

De volgende typen voldoen niet aan de eisen voor het doorgeven van digitale televisie:

• RG-58: Deze kabel heeft een zeer hoge demping en veroorzaakt hierdoor een zwak signaal.
• RG-59: Deze kabel is onvoldoende signaaldicht en heeft een hoog risico op interferentie. Tevens is deze kabel niet geschikt voor signaaloverdracht op frequenties boven 450 MHz.

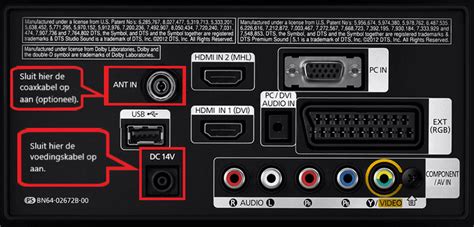

Verschillende TV-Aansluitingen en Hoe Ze te Gebruiken

U zoekt een aansluiting op uw tv, maar weet niet hoe deze eruitziet? Geen paniek, hieronder vindt u de belangrijkste aansluitingen op een rijtje, zodat u zeker weet dat u de juiste in- of uitgang kiest.

HDMI, Optisch & Antenne

• HDMI: Op deze ingang sluit u een HDMI-kabel aan om beeld- en geluidssignalen van bijvoorbeeld een Blu-ray speler, mediabox of spelcomputer naar de televisie te versturen. Met de ARC-aansluiting kunt u het geluid van de tv via dezelfde kabel terugsturen naar een soundbar of receiver.
• Optisch: Deze uitgang is geschikt voor digitale optische kabels om het geluid van de televisie naar een soundbar, receiver of home cinema set te versturen.
• Antenne: De antenne-ingang is geschikt voor een coaxkabel waarmee u beeld en geluid naar uw tv overdraagt. Het andere uiteinde van deze kabel verbindt u met uw wandcontactdoos, zodat u digitale of analoge tv kunt kijken.

Netwerk, Hoofdtelefoon & CI

• Netwerk: Met een netwerkingang sluit u een televisie gemakkelijk aan op uw bedrade thuisnetwerk via een UTP-kabel naar uw router.
• Hoofdtelefoon: Op deze uitgang sluit u een bedrade hoofdtelefoon met een 3,5 mm connector aan, ideaal om in stilte te kijken.
• CI: Voor het bekijken van digitale tv met een CI-kaart schuift u deze eerst in een losse CI-module, die vervolgens in de CI-ingang van de televisie wordt geplaatst.

Component, Composiet & RCA

• Component: Televisies met een component-ingang ontvangen analoge videosignalen via een rode, groene en blauwe connector (soms is de groene connector geel en functioneert deze ook als composiet-aansluiting).
• Composiet: Net als de component-ingang ontvangt de composiet-ingang analoge videosignalen, meestal voor het aansluiten van een oudere videocamera. Deze ingang bestaat uit één gele connector die alle beeldinformatie ontvangt, wat resulteert in een mogelijk lagere beeldkwaliteit dan bij component.
• RCA: Voor het versturen van geluidssignalen via een component- of composiet-ingang wordt een losse RCA-kabel gebruikt, herkenbaar aan de rode en witte connector.

USB, VGA & SCART

• USB: Op deze ingang sluit u een USB-stick of externe harde schijf aan om video's, foto's of muziek af te spelen. Sommige tv's bieden ook de mogelijkheid om programma's op te nemen via USB.
• VGA: Deze ingang is geschikt voor VGA-kabels om de televisie met een laptop of pc te verbinden. De connectors hebben kleine schroeven voor een stevige bevestiging.
• SCART: Via een SCART-verbinding kunnen beeld- en geluidssignalen in beide richtingen worden verstuurd met een kabel die 21 pinnen heeft.

Apparaten Aansluiten: Een Praktische Gids

Er zijn diverse soorten aansluitingen om apparaten met uw tv te verbinden. Hieronder vindt u uitleg voor verschillende apparaten.

TV-ontvanger, Blu-ray speler of spelcomputer

Een losse tv-ontvanger van uw provider, een blu-ray speler of een spelcomputer sluit u vrijwel altijd aan via de HDMI-aansluiting. Een moderne tv heeft meestal 2 tot 4 HDMI-aansluitingen. Indien u veel verschillende apparaten heeft, kan het handig zijn een tv te kiezen met zoveel mogelijk HDMI-aansluitingen.

Soundbar, geluidssysteem of koptelefoon

• HDMI-ARC: Een soundbar of ander geluidssysteem wordt steeds vaker aangesloten via HDMI, specifiek de HDMI-ARC of HDMI-eARC aansluiting op de tv. ARC staat voor Audio Return Channel en eARC voor Enhanced Audio Return Channel. Deze aansluiting stuurt niet alleen geluid van de tv naar de soundbar, maar zorgt ook voor communicatie tussen het geluidssysteem en de televisie, waardoor u met de afstandsbediening van de tv het geluid kunt regelen.
• Optische kabel: Wanneer niet beide apparaten HDMI-ARC ondersteunen, is een optische kabel (of Toslink kabel) een goede keuze voor een hoogwaardige geluidsoverdracht. Houd er rekening mee dat u hierdoor soms een extra afstandsbediening nodig heeft voor de soundbar of het geluidssysteem.
• Koptelefoon aansluiting (3,5 mm): Sommige televisies bieden de mogelijkheid om een koptelefoon aan te sluiten via de 3,5 mm jack-aansluiting, zodat u zonder uw omgeving te storen kunt kijken. Met een verlengkabel kunt u de afstand overbruggen. Sommige televisies kunnen tegelijkertijd geluid via de speakers en de koptelefoon laten horen.
• Bluetooth koptelefoon: Veel tv's hebben Bluetooth waarmee u een draadloze koptelefoon kunt koppelen.

Foto’s en video’s afspelen op uw tv

• USB-aansluiting: Met elke moderne tv kunt u via de USB-poort foto’s en video's bekijken. Zet de media op een geheugenstick of harde schijf en sluit deze aan. Houd er rekening mee dat uw televisie het type bestand wel moet ondersteunen. Wanneer u het tv-signaal direct ontvangt via de kabel (zonder decoder), kunt u met een lege USB-stick of harde schijf vaak ook programma's opnemen.
• HDMI: Foto's en video's kunnen ook worden afgespeeld op een laptop of computer die via HDMI op de televisie is aangesloten.

Internet: bedraad of via wifi?

• Wifi: Alle smart-tv's kunnen via wifi met uw thuisnetwerk en het internet worden verbonden, wat handig is omdat u geen kabel door het huis hoeft te trekken.
• Ethernet aansluiting: Smart-tv's hebben vrijwel altijd een ethernetaansluiting (vaak aangeduid als LAN op de tv). Hiermee kunt u de tv via een ethernetkabel aan de router koppelen, wat vaak zorgt voor een snellere en stabielere verbinding dan wifi. Dit is met name handig bij intensief gebruik van streamingapps.

TV Kijken Zonder Losse TV-ontvanger

Als u tv wilt kijken zonder een losse tv-ontvanger, moet u de televisiekabel direct aansluiten op de tv. Deze kabel wordt ook wel coaxkabel genoemd. Gebruik 'satellite main' voor een satellietprovider, en de 'air/cable' aansluiting voor tv via de kabel of Digitenne.

Voor het bekijken van gecodeerde zenders heeft u een zogenaamde CI+ module nodig. Deze module schuift u in de Common Interface van de tv. Niet alle aanbieders bieden de mogelijkheid om tv te kijken zonder losse tv-ontvanger.

Oudere Analoge Apparaten

Voor oudere apparaten, zoals een dvd-speler of VHS-recorder, heeft u analoge aansluitingen nodig. Deze apparatuur sluit u aan met een SCART-aansluiting of met de component-aansluiting.

Nieuwbouw en Aansluitingen

Bij de aankoop van een nieuwbouwwoning vraagt u zich wellicht af welke aansluitingen u nodig heeft voor snel internet en televisie. Tot voor kort zag men in elk huis coax-aansluitingen, voornamelijk voor internet en televisie. In nieuwbouwwoningen zijn deze punten echter niet altijd meer standaard aanwezig. Hoewel glasvezel steeds vaker de standaard wordt, maakt Ziggo gebruik van een hybride netwerk dat glasvezel internet combineert met coax voor hun GigaNet.

Het is raadzaam om bij nieuwbouw loze leidingen te plaatsen op plekken waar u verwacht een televisie neer te zetten. Dit biedt flexibiliteit voor toekomstige installaties. Indien u satelliet televisie wenst, kan het nuttig zijn om coaxkabels te leggen, hoewel dit steeds minder vaak voorkomt aangezien internationale zenders tegenwoordig vaak zijn inbegrepen bij tv-pakketten of als extra optie beschikbaar zijn.

De afkorting CAI staat voor Centrale Antenne Inrichting, wat een antenneaansluiting is met een splitsing voor radio en televisie. Hierop kan een coaxkabel worden aangesloten.

Een UTP-kabel, ook wel bekend als ethernetkabel of internetkabel, is op veel plekken handig, aangezien de meeste apparaten tegenwoordig een internetverbinding vereisen. Denk hierbij aan digitale tv-boxen, smart-tv's, spelcomputers, computers en printers. Het is verstandig om in een nieuwbouwhuis alvast na te denken over waar deze aansluitingen nodig zullen zijn.

Kwaliteit van Verbindingen en Kabels

Een veelgestelde vraag betreft de beste verbinding van de kabel naar de tv. Als de afstand tussen de tv en de huisaansluiting circa 1,50 meter is, en de kabel momenteel via een dvd-speler loopt, vraagt men zich af of dit de optimale methode is.

De kwaliteit van de verbinding tussen de tv en de dvd-speler, inclusief specifieke merken en types, evenals de bijbehorende kosten, is een belangrijk aspect. Een simpele coaxkabel tussen de dvd-speler en de tv, en een 'gewone' coaxkabel vanaf de huisaansluiting naar de dvd-speler, kan verschillen in kwaliteit. Ook de kwaliteit van een scart-kabel tussen de dvd en tv is van belang.

Het is mogelijk om zelf een goede antennekabel te maken voor minder dan €15,-, door gebruik te maken van een goede satelliet antennekabel (die extra is afgeschermd) of Hirschmann kabel en een paar goede metalen connectoren. Het vervangen van de wanddoos door een Hirschmann exemplaar kan ook de ontvangst verbeteren.

Het is ongebruikelijk dat een antennekabel via een dvd-speler loopt, tenzij het een dvd-recorder betreft. In dat geval kunnen twee kabels worden gebruikt. Splitten bij de contactdoos wordt afgeraden vanwege de extra stekkerverbinding.

Voor de scart-kabel wordt het Ixos model 611 aanbevolen (€50,- voor 75 cm), een platte kabel die direct uit de scart-connector komt, wat handig is voor het aansluiten van meerdere apparaten. Deze kabel kreeg destijds 5 sterren van What Hifi vanwege betere kleurscheiding en dieper zwart.

Het gebruik van Hirschmann coaxkabels en pluggen wordt tevens aangeraden. Kant-en-klare afgemonteerde Hirschmann coaxkabels van 1 meter kosten ongeveer €10,-.

Optimaliseren van Aansluitingen

Indien er momenteel één tv- en één radio-uitgang op de wandcontactdoos aanwezig zijn, en er een tweede tv moet worden aangesloten, kan overwogen worden om een nieuwe wandcontactdoos met meer uitgangen te kopen. Het ideaal zou zijn een wandcontactdoos met meerdere TV- en radio-uitgangen voor directe aansluiting van verschillende apparaten. Echter, wanddozen met zoveel uitgangen zijn niet standaard verkrijgbaar.

Een Hirschmann einddoos met één radio- en één tv-uitgang kan worden gebruikt. De tv-uitgang van de wanddoos wordt aangesloten op de dvd-recorder, die vervolgens de signalen doorlussen naar de tv. Dit is waarschijnlijk de beste oplossing, aangezien dvd-recorders vaak een beperkte signaalversterker aan boord hebben. Een Hirschmann versterker met 4 uitgangen kan worden overwogen, maar op een afstand van 1,5 meter zal dit weinig effect hebben en is het een kostbare oplossing (€60,- plus kabels en stekkers). De radio kan eenvoudig worden gesplitst met een Hirschmann splitter (€8,-), aangezien radio-ontvangst minder kritisch is dan tv-ontvangst.
