Het correct aansluiten van een coaxkabel op een F-connector is essentieel voor een storingsvrije ontvangst van internet, radio en televisie. Dit artikel biedt een gedetailleerde uitleg over hoe u dit doet en welke connectoren u nodig heeft voor verschillende toepassingen.
Verschillen tussen IEC en F-connectoren
Wanneer het gaat om coaxkabels, kunt u kiezen uit IEC-connectoren of F-connectoren. Van beide typen bestaat er een mannelijke en een vrouwelijke variant. De verschillende connectoren zijn geschikt voor verschillende toepassingen en kunt u dus niet zomaar op uw televisie of versterker aansluiten. In eerste instantie ziet u weinig verschil tussen de twee typen, maar de connectoren zijn wel degelijk verschillend. Bij een F-connector steekt de kabelkern namelijk een stukje uit de connector.
Aansluiten van een Coaxkabel op een Televisie
Het aansluiten van een coaxkabel op een televisie is gelukkig niet heel moeilijk. Het is alleen erg belangrijk dat u gebruik maakt van de juiste kabel. Op een televisie kunt u namelijk maar één connector aansluiten: de enige connector die op een tv past is de mannelijke IEC-connector.
Als u de televisie rechtstreeks wilt verbinden met de wandcontactdoos, dan heeft u nog een vrouwelijke IEC-connector nodig: dit is namelijk de enige connector die op een wandcontactdoos past.
Coax Splitters: F-connector vs. IEC-splitter
Het aansluiten van een coax splitter is wat lastiger, maar deze aansluiting komt wel het meeste voor. Een tv-splitter zet namelijk één signaal om in meerdere signalen, zodat u bijvoorbeeld meerdere televisies kunt aansluiten. Als we kijken naar coax splitters dan zijn er twee typen splitters: de F-connector splitter en de coax (IEC) splitter. Welk exemplaar u nodig hebt, hangt met name af van het aantal verbindingen met andere apparaten.
- Gaat het om twee verbindingen, dan werkt een coax IEC-splitter prima.
- Wilt u drie tot acht verbindingen maken en moet u hierdoor bijvoorbeeld ook een versterker aansluiten, dan is de F-connector splitter de beste keuze.
U zult de splitter altijd moeten verbinden met de wandcontactdoos. Hiervoor gebruikt u een coaxkabel met een mannelijke F-connector aan de ene kant en een vrouwelijke IEC-connector aan de andere kant.
IEC Splitters
Als u twee televisies in huis van beeld en geluid wilt voorzien, kunt u gebruik maken van een coax (IEC) splitter. Deze splitter heeft veelal 1 ingang en 2 uitgangen, waardoor u er geen andere apparaten zoals een versterker op kunt aansluiten. Er zijn twee verschillende IEC-splitters:
- Een IEC-splitter met 1 mannelijke aansluiting en 2 vrouwelijke aansluitingen.
- Een IEC-splitter met 1 vrouwelijke aansluiting en 2 mannelijke aansluitingen.
Voor de verbinding met de wandcontactdoos heeft u een coaxkabel nodig met aan de ene kant een vrouwelijke IEC-connector en aan de andere kant een mannelijke IEC-connector. De vrouwelijke IEC-connector past in de wandcontactdoos, en de mannelijke IEC-connector past in de ingang van de IEC-splitter.
Coax Adapters
Hebt u toch de verkeerde coaxkabel voor uw F-connector of IEC-splitter? Dan kunt u gebruik maken van een coax-adapter.
Versterkers en Modems
Een versterker kunt u aansluiten wanneer u lange kabels gebruikt en het signaal dus een grote afstand moet overbruggen van de wandcontactdoos naar de televisie. Daarnaast is een versterker onmisbaar als u gebruik maakt van een splitter om het coax-signaal te verdelen over meerdere apparaten.
- Wilt u de versterker aansluiten op de wandcontactdoos, dan heeft u een coaxkabel nodig met aan de ene kant een vrouwelijke IEC-connector en aan de andere kant een mannelijke F-connector.
- Wilt u de versterker ook verbinden met uw splitter of modem, dan heeft u een coaxkabel met aan beide kanten mannelijke F-connectoren nodig.
U kunt er ook voor kiezen om uw modem aan te sluiten op het coaxnetwerk. U kunt hiervoor direct verbinding maken met de wandcontactdoos of het modem aansluiten op een splitter of versterker.
- Sluit u het modem direct aan op de wandcontactdoos, dan heeft u hiervoor een vrouwelijke IEC-connector nodig voor in de aansluitdoos en een mannelijke F-connector voor in het modem.
DIY: Zelf je tv/coax aansluiting plaatsen met Easykit
F-Connectoren: Schroefconnectoren voor Storingsvrije Aansluitingen
Wat zijn F-Connectoren?
F-connectoren, ook wel f-stekkers genoemd, zijn zogenaamde schroefconnectoren die worden gebruikt om internet, radio en analoge & digitale televisie kabels storingsvrij aan te sluiten. Ze zijn eenvoudig aan te sluiten op splitters, versterkers en te monteren aan de coaxkabel. F-connectoren zijn doorgaans male verkrijgbaar, terwijl splitters en/of antenneversterkers een female aansluiting hebben.
Kwaliteit van F-Connectoren
Er zijn veel verschillende merken en soorten F-connectoren verkrijgbaar, waarbij de kwaliteit niet altijd het gewenste resultaat oplevert. Het is belangrijk dat een F-connector goed aansluit op de kabel. Een F-connector die niet goed op de kabel aansluit, is zeer gevoelig voor instraling. Ook biedt een schroefkoppeling geen enkele trekontlasting. Dit betekent dat de kabel onvoldoende vastgeklemd zit in de F-connector, waardoor deze gemakkelijk losraakt.
Het is raadzaam om bij de koop van F-connectoren goed op te letten of deze ook goed op de coaxkabel aansluit. Kabel Keur coaxkabels hebben de juiste dikte om goed aan te sluiten op de F-connector.
F-connectoren geschikt voor analoge en digitale televisie zijn te herkennen aan het Kabel Keur logo. Dit staat op de verpakking van deze connectoren en ze zijn zeer goed verkrijgbaar.

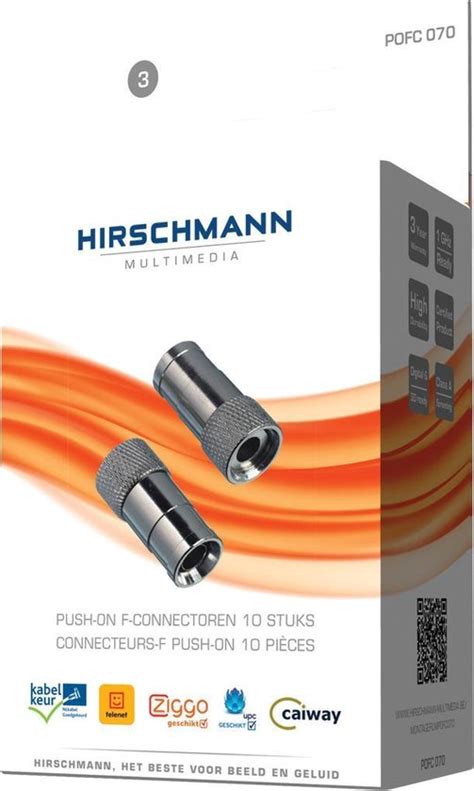

Meest Gebruikte F-Connector: Hirschmann POFC070
De Hirschmann POFC070 F-connector is de enige F-connector op de markt verkrijgbaar met Kabel Keur. De F-connectoren van Hirschmann zijn geschikt voor de doorgifte van internet, radio en analoge & digitale televisie signalen en bieden de garantie op een storingsvrij signaal. Deze F-connector is zeer goed zelf te installeren op KOKA799 en KOKA 9TS coaxkabel. Er is alleen een scherp mesje nodig om de kabel op het juiste formaat aan te snijden.
Montage van Hirschmann POFC070 F-connectoren
De POFC070 connectoren zijn Kabel Keur goedgekeurde F-connectoren.
