Voor wie voor het eerst tv kijkt via de satelliet, is een haarscherpe beeldkwaliteit en goede ontvangst gegarandeerd. Om dit te bewerkstelligen, is het essentieel om de schotelantenne correct uit te richten. Deze handleiding biedt een gedetailleerde checklist om dit proces zelf, makkelijk en snel te voltooien.
Voorbereiding: De Juiste Locatie en Plaatsing
Het uitrichten van de schotel begint met het kiezen van een geschikte plaatsingslocatie, die zowel op als om het huis kan zijn. Cruciaal hierbij is dat de schotel vrij zicht heeft op het oosten en zuiden. Op deze posities aan de hemel bevinden zich de satellieten waarmee de verbinding voor satelliet-tv tot stand wordt gebracht. Een kompas kan hierbij van pas komen om de juiste oriëntatie te bepalen.
Nadat de schotel is bevestigd, is het van belang dat deze waterpas wordt geplaatst. Dit vereenvoudigt het latere uitrichtproces, dat gebaseerd is op graden. Een scheef opgestelde schotel zal de nauwkeurigheid van deze metingen ondermijnen.
Fijnafstelling: Verticale Hoek en LNB
Nu het grove installatiewerk is voltooid, volgt het fijnere maatwerk. Allereerst dient de schotel in de juiste verticale hoek te worden gezet. Dit is de hoek waarin de schotel 'naar boven' kijkt. Aan de achterzijde van de schotel bevinden zich twee boutjes; door de onderste losser te draaien, kan de kantelhoek worden aangepast. Het midden van dit boutje dient bij 29 graden te staan voor optimale ontvangst in Nederland.
Vervolgens is het tijd om de LNB, de ontvangstkop die op de schotel is gericht, in de juiste hoek te plaatsen. Dit kan efficiënt gebeuren met behulp van een mal. Deze mal, die vaak te vinden is in de instructies van Canal Digitaal, kan worden uitgeknipt en op de LNB worden geplakt om de juiste schuinte te bepalen. In Nederland dient de LNB doorgaans ongeveer 11 graden linksom gedraaid te worden, gezien vanaf de voorkant van de schotel.
Belangrijk: De LNB hoort schuin te staan. De exacte hoek is afhankelijk van de locatie in Europa. Voor Nederland is een specifieke hoek aanbevolen, maar in andere landen kan deze afwijken. Raadpleeg de installatiehandleiding voor specifieke gradenhoeken per land.
Horizontale Afstelling en Satellietverbinding
Het uitrichten van de schotel nadert zijn voltooiing. Nu is het zaak om verbinding te maken met de ASTRA 1- en ASTRA 3-satellieten, die de uitzendingen van Nederlandse tv-zenders verzorgen. Dit gebeurt door de horizontale positie in te stellen. Hierbij kan het Canal Digitaal-kompas of een smartphone-app met kompasfunctie uitkomst bieden.
Bepaal eerst het noorden. Door het noorden te lokaliseren, wordt op het kompas de richting aangegeven waarin de schotel gericht moet worden. Dit is het vlak dat op het kompas rood is aangegeven. Vervolgens wordt de schotel langzaam gedraaid, bij voorkeur richting het oosten, totdat de signaalsterkte van de ASTRA 3-satelliet (op 23,5 graden oost) significant toeneemt. De schotel dient vervolgens voorzichtig verder te worden gedraaid om de maximale signaalsterkte te bereiken.
Tip: Optimaliseer eerst de uitrichting op ASTRA 3 (23,5 graden). Controleer daarna de signaalsterkte van ASTRA 1 (19,2 graden). Meestal is deze ook goed als de ASTRA 3-ontvangst optimaal is.
Verbinding met de Televisie en Ontvangstkwaliteit
Na het succesvol uitrichten van de schotel, is het tijd om deze met de televisie te verbinden. Sluit de coaxkabel aan op de LNB en koppel deze vervolgens aan de interactieve ontvanger van Canal Digitaal. Daarna verbindt u de ontvanger via een HDMI-kabel met de tv.
Open het instellingenmenu van de televisie of de ontvanger om de ontvangstkwaliteit van de ASTRA 1- en ASTRA 3-satellieten te controleren. Idealiter is de beeldkwaliteit nu in orde. Mocht de beeldkwaliteit nog niet optimaal zijn, controleer dan of de kabel niet opgerold is, maar volledig is uitgerold.
Als de signaalsterkte niet hoog genoeg is, kan het helpen om de laatste zenderlijst in te laden via het gebruikersmenu van de ontvanger. Dit zorgt ervoor dat de zenderlijst up-to-date is.
Veelvoorkomende Problemen en Oplossingen
Wanneer de beeldkwaliteit ondanks de uitgevoerde stappen nog steeds geblokt is, kan dit verschillende oorzaken hebben. Een veelvoorkomende reden is dat de schotel door bijvoorbeeld een zware storm lichtelijk is verschoven. In dat geval is het opnieuw uitrichten van de schotel noodzakelijk.
Controleer opnieuw de verticale kantelhoek en de positie van de LNB. Als de problemen aanhouden, kan het liggen aan de horizontale positie van de schotel. Zorg ervoor dat de schotel exact op 23,5 graden oost is gericht voor de ASTRA 3-satelliet.
Tip: Een satellietzoeker, zoals de Xsarius HD easy, kan helpen bij het vinden van de satelliet. Zorg ervoor dat de firmware van de satellietzoeker up-to-date is.
Een andere mogelijke oorzaak is een defecte LNB. Indien de signaalsterkte op ASTRA 1 wel goed is, maar op ASTRA 3 niet, kan de LNB defect zijn. Vervanging van de LNB kan dan de oplossing bieden.
Indien u een 'Op Vakantie'-pakket van Canal Digitaal gebruikt en dit een tijd niet heeft geactiveerd, kunnen de rechten van uw zenderpakket verlopen zijn. Na het correct uitrichten van de schotel en het verkrijgen van signaal van de satellieten, wordt uw smartcard automatisch geheractiveerd. Plaats de smartcard indien nodig correct in de ontvanger.
Mocht het uitrichten van de schotel ondanks deze handleiding ingewikkeld blijven, dan kunt u de uitgebreidere uitleg van Canal Digitaal raadplegen of professionele hulp inschakelen.
Schotel uitrichten met M7 MZ-101 (Canal Digitaal)
Canal Digitaal Satellieten en Dekkingsgebieden
Canal Digitaal maakt gebruik van de ASTRA-satellieten voor de uitzending van Nederlandse zenders. Standaard wordt een schotel met een diameter van 60 cm geleverd. In gebieden waar het zendersignaal minder sterk is, kan een grotere schotel nodig zijn.
Belangrijke update: In 2024 is de Astra 3B vervangen door de nieuwe satelliet Astra 3C. Deze satelliet heeft een gewijzigd dekkingsgebied (footprint) en zendt twee signalen (beams) uit: een voor West-Europa (west beam) en een voor Oost-Europa (oost beam). De Astra 3C zendt twee signalen (beams) uit: een voor West-Europa (west beam) en een voor Oost-Europa (oost beam).

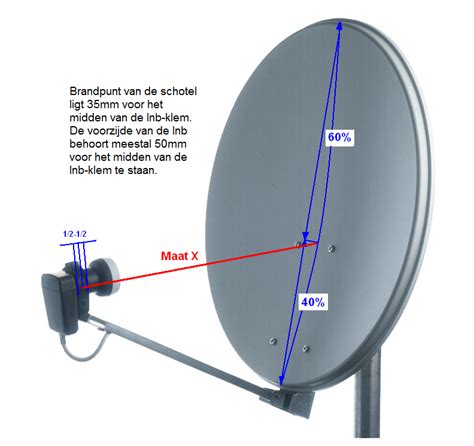

Monoblock- en duo-LNB's zijn speciaal ontworpen voor de ontvangst van meerdere satellieten (zoals ASTRA 19,2 en 23,5 graden). De plaatsing en afstelling van deze LNB's kan variëren afhankelijk van de locatie in Europa. Het is raadzaam om hierover specifieke informatie te raadplegen.
Voor optimale ontvangst is het cruciaal om de schotel zo nauwkeurig mogelijk uit te richten. Wanneer u zich aan de oostkant van de footprint bevindt, kan het nodig zijn om bijna recht naar het zuiden te richten, in plaats van naar 161 graden.
Monoblock en Duo LNB's: Een Vergelijking
Er zijn twee hoofdmanieren om de schotel met een Dual-LNB (ook wel duo-LNB genoemd) af te stellen. Oorspronkelijk werd aangeraden om de ASTRA 19.2 in de houder van de schotel te plaatsen, waarna er direct verbinding was. Later bleek dat het beter is om de 23.5 graden van de Dual-LNB in de houder te plaatsen. Omdat ASTRA 3 minder signaal geeft, kan op deze manier maximaal worden uitgericht. Daarna wordt de Dual-LNB gekanteld richting ASTRA 1. Vanwege het sterkere signaal van ASTRA 1 blijft er voldoende signaal over voor een goede verbinding.
Sommigen geven de voorkeur aan een single LNB, vooral omdat de meeste Nederlandse radio- en HD TV-zenders op ASTRA 3 te vinden zijn. Dit type LNB is eenvoudiger uit te richten, maar kan leiden tot het missen van zenders zoals BVN en alle Duitse zenders.
Opmerking: Stel uw schotel af op "TV Oost" (de zwakste zender op ASTRA 3) om direct alle andere zenders te ontvangen.
Monoblock- en duo-LNB's zijn niet in heel Europa zomaar op elke schotel te gebruiken. Een duo-LNB die in Nederland prima past, kan bijvoorbeeld in het zuiden van Europa anders georiënteerd moeten worden.
