Coax Contactdozen Doorlussen: Een Gedetailleerde Uitleg

Vanaf uw router, switch of patchpaneel trekt u UTP-kabels naar alle ruimtes waar u stabiel internet wenst. Een wandcontactdoos beschikt over een LSA-strook waarop u de kabel afmonteert. Voor deze afmontage kunt u het beste een stugge kabel gebruiken. Dit artikel beschrijft stap-voor-stap hoe u een netwerkkabel correct afmonteert op een wandcontactdoos, met als doel een stabiel netwerk tot stand te brengen.

Het Kiezen van de Juiste Materialen

Voor een optimale netwerkprestatie is het cruciaal om de juiste componenten te selecteren. U heeft één of meerdere Cat5, Cat6 of Cat6a wandcontactdozen nodig. Zorg ervoor dat de wandcontactdoos dezelfde categorieaanduiding (Cat5, 6 of 6a) en afscherming (UTP of (S)FTP) heeft als de UTP-kabels die u gaat aansluiten. Dit is essentieel voor een sterk en stabiel internetsignaal.

Kies specifiek voor afgeschermde kabels en wandcontactdozen zodra de kabels in de buurt liggen van andere installatiekabels, zoals COAX-kabels. Dit minimaliseert interferentie en waarborgt de signaalkwaliteit.

Stap-voor-Stap Afmontage van een UTP-kabel

De installatie van een UTP-kabel op een wandcontactdoos is een nauwkeurig proces dat zorgvuldigheid vereist. Hieronder volgt de procedure:

1. Gebruik een kabelstripper om de kabel(s) ongeveer 6 centimeter te strippen.
2. Leg de aders volgens de geadviseerde kleurvolgorde (Europese B-norm) in de sleuven van de LSA-strook.
3. Om ervoor te zorgen dat beide poortjes van de wandcontactdoos functioneren, dient u tijdens de installatie twee UTP-kabels te gebruiken.

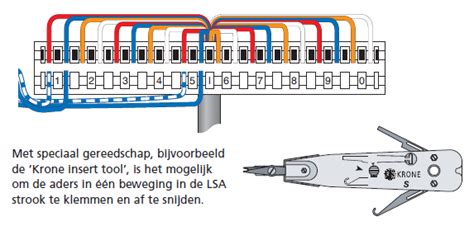

4. Nadat de aders correct zijn geplaatst volgens de kleurvolgorde, bevestigt u de installatie door met een LSA-tool de aders voorzichtig en precies vast te drukken. Een goede bevestiging is cruciaal voor een stabiele internetverbinding in elke ruimte.

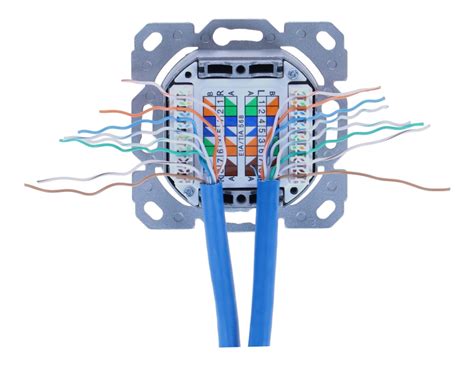

Als de installatie eruitziet zoals in de bijbehorende afbeelding, dan heeft u succesvol een UTP-kabel op een wandcontactdoos aangesloten.

Afwerking van de Wandcontactdoos

Nadat u de netwerkkabel heeft afgemonteerd, bevestigt u de kabelbeugel. Vervolgens plaatst u de kap van de wandcontactdoos terug. Daarna is de wandcontactdoos gereed voor plaatsing in de wand.

Coax Aansluitingen in Huis

Bij het aanleggen van meerdere TV/audio-aansluitingen in huis maakt u gebruik van een coax verdeler of splitter. Hiermee splitst u het signaal en trekt u een coaxkabel naar iedere gewenste ruimte. Gebruik hiervoor een satelliet coaxkabel van 75 Ohm (zware kwaliteit), die het signaal beter beschermt tegen externe invloeden en beter bestand is tegen knikken.

De coaxkabel wordt in elke ruimte aangesloten op een coax contactdoos. Hierbij maakt u gebruik van een einddoos. Indien u vanaf deze coax contactdoos met een kabel naar een volgend TV/audio-punt wilt gaan, dient u gebruik te maken van een rijgdoos. Let goed op het juiste gebruik van rijg- en einddozen, aangezien verkeerd gebruik signaalverlies (minder scherp beeld) kan veroorzaken.

Bij het monteren van de coaxkabel op de stekker is het belangrijk dat de buitenmantel en het koperen pinnetje van de coaxkabel elkaar niet raken. Dit kan namelijk ook signaalverlies geven.

Soorten Coax Kabels en Stekkers

Er zijn twee soorten coaxkabels verkrijgbaar: de standaard 75 Ohm coaxkabel en de zwaardere satellietkabel (ook 75 Ohm). De satellietkabel wordt aanbevolen voor het aanleggen van coax contactdozen, vooral bij langere afstanden, om signaalverlies zoveel mogelijk te voorkomen.

Er zijn tevens twee typen coax stekkers: mannelijk (met een pinnetje) en vrouwelijk (met een gaatje). Zorg bij het monteren van de stekker dat de buitenmantel en het koperen pinnetje van de coaxkabel elkaar niet raken.

Antenneversterkers en Signaaloptimalisatie

Wanneer u grote afstanden (meestal langer dan 20 meter) moet overbruggen of er zijn veel TV/audio-aansluitingen, kan dit leiden tot signaalverlies. Om dit tegen te gaan, kunt u gebruik maken van een antenneversterker. Plaats de antenneversterker zo dicht mogelijk bij het punt waar de coaxkabel het huis binnenkomt. Door de versterker vroeg in het signaalpad te plaatsen, versterkt u een sterk signaal, wat resulteert in een betere beeldkwaliteit. Het plaatsen van de versterker na reeds aanwezige splitsingen versterkt een reeds verzwakt signaal, wat de beeldkwaliteit kan verslechteren.

Oplossen van Slecht Beeld

Slecht beeld kan diverse oorzaken hebben:

• Plaats antenneversterker: Zorg dat deze zo dicht mogelijk bij de binnenkomst van de coaxkabel wordt geplaatst.
• Coax stekker: De coaxkabel is niet correct aangesloten, waardoor de metalen buitenmantel contact maakt met het koperen pinnetje.
• Knik coaxkabel: Er zit een knik of breuk in de coaxkabel.
• Rijgdoos/einddoos: Er is een verkeerde contactdoos gebruikt.

In situaties met een zeer sterk signaalverlies, zoals 15dB demping, is het raadzaam om de coaxkabel aan te sluiten op een +4dB-versterkte uitgang van het Telenet-overnamepunt.

Combinatie van UTP en Coax

In de context van moderne digitale televisierecies (zoals digicorders/digiboxen) kan soms een combinatie van UTP en Coax nodig zijn. Vroeger was het zo dat beide nodig waren: UTP voor programmatie en informatie, en Coax voor het eigenlijke beeld. Tegenwoordig zijn er mogelijkheden om coax om te zetten naar andere kabeltypes, hoewel de effectiviteit hiervan kan variëren.

Voor de levering van internet en data is een UTP-kabel de standaard. Als alternatief voor het trekken van extra UTP-kabels, kunnen Powerlines of draadloze oplossingen (Wi-Fi) worden overwogen. Ook de opkomst van 4K TV-boxen met geïntegreerde apps (zoals Yelo of Telenet app) maakt het mogelijk om via Wi-Fi te kijken, hoewel Smart TV's deze apps niet altijd volledig ondersteunen.

Bij de grondige renovatie van een oude woning, waar data- en TV-aansluitingen nog niet optimaal zijn, kan het nodig zijn om nieuwe leidingen te trekken. Dit kan via het plafond (indien nog niet afgedicht) of door het maken van sleuven in de muur voor flexibele buizen.
