Het correct aansluiten van je modem en televisies op het coaxnetwerk kan soms voor verwarring zorgen. Deze gids biedt een gedetailleerd overzicht van coax-aansluitingen, de noodzaak van versterkers en hoe je verschillende apparaten optimaal kunt verbinden.
Het Coax Signaal in Huis
Het TV-signaal kan op diverse manieren je woning binnenkomen. De meest voorkomende methoden zijn via de coaxkabel, het telefoonnet, glasvezel, een antenne uit de lucht (ether) of via een schotelantenne. Hoewel glasvezel, etherontvangst en schotelantennes aan populariteit winnen, blijft de coaxkabel voor veel huishoudens de standaard. Met de opkomst van hybride netwerken, waarbij het signaal tot aan de straatkast via glasvezel loopt en de laatste meters via de coaxkabel naar je huis worden gebracht, blijft de coax-aansluiting relevant.
Een COAX-aansluiting herken je aan een ronde, metalen ingang met een klein pinnetje in het midden. Deze aansluiting bevindt zich meestal op de wandcontactdoos in de woonkamer of in de meterkast. In nieuwbouwwoningen is UTP (Unshielded Twisted Pair) de standaard voor internet, maar een COAX-aansluiting kan nog steeds nuttig zijn, zeker bij providers die gebruikmaken van een hybride netwerk.
De Rol van de Coax Versterker
Een coax versterker is essentieel wanneer het signaal te zwak is om alle aangesloten apparaten van een stabiele en kwalitatief goede ontvangst te voorzien. Dit kan komen door lange kabels, meerdere splitsingen van het signaal of de demping die optreedt in het netwerk.
Wanneer is een Versterker Nodig?
- Afstand: Bij kabellengtes van 10 tot 15 meter of langer kan het signaal aanzienlijk verzwakken. Een versterker, geplaatst zo dicht mogelijk bij de wandcontactdoos, kan dit compenseren.
- Splitsingen: Wanneer het coaxsignaal meerdere keren wordt gesplitst om meerdere apparaten aan te sluiten, neemt de signaalsterkte per uitgang af. Dit geldt met name voor rijgdozen, die niet retourgeschikt zijn en daardoor bepaalde diensten van providers als Ziggo kunnen beperken.
- Signaalsterkte: Het signaal dat via het Abonnee Overname Punt (AOP) binnenkomt, ligt meestal rond de 65 dB. Als na aftrek van alle dempingen het signaal onder het minimale niveau zakt (oude televisies hebben minimaal 60 dB nodig, moderne modellen minimaal 65 dB), is een versterker noodzakelijk.
Een KabelKeur antenneversterker is specifiek ontworpen voor radio, tv en digitale diensten en versterkt het binnenkomende coaxsignaal. Deze versterkers zijn vaak retourgeschikt, wat betekent dat ze ook signalen terug kunnen sturen, wat nodig is voor kabelmodems en mediaboxen.
Retourgeschiktheid
Het is van cruciaal belang dat een versterker retourgeschikt is als je een kabelmodem of mediabox aansluit. Deze apparaten sturen namelijk ook signalen de andere kant op. Een versterker die niet retourgeschikt is, kan de functionaliteit van deze apparaten belemmeren.
Aansluitschema's en Apparatuur
De manier waarop je apparaten aansluit, hangt af van het type signaal en de gewenste functionaliteit.
Verbinding met het Modem
Een Experia Box van KPN heeft doorgaans geen coax-aansluiting, maar een ethernetaansluiting. Als je enkel een coax-aansluiting in de meterkast hebt, is een directe aansluiting niet mogelijk. Een adapter is hiervoor niet de oplossing; je hebt een ander type modem nodig dat compatibel is met de coax-aansluiting, of je dient een nieuwe UTP-aansluiting te laten aanleggen als je voor een 100% glasvezelverbinding kiest.
Als je een kabelmodem hebt dat wel via coax werkt, sluit je deze direct aan op de coax-wandcontactdoos. De versterker, indien nodig, plaats je vóór het modem.
Verbinding met Televisies en Andere Apparaten
Voor televisies gebruik je doorgaans een IEC-connector. Deze is verkrijgbaar in een mannelijke en vrouwelijke uitvoering. De mannelijke IEC-connector past direct in de TV-ontvanger.
Voor verbindingen met versterkers, splitters en het netwerk zelf worden vaak F-connectoren gebruikt. Dit zijn connectoren met schroefdraad. Het is aan te raden om zoveel mogelijk KabelKeur F-connectoren te gebruiken voor een optimale ontvangst.

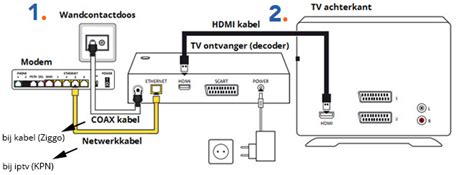

Bij het aansluiten van apparaten zoals televisies en set-topboxen sluit je eerst de coaxkabel aan op de achterkant van het apparaat. Vervolgens sluit je een HDMI-kabel aan op de TV-ontvanger en de televisie. Indien de TV geen HDMI-aansluiting heeft, kan een Scart-kabel worden gebruikt. Tot slot sluit je de voedingsadapter aan op de TV-ontvanger.
Kabels en Connectoren
- Kwaliteit: Gebruik altijd kabels van goede kwaliteit, bij voorkeur met het KabelKeurmerk. Dit garandeert een betere beeldkwaliteit en minder storingen.
- Afscherming: Een goed afgeschermde coaxkabel, met een dikkere kern, zorgt voor een storingsvrij beeld.
- Lengte: Houd de lengte van de coaxkabel zo kort mogelijk, idealiter niet langer dan 10 meter. Bij langere afstanden is een versterker aan te raden.
- Connectoren: Bij het zelf op lengte maken van een coaxkabel, strip je doorgaans 10 mm van de kern en 6 mm van de afscherming voor een F-connector.
Internet Snelheid en Capaciteit
De vraag of "max internet" voldoende is of dat je voor "giga" moet gaan, hangt af van je gebruik. Voor het aansluiten van 2 tv's, 2 PlayStation-consoles en 2 pc's, waarbij deze laatste twee mogelijk ook bekabeld worden aangesloten, is een standaard internetabonnement vaak al ruim voldoende. De term "max" suggereert een hogere bandbreedte dan standaard, wat nuttig kan zijn voor intensief gebruik zoals streamen in hoge resolutie, online gaming en grote downloads.
Als je echter verwacht dat alle apparaten tegelijkertijd maximaal belast worden met bandbreedte-intensieve taken, kan een "giga" (glasvezel) verbinding de voorkeur hebben vanwege de hogere en stabielere snelheden. In de meeste gevallen, zeker als de apparaten niet continu tegelijkertijd de maximale capaciteit benutten, is "max" meer dan genoeg en is "giga" overbodig.
Als je veel apparaten wilt aansluiten, kan het plaatsen van een switch tussen de modem en de apparaten (zoals pc's) nuttig zijn om extra UTP-poorten te creëren.
Nieuwbouwwoningen en Aansluitingen
In nieuwbouwwoningen is UTP de standaard voor internet. Toch kan een COAX-aansluiting nuttig zijn, afhankelijk van de provider en het netwerktype. Ziggo gebruikt bijvoorbeeld een hybride netwerk waarvoor een CAI-/COAX-aansluiting nodig is.
Om flexibel te blijven voor toekomstige providerkeuzes, is het raadzaam om tijdens de bouw loze leidingen aan te laten leggen. Hierdoor kun je later eenvoudig extra UTP- of COAX-kabels trekken zonder ingrijpende bouwwerkzaamheden.
Afsluitweerstanden zijn nodig om niet-gebruikte uitgangen van verdelers en versterkers correct af te sluiten, wat signaalverlies en storingen voorkomt.
