Een correct functionerende dubbele LNB-kop is essentieel voor een optimale satellietontvangst. Dit artikel behandelt de installatie, veelvoorkomende problemen en oplossingen met betrekking tot de dubbele LNB-kop, specifiek gericht op de configuratie voor de Astra 3 satelliet op 23,5° Oost.
Probleem met signaalsterkte en ontvangst
Een gebruiker meldt problemen met het verkrijgen van beeld, waarbij de signaalsterkte niet boven de 37% uitkomt, zelfs niet na aanpassingen aan de elevatiehoek. De locatie van de installatie is nabij Venlo. Een mogelijke oorzaak die werd gesuggereerd, was een niet-waterpas staande mast. Hoewel een camper of vrachtwagen ook niet altijd waterpas staat en toch beeld heeft, kan dit in specifieke gevallen invloed hebben op de ontvangst. Compensatie met de kantelhoek op de schotel is mogelijk voor een achteroverstaande mast, maar een correcte uitlijning van de mast wordt aanbevolen.
Er werd gesuggereerd dat de mast de oorzaak zou kunnen zijn en opnieuw opgehangen moest worden. Echter, de vraag werd gesteld of de kabels ook vervangen of langer waren geworden, aangezien een langere kabellengte de signaalsterkte kan beïnvloeden. Ook slecht gemaakte F-connectoren kunnen een rol spelen.
De gebruiker gaf aan dat de kabel niet was vervangen, maar de kop wel. Het betrof een splinternieuwe LNB met 4 aansluitingen die nog beschikbaar was. De coaxkabel was aangesloten op poort nummer 1. Obstakels zoals bomen of gebouwen werden uitgesloten als oorzaak.
Een mogelijke oorzaak die werd genoemd, was een defect aan de LNB. Het werd aangeraden om de oude LNB terug te plaatsen om dit te testen. Ook werd gevraagd of de kabel correct in de F-connector op de LNB zat. Signaalmetingen werden uitgevoerd terwijl de vrouw via de tv het signaal monitorde, wat resulteerde in een schommelend signaal tussen 35% en 37%, zonder verbetering.
De schotelantenne had vrij zicht en stond niet op zolder. Eerder had de schotel een klap gekregen van een stuk hout tijdens storm, wat mogelijk schade aan de LNB heeft veroorzaakt. De gebruiker was van plan de kabel te controleren op kortsluiting tussen de mantel en de kern, hoewel dit onwaarschijnlijk werd geacht gezien de lange gebruiksduur van de aansluiting.
De oude LNB werd nog bewaard. De nieuwe LNB was bedoeld voor een standaard 60 cm schotel, waarvan de horizontale doorsnede door het hart van de schotel 64 cm en de verticale doorsnede ongeveer 70 cm mat.
Er werd gesuggereerd om de oude kop opnieuw te monteren en te testen. De mogelijkheid dat een gloednieuwe kop defect was en op beide satellieten geen ontvangst bood, werd niet uitgesloten.
Een veelvoorkomend probleem bij F-connectoren is dat een draadje van de mantel tegen de kern kan komen, wat resulteert in signaalverlies. Dit is relevant omdat de kabel ook voeding naar de LNB brengt.
De satelliet in kwestie werd geïdentificeerd als Astra 3 op 23,5° Oost.
Oplossing: Mast waterpas zetten
Na het waterpas zetten van de mast, werd binnen enkele minuten beeld verkregen met een signaalsterkte van 78% en een kwaliteit van 84%. Dit suggereert dat de uitlijning van de mast cruciaal was voor de ontvangst.
Selectieve ontvangst van zenders
Ondanks de verbeterde signaalsterkte, trad er een nieuw probleem op: geen beeld op NPO 1 en 3, wel beeld op NPO 2, de RTL-zenders en BVN, en geen beeld op 24Kitchen. Sommige zenders op Astra 3 werden met een prima signaal ontvangen, terwijl andere, eveneens op Astra 3, slechts 27% signaalsterkte en 11% kwaliteit hadden.
Dit fenomeen, waarbij sommige transponders op dezelfde satelliet wel en andere niet gescand kunnen worden, wordt beschouwd als een fout. Een reset van de ontvanger naar fabrieksinstellingen, gevolgd door een fastscan, werd als mogelijke oplossing aangedragen.
Er werd ook geadviseerd om de SAT801 op 1080i in te stellen in plaats van op 'auto' om vastlopers te voorkomen, en te controleren of de nieuwste updates via OTA (Over-The-Air) waren ontvangen.
De zenders die problemen gaven (NPO 1, 3, 24Kitchen) zijn allemaal horizontaal gepolariseerd in de hoge band. Dit kan in regio's zoals Spanje, Portugal en Griekenland invloed hebben op de instellingen, aangezien de Astra-satellieten voornamelijk op Midden-Europa gericht zijn.
Technische aspecten van de LNB en skew
De LNB (Low Noise Block downconverter) is een essentieel onderdeel van een satellietschotel dat het ontvangen signaal omzet naar een lagere frequentie voor verwerking door de ontvanger. Hoewel moderne technologieën dit grotendeels compenseren, kan handmatige aanpassing van de "LNB skew" (de verdraaiing van de LNB ten opzichte van het horizontale vlak) in uitzonderlijke gevallen nodig zijn.
Bij een automatische skew-functie gebeurt dit proces automatisch. De skew-waarden moeten worden ingesteld vanaf de schotel, gezien vanuit het perspectief van de LNB. Deze waarden worden in de software van de receiver geschakeld via een DiSEqC-switch.

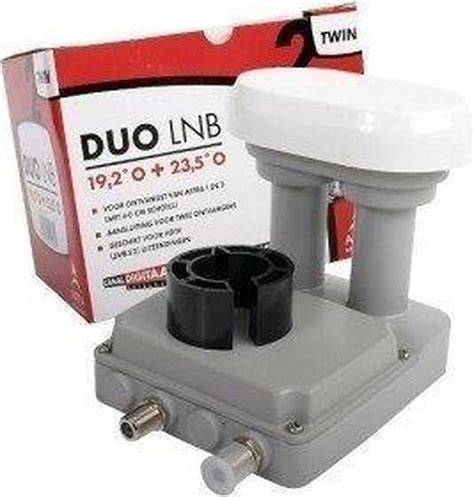

Een dubbele LNB-kop, ook wel DUO LNB of monoblock LNB genoemd, maakt het mogelijk om signalen van twee satellieten te ontvangen zonder de schotel te hoeven verdraaien. Dit is handig voor campers waar men op twee plaatsen naar verschillende programma's kan kijken, mits elke TV een eigen receiver heeft.
Voor een correcte werking van een DUO LNB zijn twee belangrijke voorwaarden:
- Het juiste type DUO LNB moet worden gebruikt; niet elk type is zomaar uitwisselbaar.
- De ontvanger moet het DiSEqC-protocol ondersteunen.
Bij het monteren van een DUO LNB voor de Astra 3 (23,5° Oost) en Astra 1 (19,2° Oost) moet de kop die bedoeld is voor 23,5° Oost correct gepositioneerd worden. Vanuit het perspectief van de gebruiker die recht voor de schotel staat, is dit de linker van de twee koppen.
Bij een monoblock LNB voor 19,2° en 23,5° Oost kunnen de koppen iets verder uit elkaar staan dan bij een monoblock voor een 60 cm schotel. De montage moet gebeuren aan de 23,5° LNB, terwijl de 19,2° LNB vrij hangt.
De skew-instelling kan variëren afhankelijk van de locatie. In Portugal kan bijvoorbeeld een grotere skew-hoek nodig zijn dan de standaard 20 graden, mogelijk tot -34 graden. Dit kan invloed hebben op de ontvangst van regionale zenders.
Websites zoals satlex.de kunnen helpen bij het berekenen van specifieke waarden voor satellietposities, hoewel voor Astra 3A/1E soms speciale waarden worden berekend, waarvan de reden niet altijd direct duidelijk is.
