HDMI (High-Definition Multimedia Interface) vormt de kern van moderne multimedia-systemen en zorgt voor naadloze audio- en videotransmissie tussen apparaten zoals televisies, spelconsoles, projectoren en computers. Een HDMI-poort is een hardware-interface die is ontworpen voor het naadloos overbrengen van zowel high-definition video- als audiosignalen tussen apparaten. In essentie fungeert een HDMI-poort als de in- en uitgang voor hogesnelheidsgegevensoverdracht tussen aangesloten apparaten.
Het HDMI-protocol maakt ongecomprimeerde overdracht van videosignalen mogelijk, variërend van SD-resolutie tot 8K UHD, en ondersteunt multi-channel audiosystemen zoals Dolby Atmos. Elke HDMI-poort bevat 19 pinnen, waarbij de rangschikking afhankelijk is van de compatibiliteit met Standard, Mini of Micro HDMI. Een HDMI-poort zorgt voor de overdracht van hoogwaardige digitale signalen tussen bronapparaten zoals laptops, spelconsoles of Blu-ray-spelers en weergaveapparaten zoals televisies of monitoren.
Functionaliteiten van HDMI-poorten
HDMI-poorten bieden diverse belangrijke functionaliteiten:
- High-definition video-overdracht: HDMI-poorten zijn speciaal ontworpen om resoluties tot 8K te ondersteunen, met verversingsfrequenties tot 120Hz. Dit zorgt voor heldere en gedetailleerde beelden, ideaal voor zowel gamen als films.
- Multikanaals audio-overdracht: HDMI biedt multikanaals audio via één kabel, waardoor aparte verbindingen overbodig worden.
- Consumer Electronics Control (CEC): HDMI-poorten ondersteunen CEC, waarmee gebruikers meerdere aangesloten apparaten, zoals een tv, soundbar en spelconsole, met één afstandsbediening kunnen bedienen.
- Ethernet via HDMI: Sommige HDMI-poorten bieden Ethernet-kanalen, waardoor netwerkconnectiviteit mogelijk is tussen apparaten die via een HDMI-poort zijn verbonden.
- Innovatieve technologie: HDMI ondersteunt HDCP (High-bandwidth Digital Content Protection), een technologie tegen illegaal kopiëren die voorkomt dat ongeautoriseerde kopieën worden gemaakt.
Verschillende Types HDMI-kabels
HDMI-kabels zijn ontworpen om hoogwaardige audio en video tussen apparaten over te brengen, waarbij verschillende categorieën verschillende prestatieniveaus bieden. Naarmate de technologie is gevorderd, zijn deze kabels geoptimaliseerd om hogere resoluties en snellere verversingsfrequenties te ondersteunen.
Categorisering van HDMI-kabels:
- Standaard HDMI-kabels (Categorie 1): Ondersteunen resoluties tot 1080i of 720p, met een maximale bandbreedte van 4,95 Gbps. Ze zijn het meest geschikt voor oudere HDTV's, dvd-spelers en thuisbioscoopsystemen waar basis high-definition uitvoer voldoende is.
- High Speed HDMI-kabels (Categorie 2): Breiden de basisfunctionaliteit van Categorie 1 uit door een speciale HDMI Ethernet Channel (HEC) toe te voegen. Deze kabels ondersteunen resoluties tot 1080p en 4K bij 30Hz, met een bandbreedte van 10,2 Gbps. Ze zijn ideaal voor spelconsoles, Blu-ray-spelers en 4K-streamingapparaten die geen hogere verversingssnelheden vereisen. Deze kabel biedt alle prestatievoordelen van de reguliere HDMI-kabels met hoge snelheid, maar voegt een speciale Ethernet-kanaal toe met een bandbreedte van 10,2 Gbps die 1080p en 4K-resolutie bij 30Hz ondersteunt, evenals netwerkcommunicatie tussen aangesloten apparaten.
- Premium High Speed HDMI-kabels (4K UltraHD-kabels): Bieden optimale 4K-resolutie bij 60Hz met een bandbreedte van 18 Gbps. Daarnaast ondersteunen deze kabels HDR (High Dynamic Range)-technologie om contrast en kleurnauwkeurigheid te optimaliseren voor een superieure kijkervaring.
- Ultra High Speed HDMI-kabels: Specifiek ontworpen voor het verzenden van 8K-content. Deze kabels ondersteunen 8K bij 60Hz en 4K bij 120Hz, evenals verbeterde audioprestaties via eARC (Enhanced Audio Return Channel). Met een bandbreedte van 48 Gbps voor verliesloze audio-overdracht is deze kabel perfect voor thuisbioscoopsystemen of overweldigende geluidsomgevingen van allerlei soorten.
Identificeren van HDMI-poorten op uw apparaten
Weten welk type HDMI-poort je beschikbaar hebt op je apparaat is essentieel bij het aansluiten van externe schermen, geluidssystemen of spelconsoles. Er zijn verschillende HDMI-soorten beschikbaar, en het identificeren van de juiste poort voor je apparaat zorgt voor compatibiliteit en voorkomt verbindingsproblemen.
Tips voor het identificeren van HDMI-poorten:
- Controleer de etiketten: Kijk naar termen zoals HDMI ARC (Audio Return Channel) of 2.0 die zich in de buurt van de poort bevinden.
- Meet de grootte: Mini- en Micro-HDMI-poorten komen meestal voor op draagbare apparaten.

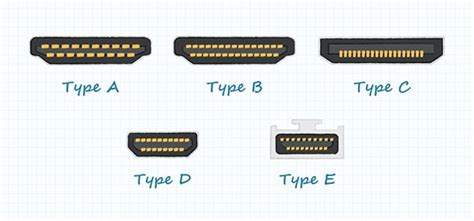

Verschillende Types HDMI-connectoren
Hoewel alle HDMI-aansluitingen hetzelfde doel hebben, namelijk het leveren van HD-audio- en videosignalen, variëren hun ontwerpen, maten en toepassingen sterk, afhankelijk van het apparaat. Er zijn tegenwoordig vijf hoofdsoorten HDMI-aansluitingen beschikbaar, elk met unieke verschillen. Het begrijpen van deze variaties zorgt ervoor dat je de juiste aansluitingen gebruikt.
De belangrijkste HDMI-connector types:
- Type A (Standaard HDMI): Dit is één van de meest gebruikte en herkenbare verbindingen, vaak te vinden op televisies, computermonitoren, spelconsoles en Blu-ray-spelers. Met 19 pinnen in de aansluiting ondersteunt deze adapter videoresoluties variërend van standaarddefinitie (SDTV) tot ultra-high definition (4K). Type A-aansluitingen zijn een ideale keuze voor multimedia-opstellingen die DVI-D-verbindingen gebruiken dankzij eenvoudige adapters.
- Type B (Dual-Link DVI): Hoewel de Type B HDMI-aansluiting is ontworpen om hogere bandbreedte te verwerken via een interface met dubbele link, werd het nooit wijdverspreid gebruikt. Het was bedoeld om professionele schermen te ondersteunen die hogere gegevensoverdrachtsnelheden vereisen, maar de populariteit nam af na de release van HDMI 1.3, die verbeterde snelheden voor een enkele verbinding bood. Hoewel het groter is dan Type A en 29 pinnen bevat, wordt het niet gebruikt in reguliere consumentenelektronica.
- Type C (Mini HDMI): De Mini HDMI-aansluiting is ontwikkeld om dezelfde functionaliteit te bieden als Type A, maar past in kleinere vormfactoren die geschikt zijn voor draagbare apparaten. Met een afmeting van 10,42 mm x 2,42 mm wordt deze aansluiting vaak aangetroffen op DSLR-camera's, camcorders, tablets en draagbare projectoren. Het beschikt over dezelfde 19-pinsconfiguratie als zijn grotere tegenhanger, voor maximale compatibiliteit tussen apparaten.
- Type D (Micro HDMI): Nog kleiner dan Type C, is deze 6,4 mm x 2,8 mm poort vaak gebruikt op kleine opnameapparaten zoals de GoPro en sommige smartphones. Ondanks het kleinere formaat behoudt het de 19-pinsconfiguratie, hetgeen zorgt voor hoogwaardige overdracht van audio en video. Het is ideaal voor gadgets waar ruimte een probleem kan zijn, maar gebruikers toch externe schermen nodig hebben voor mediaplayback of presentaties. De kleinere vormfactor biedt extra mobiliteit.
- Type E (Automotive HDMI): Deze HDMI-aansluiting voor auto's is specifiek ontworpen om de veeleisende omstandigheden in voertuigen te doorstaan. Entertainmentsystemen, navigatiedisplays en infotainmentsystemen vertrouwen allemaal op deze aansluiting voor veilige verbindingen. Bovendien is het bestand tegen hitte en stof, wat het geschikt maakt voor langdurig gebruik in voertuigen.
Het Aansluiten van Apparaten via HDMI
Om de beste beeld- en geluidskwaliteit voor uw apparaten te garanderen, is het belangrijk om de juiste HDMI-kabel en -poorten te gebruiken. Zorg ervoor dat de kabel de maximale resolutie en verversingssnelheid ondersteunt die uw apparaat nodig heeft.
Stappen voor het aansluiten van een apparaat:
- Sluit uw apparaat (bijvoorbeeld een laptop, spelconsole of Blu-ray-speler) met een HDMI-kabel aan op een beschikbare HDMI-ingang op de tv.
- Zoek op de afstandsbediening van de tv de knop 'SOURCE' of 'INPUT'. Deze knop, vaak linksboven op de afstandsbediening geplaatst, toont doorgaans een pijl die een rechthoek of vierkant binnengaat.
- Gebruik deze knop om te schakelen tussen de verschillende ingangen. Elke HDMI-ingang fungeert als een kanaal dat de audio en video van het aangesloten apparaat weergeeft. Druk herhaaldelijk op de knop totdat de juiste HDMI-ingang op de tv wordt weergegeven.
- Als het beeld niet correct wordt weergegeven, controleer dan de weergave-instellingen van uw bronapparaat.
Als uw tv wel HDMI heeft, maar uw spelconsole, computer of andere gadget niet, kunt u meestal nog steeds een verbinding maken met een adapter die een bestaande poort omzet naar HDMI Type A (standaard). Populaire opties zijn adapters voor DisplayPort (DP), DVI of VGA.
HDMI ARC en eARC: Audio Return Channel
Wanneer u een soundbar of ander geluidssysteem aansluit, wordt steeds vaker gebruik gemaakt van de speciale HDMI ARC (Audio Return Channel) of HDMI eARC (Enhanced Audio Return Channel) aansluiting op de tv. ARC en eARC bieden de mogelijkheid om niet alleen het geluid van de tv door te geven aan het geluidssysteem, maar ook om communicatie tussen het geluidssysteem en de televisie mogelijk te maken. Dit maakt het mogelijk om met de afstandsbediening van de tv het geluid te regelen, waardoor de afstandsbediening van de soundbar vaak overbodig wordt.
Als uw apparaten niet beide HDMI ARC/eARC ondersteunen, is een optische kabel (Toslink kabel) een goede alternatieve keuze. Deze kabel kan het geluidssignaal met zeer hoge kwaliteit doorgeven, maar ondersteunt geen andere signalen, wat soms een extra afstandsbediening voor het geluidssysteem vereist.
HDMI CEC: Consumer Electronics Control
HDMI CEC (Consumer Electronics Control) is een functie van de HDMI-standaard die het mogelijk maakt om via een HDMI-kabel aangesloten apparaten met elkaar te laten communiceren. Een apart communicatiesignaal loopt via de HDMI-kabel en kan informatie van het ene apparaat naar het andere sturen, in beide richtingen. Tegenwoordig is HDMI CEC terug te vinden op nagenoeg alle belangrijke apparaten voor audio en video, waaronder soundbars, av-receivers, televisies en gameconsoles.
Hoe werkt HDMI CEC?
Als een apparaat over HDMI CEC beschikt, hoef je alleen nog een HDMI-kabel aan te sluiten om het gebruik van de functie mogelijk te maken. Echter, alleen het HDMI-CEC logo op je apparatuur en de koppeling middels een HDMI-kabel is niet voldoende. Je moet namelijk ook de HDMI-CEC functie op de gekoppelde apparaten activeren. Dit doe je door naar de HDMI-instellingen van bijvoorbeeld je televisie of receiver te gaan; bij de meeste apparaten vind je deze onder de algemene instellingen.
Het grote voordeel van HDMI-CEC is de communicatie tussen twee apparaten. In de meeste gevallen gaat het erom dat de bron (een speler, een console of een receiver) informatie kan doorgeven aan een televisie. Maar, ook andersom is het mogelijk dat de televisie informatie doorgeeft aan de receiver of soundbar. Dit heeft als voordeel dat bepaalde zaken eenvoudiger gemaakt kunnen worden:
- Je kunt de afstandsbediening van de tv gebruiken om de met HDMI-kabel aangesloten Blu-ray speler te bedienen.
- Je kunt ervoor zorgen dat de juiste input direct op de televisie gekozen wordt zodra een bron die via HDMI aangesloten is aangezet wordt. Je hoeft dus niet zelf meer te zoeken naar de juiste HDMI-ingang; je krijgt simpelweg een melding en direct wordt er naar de juiste ingang geschakeld.
- Wanneer jouw gameconsole in slaapstand staat maar je de tv schakelt naar de input voor de gameconsole, geeft de tv de gameconsole een seintje dat er naar die input geschakeld is, waardoor deze automatisch uit slaapstand gehaald wordt.
- Een soundbar met HDMI-CEC en HDMI-ARC bij de televisie wordt automatisch aangezet zodra je de tv aanzet. Je hoeft dus geen extra handelingen te verrichten als je de tv aanzet; het geluid gaat direct via de soundbar.
Fabrikanten kunnen de HDMI-CEC functie op hun eigen manier implementeren, wat kan leiden tot verschillen in compatibiliteit. Het kan voorkomen dat de HDMI-CEC functie van het ene apparaat het signaal van het andere apparaat soms niet (helemaal) begrijpt. Over het algemeen werkt de functie voor het automatisch inschakelen en uitschakelen van apparatuur wel; het zijn vaak de extra functies die voor problemen in de communicatie en dus werking kunnen zorgen. Er is geen vaste regel voor wat wel of wat niet met elkaar werkt; meestal komt het neer op proberen en zien wat er mogelijk is.
Een ander (klein) nadeel van HDMI-CEC is dat je er zelf geen controle over hebt als het eenmaal ingeschakeld is. Stel je stopt een muziek-cd in de Blu-ray speler omdat je muziek wilt luisteren via de gekoppelde receiver. De tv weet niet dat het om puur muziek gaat en springt daarom ook aan, terwijl je geen beeld wenst. In zo'n geval moet de tv handmatig weer uitgeschakeld worden.
What is CEC? (Consumer Electronics Control)
HDMI-instellingen op uw TV
Om het HDMI-signaal van uw televisie optimaal te benutten, kunt u specifieke instellingen aanpassen. U kunt de audio van de TV naar het product sturen door het product op de TV aan te sluiten met een HDMI-kabel. Druk op de knop 'Instellingen' op de afstandsbediening van de TV om het menu '[Luidspreker]' te openen en stel de uitgaande luidspreker in op '[HDMI ARC]'.
Let op: Instellingen en menu-items kunnen variëren, afhankelijk van de TV-fabrikant. Zorg ervoor dat uw TV de ARC-functie ondersteunt voordat u de functie inschakelt.
Indeling HDMI-signaal
Wanneer u het High-Quality 4K-beeld wilt weergeven via de HDMI-ingang, moet u in de instellingen van de televisie de optie '[Indeling HDMI-signaal]' aanpassen. Volg de instructies op het scherm en stel het HDMI-signaal van de HDMI-ingang in op een geschikt type.
Beschikbare HDMI-signaal indelingen:
- Standaard indeling: De normale HDMI-indeling voor standaard gebruik.
- Verbeterde indeling: High-Quality HDMI-indeling. Gebruik deze optie alleen voor apparaten die dit ondersteunen. Dit kan betrekking hebben op formaten zoals 4K 60p 4:2:0 10 bit, 4:4:4, 4:2:2, enzovoort, inclusief HDR.
Opmerking: Welke typen HDMI-signalen beschikbaar zijn, hangt af van de gebruikte HDMI IN-poort. Bij gebruik van de Verbeterde indeling worden beeld en geluid mogelijk niet goed weergegeven.
Compatibiliteit en Probleemoplossing
De SIMPLINK-functie (een specifieke implementatie van HDMI CEC) werkt mogelijk niet goed, afhankelijk van de status van het product of andere aangesloten apparaten. Fabrikanten kunnen de HDMI-CEC functie namelijk inzetten (implementeren) op de manier zoals zij dat willen. Ze kunnen zelf aanpassingen doen en dus bepaalde voordelen zoals hierboven genoemd beperken of zelfs weghalen. Ook kunnen ze de manier van communiceren aanpassen waardoor de HDMI-CEC functie van het ene apparaat het signaal van het andere apparaat soms niet (helemaal) begrijpt. Het beste resultaat wordt meestal gezien bij apparaten van dezelfde fabrikant.
Er is geen regel voor wat wel of wat niet met elkaar werkt; meestal komt het neer op proberen en zien wat er mogelijk is. Dat is onhandig voor de consument, maar de fabrikanten hebben nu eenmaal deze vrijheid waardoor er verschillen in compatibiliteit kunnen ontstaan. Het enige wat je kunt doen is fora bezoeken om erachter te komen wat de ervaring van gebruikers is.
Als je het beeld niet op de tv te zien krijgt, controleer dan de poort en/of connector op vuil en corrosie. Een gewone reiniging kan helpen. Als dat niet werkt, kun je contactvloeistof gebruiken.
Alternatieve Verbindingen
Naast HDMI zijn er andere aansluitingen om apparaten met uw tv te verbinden:
- TV-ontvanger, Blu-ray speler of spelcomputer: Vrijwel altijd via HDMI. Een moderne tv heeft meestal 2 tot 4 HDMI-aansluitingen.
- Soundbar, geluidssysteem of koptelefoon: Steeds vaker via HDMI ARC/eARC. Als dit niet mogelijk is, is een optische kabel (Toslink) een goede optie voor geluidsoverdracht. Op sommige televisies kan ook een koptelefoon worden aangesloten via een 3,5 mm jack-aansluiting. Veel tv's ondersteunen ook Bluetooth voor draadloze koptelefoons.
- Foto’s en video’s afspelen: Via een USB-aansluiting op de tv met een geheugenstick of harde schijf. Ook kunnen foto's en video's worden afgespeeld door een laptop of computer via HDMI aan te sluiten.
- Internet: Smart-tv's kunnen via Wi-Fi of een Ethernet-aansluiting (LAN) met het internet worden verbonden. Ethernet biedt vaak een snellere en stabielere verbinding.
- Tv kijken zonder losse tv-ontvanger: De televisiekabel (coax-kabel) kan direct op de tv worden aangesloten. Voor gecodeerde zenders is een CI+ module nodig.
- Oudere analoge apparaten: Component en Scart-aansluitingen zijn beschikbaar voor oudere apparatuur zoals dvd-spelers of VHS-recorders.
DisplayPort biedt hogere resoluties en verversingssnelheden voor computermonitoren, met ondersteuning voor audio met meerdere kanalen. Hoewel het kan worden geconverteerd naar HDMI, is het primair ontworpen voor computerbeeldschermen.
