HDMI (High-Definition Multimedia Interface) vormt de kern van moderne multimedia-systemen en zorgt voor naadloze audio-/videotransmissie tussen apparaten zoals televisies, spelconsoles, projectoren en computers. In dit artikel nemen we een diepgaande kijk op HDMI-poorten, connectors en kabels.

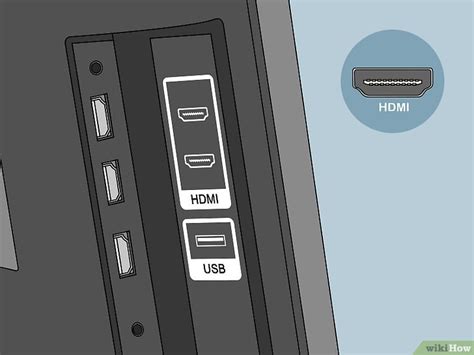

Wat is een HDMI-poort?
Een HDMI-poort is een hardware-interface die is ontworpen voor het naadloos overbrengen van zowel high-definition video- als audiosignalen tussen apparaten. HDMI wordt gebruikt als de standaard verbindingsprotocol voor multimedia-systemen. In essentie fungeert een HDMI-poort als de in- en uitgang voor hogesnelheidsgegevensoverdracht tussen aangesloten apparaten.
Het maakt ongecomprimeerde overdracht van videosignalen mogelijk, variërend van SD-resolutie tot 8K UHD, en ondersteunt multi-channel audiosystemen zoals Dolby Atmos. Elke HDMI-poort bevat 19 pinnen, waarbij de rangschikking afhankelijk is van de compatibiliteit met Standard, Mini of Micro HDMI. Een HDMI-poort zorgt voor de overdracht van hoogwaardige digitale signalen tussen bronapparaten zoals laptops, spelconsoles of Blu-ray-spelers en weergaveapparaten zoals televisies of monitoren.
Belangrijkste functies van een HDMI-poort:
- High-definition video-overdracht: HDMI-poorten zijn speciaal ontworpen om resoluties tot 8K te ondersteunen, met verversingsfrequenties tot 120Hz. Dit zorgt voor heldere en gedetailleerde beelden, ideaal voor zowel gamen als films.
- Multikanaals audio-overdracht: HDMI biedt multikanaals audio via één kabel, waardoor aparte verbindingen overbodig worden.
- Consumer Electronics Control (CEC): HDMI-poorten ondersteunen CEC, waarmee gebruikers meerdere aangesloten apparaten, zoals een tv, soundbar en spelconsole, met één afstandsbediening kunnen bedienen.
- Ethernet via HDMI: Sommige HDMI-poorten bieden Ethernet-kanalen, waardoor netwerkconnectiviteit mogelijk is tussen apparaten die via een HDMI-poort zijn verbonden.
- Innovatieve technologie: HDMI ondersteunt HDCP (High-bandwidth Digital Content Protection), een technologie tegen illegaal kopiëren die voorkomt dat ongeautoriseerde kopieën worden gemaakt.
HDMI-kabels
HDMI-kabels zijn ontworpen om hoogwaardige audio en video tussen apparaten over te brengen, waarbij verschillende categorieën verschillende prestatieniveaus bieden. Naarmate de technologie is gevorderd, zijn deze kabels geoptimaliseerd om hogere resoluties en snellere verversingsfrequenties te ondersteunen.
Verschillende categorieën HDMI-kabels:
- Standaard HDMI-kabels (Categorie 1): Deze ondersteunen resoluties tot 1080i of 720p, met een maximale bandbreedte van 4,95 Gbps. Ze zijn het meest geschikt voor oudere HDTV's, dvd-spelers en thuisbioscoopsystemen waar basis high-definition uitvoer voldoende is.
- High Speed HDMI-kabels: Dit type kabel breidt de basisfunctionaliteit van Categorie 1 uit door een speciale HDMI Ethernet Channel (HEC) toe te voegen. Deze kabels ondersteunen resoluties tot 1080p en 4K bij 30Hz, met een bandbreedte van 10,2 Gbps. Ze zijn ideaal voor spelconsoles, Blu-ray-spelers en 4K-streamingapparaten die geen hogere verversingssnelheden vereisen.
- Premium High Speed HDMI-kabels (4K UltraHD-kabels): Deze kabels bieden optimale 4K-resolutie bij 60Hz met een bandbreedte van 18 Gbps. Daarnaast ondersteunen deze kabels HDR (High Dynamic Range)-technologie om contrast en kleurnauwkeurigheid te optimaliseren voor een superieure kijkervaring.
- Ultra High Speed HDMI-kabels: Specifiek ontworpen voor het verzenden van 8K-content, deze kabels ondersteunen 8K bij 60Hz en 4K bij 120Hz, evenals verbeterde audioprestaties via eARC (Enhanced Audio Return Channel). Met een bandbreedte van 48 Gbps voor verliesloze audio-overdracht is deze kabel perfect voor thuisbioscoopsystemen of overweldigende geluidsomgevingen van allerlei soorten.

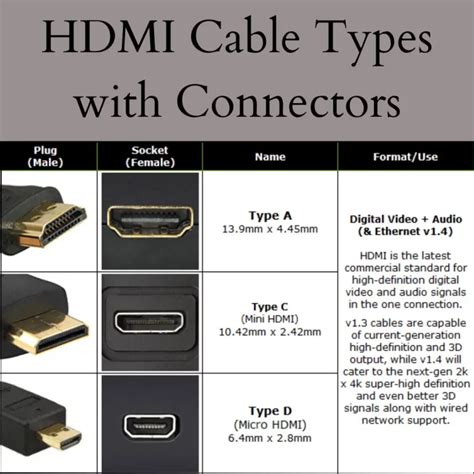

HDMI-connectoren (Types)
Hoewel alle HDMI-aansluitingen hetzelfde doel hebben, namelijk het leveren van HD-audio- en videosignalen, variëren hun ontwerpen, maten en toepassingen sterk, afhankelijk van het apparaat. Er zijn tegenwoordig vijf hoofdsoorten HDMI-aansluitingen beschikbaar, elk met unieke verschillen. Het begrijpen van deze variaties zorgt ervoor dat je de juiste aansluitingen gebruikt.
De verschillende soorten HDMI-connectoren:
- Type A (Standaard HDMI): Dit is één van de meest gebruikte en herkenbare verbindingen, vaak te vinden op televisies, computermonitoren, spelconsoles en Blu-ray-spelers. Met 19 pinnen in de aansluiting ondersteunt deze adapter videoresoluties variërend van standaarddefinitie (SDTV) tot ultra-high definition (4K). Type A-aansluitingen zijn een ideale keuze voor multimedia-opstellingen die DVI-D-verbindingen gebruiken dankzij eenvoudige adapters.
- Type B (Dual-Link DVI): Hoewel de Type B HDMI-aansluiting is ontworpen om hogere bandbreedte te verwerken via een interface met dubbele link, werd het nooit wijdverspreid gebruikt. Het was bedoeld om professionele schermen te ondersteunen die hogere gegevensoverdrachtsnelheden vereisen, maar de populariteit nam af na de release van HDMI 1.3, die verbeterde snelheden voor een enkele verbinding bood. Hoewel het groter is dan Type A en 29 pinnen bevat, wordt het niet gebruikt in reguliere consumentenelektronica.
- Type C (Mini HDMI): De Mini HDMI-aansluiting is ontwikkeld om dezelfde functionaliteit te bieden als Type A, maar past in kleinere vormfactoren die geschikt zijn voor draagbare apparaten. Met een afmeting van 10,42 mm x 2,42 mm wordt deze aansluiting vaak aangetroffen op DSLR-camera's, camcorders, tablets en draagbare projectoren. Het beschikt over dezelfde 19-pinsconfiguratie als zijn grotere tegenhanger, voor maximale compatibiliteit tussen apparaten.
- Type D (Micro HDMI): De Type D, of Micro HDMI-aansluiting, is nog kleiner dan Type C, met een afmeting van 5,83 mm x 2,20 mm. Ondanks het kleinere formaat behoudt het de 19-pinsconfiguratie, wat zorgt voor hoogwaardige overdracht van audio en video. Het is ideaal voor gadgets waar ruimte een probleem kan zijn, maar gebruikers toch externe schermen nodig hebben voor mediaplayback of presentaties. De kleinere vormfactor biedt extra mobiliteit.
- Type E (Automotive HDMI): Deze HDMI-aansluiting voor auto's is specifiek ontworpen om de veeleisende omstandigheden in voertuigen te doorstaan. Entertainmentsystemen, navigatiedisplays en infotainmentsystemen vertrouwen allemaal op deze aansluiting voor veilige verbindingen. Bovendien is het bestand tegen hitte en stof, wat het geschikt maakt voor langdurig gebruik in voertuigen.
Het kiezen van de juiste HDMI-kabel en poort
Weten welk type HDMI-poort je beschikbaar hebt op je apparaat is essentieel bij het aansluiten van externe schermen, geluidssystemen of spelconsoles. Er zijn verschillende HDMI-soorten beschikbaar, en het identificeren van de juiste poort voor je apparaat zorgt voor compatibiliteit en voorkomt verbindingsproblemen.
Tips voor het identificeren van HDMI-poorten:
- Controleer de etiketten: Kijk naar termen zoals HDMI ARC (Audio Return Channel) of 2.0 die zich in de buurt van de poort bevinden.
- Meet de grootte: Mini- en Micro-HDMI-poorten komen meestal voor op draagbare apparaten.
Om maximale compatibiliteit met je apparaat te garanderen, zorg ervoor dat de kabel de maximale resolutie en verversingssnelheid ondersteunt. Als je bijvoorbeeld een 4K-tv hebt, is een HDMI 2.0- of 2.1-kabel geschikt vanwege de hogere bandbreedte en verversingssnelheden. HDMI 2.0 is ideaal voor gaming en HDR tegen een redelijke prijs.
Factoren om te overwegen bij het kiezen van een HDMI-kabel:
- Versie van de kabel: Kies de beste en meest innovatieve versie die voldoet aan de eisen van je apparaat. Kies daarom voor 2.0 of 2.1 voor betere resultaten.
- Bandbreedte: Bandbreedte is een cruciale factor bij het kiezen van een HDMI-kabel en kan een grote invloed hebben op je kijkervaring. Standaardkabels met lagere bandbreedtes zijn voldoende voor HD-content, terwijl kabels met hoge snelheid (18 Gbps) de voorkeur kunnen hebben bij het streamen van 4K-video's en HDR-content. Als je een 8K-tv gebruikt of gamet op next-gen consoles, overweeg dan te investeren in een HDMI-kabel met ultra hoge snelheid (48 Gbps).
- Lengte: Kies de juiste lengte op basis van de afstand tussen de apparaten. De lengte van een HDMI kabel kan van invloed zijn op de signaalkwaliteit, vooral bij langere afstanden. Voor korte afstanden, zoals het verbinden van je laptop met je tv of monitor, werkt een standaard HDMI kabel tot ongeveer 5 meter prima zonder kwaliteitsverlies. Voor langere afstanden is het aan te raden om gebruik te maken van actieve HDMI kabels of signaalversterkers.
- Speciale functies: Bij het kopen van audiokabels voor audiosystemen, zoek naar kabels met Ethernet-ondersteuning of ARC/eARC-compatibiliteit voor optimale resultaten.
Hoewel duurdere kabels vaak robuuster zijn en beter bestand tegen interferentie, werken veel goedkopere opties prima voor dagelijks gebruik. Bij het kiezen van HDMI-kabels zorgt de juiste keuze voor optimale prestaties van high-definition content en gaming.
Verbinding maken met HDMI
Kortom, op elke HDMI-poort kun je één audio-/videoapparaat met een HDMI-kabel op je tv aansluiten. Dat apparaat wordt bron of ingangsapparaat genoemd omdat het de bron is van wat er op je tv wordt afgespeeld (d.w.z. de invoer).
Laptop aansluiten op een tv via HDMI:
- Sluit de ene kant van de HDMI-kabel aan op de HDMI-poort van je laptop en de andere kant op de HDMI-ingang van je tv.
- Zoek op je afstandsbediening de knop 'ingang/bron'. Deze knop vindt u meestal linksboven op uw afstandsbediening. Het is een afbeelding van een pijl die een rechthoek of vierkant binnengaat.
- Gebruik deze knop om te schakelen tussen 'ingangen'. Elke HDMI-ingang fungeert als kanaal en geeft de audio en video van het aangesloten apparaat weer. Druk herhaaldelijk op de Ingang-knop totdat de juiste HDMI-ingang op de tv wordt weergegeven.
- Kies de HDMI-ingang waarop je je laptop hebt aangesloten.
Als je tv het scherm van je laptop niet direct herkent, ga dan naar de beeldscherminstellingen op je laptop en kies voor het dupliceren of uitbreiden van het scherm. Als er geen geluid wordt afgespeeld via de tv, controleer dan de geluidsinstellingen op je laptop en selecteer de tv als audio-uitgang.

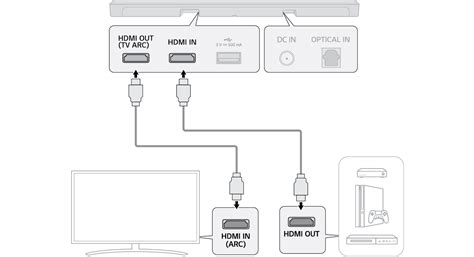

Soundbar aansluiten via HDMI ARC/eARC:
Een soundbar of ander geluidssysteem sluit je steeds vaker aan via HDMI. Je gebruikt dan de speciale HDMI-ARC of HDMI-eARC aansluiting op de tv. Daarbij staat ARC voor Audio Return Channel en eARC voor Enhanced Audio Return Channel (een verbeterde versie van ARC). Op de achterkant van de tv staat welke HDMI-aansluiting geschikt is.
- Verbind de HDMI-kabel met de receiver en je tv. Dit doe je door de HDMI-kabel in de HDMI out MAIN/TV ARC uitgang te pluggen die aan de achterkant van je receiver zit.
- De andere kant van de HDMI-kabel sluit je aan op de ARC HDMI-ingang van je tv. Deze ingang vind je op de achterkant van de tv.
- Zet de receiver en je tv aan. Klik vervolgens met de afstandsbediening van de receiver op de MAIN/TV knop.
- Klik met de afstandsbediening van de receiver op de menu knop.
- Controleer of het menu van de receiver in beeld komt op je tv.
Deze aansluiting geeft niet alleen het geluid van de tv door aan de soundbar, maar zorgt ook voor communicatie tussen het geluidssysteem en de televisie. Zo kun je met de afstandsbediening van de tv makkelijk het geluid regelen, waardoor je de afstandsbediening van de soundbar niet meer nodig hebt.
HDMI ARC en eARC - Wat is het en hoe werkt het?
HDMI vs. DisplayPort
HDMI is ontworpen voor tv's en thuisbioscoopsystemen. DisplayPort biedt hogere resoluties en verversingssnelheden voor computermonitoren, met ondersteuning voor audio met meerdere kanalen.
HDMI-switch: Meerdere apparaten op één poort
Er zijn plenty situaties waarin je meerdere apparaten op één HDMI-poort wilt aansluiten. Misschien wil je schakelen tussen verschillende HDMI-apparaten zonder kabels te verwisselen, je home theater- of game-ervaring verbeteren, of gewoon minder HDMI-kabels in het zicht hebben. Wat je reden ook is, het aansluiten van meerdere apparaten op één HDMI-poort is eenvoudig te realiseren met een HDMI-switch.
Hoe een HDMI-switch werkt:
- Sluit de HDMI-kabels aan op de uitgangen van je HDMI-apparaten.
- Sluit de voedingskabel van de HDMI-switch aan op een stopcontact.
- Nu je apparaten zijn aangesloten op de HDMI-switch, sluit je de HDMI-switch aan op je beeldscherm.
Met een HDMI-switch kun je gemakkelijk schakelen tussen verschillende apparaten zonder kabels te hoeven verwisselen. Dit is een praktische en kosteneffectieve oplossing om het meeste uit je entertainmentruimte te halen.
Conclusie
HDMI-poorten en kabels zijn cruciale componenten van moderne multimedia-setups en zorgen voor hoogwaardige overdracht van video en audio tussen verschillende apparaten. Naarmate HDMI-technologie zich verder ontwikkelt, bieden nieuwere versies zoals HDMI 2.1 betere prestaties en toekomstbestendigheid. Zorg ervoor dat de HDMI-kabel die je koopt voldoet aan de resolutie- en verversingssnelheidseisen van je apparaat en overweeg de benodigde kabellengte om signaalverlies te voorkomen.
