Coaxiale kabels, ook wel bekend als RF (radiofrequentie) coaxiale kabels, worden gebruikt voor het transporteren van radiosignalen van het ene punt naar het andere. Connectoren spelen een cruciale rol bij het verbinden van deze kabels met apparatuur en het behouden van de afscherming van de kabel. De wereld van connectoren kan complex zijn door de verschillende geslachten, polariteiten en soorten. Dit artikel biedt inzicht in de essentiële aspecten van coaxiale connectoren en antennes voor FM-ontvangst.
Het Belang van Coaxiale Connectoren
Coaxiale kabelconnectoren zorgen voor een veilige verbinding tussen kabels en apparaten, terwijl ze tevens de integriteit van de kabelafscherming waarborgen. Het begrijpen van hoe deze connectoren werken, is essentieel voor het kiezen van de juiste kabel en connector voor uw specifieke behoeften.

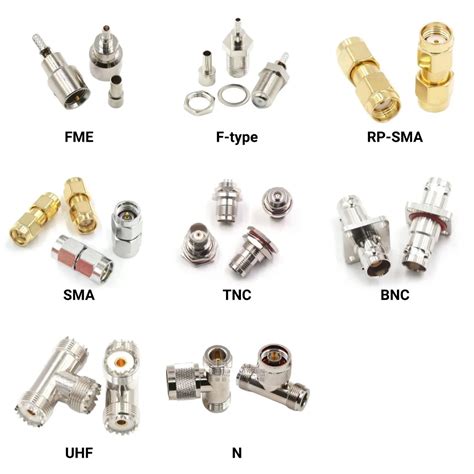

Veelvoorkomende Connectortypes
- BNC: Een populair type connector voor radiosignalen, bekend om zijn snelle aan- en ontkoppeling in RF-apparatuur.
- TNC: Een schroefdraadversie van de BNC-connector, weerbestendig en vaak gebruikt in mobiele telefoons en RF/antenneverbindingen.
- UHF: Deze connectoren worden vaak toegepast bij amateurradio's.
- SMA: Kleine connectoren die geschikt zijn voor dunnere coaxkabels.
- QMA: Wordt beschouwd als een verbeterde versie van de SMA-connector.
- NMO: Vaak te zien bij antennemounts van merken als Motorola of Pulse Larsen.
Mannelijk versus Vrouwelijk: Geslacht en Polariteit van Connectoren
Connectoren worden gekenmerkt door hun geslacht: pluggen zijn mannelijk (male) en jacks zijn vrouwelijk (female). Een mannelijke connector heeft schroefdraden aan de binnenkant, terwijl een vrouwelijke connector schroefdraden aan de buitenkant heeft. Mannelijke en vrouwelijke connectoren zijn ontworpen om met elkaar te verbinden, waarbij de schaal van de mannelijke plug de schaal van de vrouwelijke jack omsluit. Het is niet mogelijk om twee mannelijke of twee vrouwelijke connectoren direct met elkaar te verbinden.
Naast geslacht is polariteit een belangrijk aspect. Er zijn twee soorten polariteit: standaard en omgekeerde polariteit. Standaard polariteit is de meest voorkomende configuratie. Een omgekeerde polariteitsconnector is een uitzondering; een mannelijke connector met een interne aansluiting en een middengat, of een vrouwelijke connector met een middelste pin en externe schroefdraad. Omgekeerde connectoren zijn ontworpen om te voorkomen dat gebruikers de verkeerde combinaties maken, zoals het verbinden van twee vrouwelijke connectoren.
Antenne-adapters en Universele Telescoopantennes
Voor flexibele installaties worden diverse universele telescoopantennes aangeboden die direct op ontvangstapparatuur gemonteerd kunnen worden. Deze antennes zijn vaak geschikt voor DAB+, DVB-T, DVB-T2 en FM-ontvangst en beschikken over zowel mannelijke als vrouwelijke antenne-ingangen.
Specificaties van Universele Telescoopantennes
Er zijn verschillende modellen beschikbaar met variërende specificaties:
- Model 1: Diameter 7mm, ingeschoven 14.5cm, uitgeschoven 72.5cm, 7 segmenten. Wordt geleverd met Male en Female antenne adapter.
- Model 2: Diameter 10mm, ingeschoven 17.5cm, uitgeschoven 120cm, 10 segmenten. Wordt geleverd met Male en Female antenne adapter.
- Model 3: Diameter 7mm, ingeschoven 12cm, uitgeschoven 56cm, 7 segmenten. Afstand tussen antenne en apparaat: female ca. 3cm, male ca. 1.5cm. Wordt geleverd met Female-Female antenne adapter.
- Model 4: Diameter 7mm, ingeschoven 14.5cm, uitgeschoven 72.5cm, 7 segmenten. Afstand tussen antenne en apparaat: female ca. 3cm, male ca. 1.5cm. Wordt geleverd met Female-Female antenne adapter.
Binnenantennes met Versterker

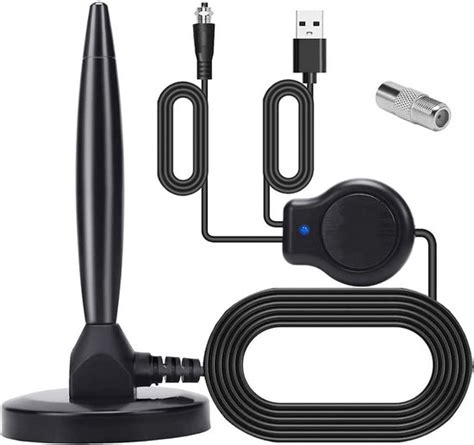

Voor binnen gebruik zijn er diverse binnenantennes beschikbaar die specifiek ontworpen zijn voor DVB-T, DVB-T2, DAB+ en FM-ontvangst. Deze antennes zijn vaak uitgerust met een ingebouwde versterker, variërend in dB-sterkte, en kunnen gevoed worden via een 230V adapter of USB.
Kenmerken van Binnenantennes
- Locatie: Binnen
- Frequentiebanden: FM, DAB+, DVB-T, DVB-T2
- Frequentiebereik: Variërend, bijvoorbeeld FM: 87.5 - 108.5 MHz, UHF: 470 - 694 MHz, VHF: 170 - 230 MHz.
- Versterking: Vast (bv. 28dB, 38dB) of regelbaar (bv. tot 30/36dB).
- Voeding: 230 Volt AC adapter (incl.) of 5V USB (kabel meegeleverd). Sommige modellen bieden ook 12V voeding.
- Impedantie: 75 Ohm
- Antenne connector: Meestal IEC Male.
- Extra's: Sommige modellen bevatten een low-pass filter om LTE (4G) interferentie te verminderen.
Veel van deze binnenantennes worden geleverd met een Female-Female verloopstekker, die een mannelijke stekker omzet naar een vrouwelijke stekker, wat handig kan zijn voor FM-gebruik.
Antenne-adapters voor Flexibele Aansluitingen
Een veelvoorkomend probleem bij het aansluiten van antennes is de compatibiliteit van de connectoren. Zo kan een ontvanger een vrouwelijke antenne-ingang hebben, terwijl de beschikbare antenne een mannelijke connector heeft. In dergelijke gevallen zijn adapters essentieel.
Een specifiek voorbeeld uit de praktijk betreft een Denon DRA 1000 Tuner-Versterker met een vrouwelijke FM-antenne-ingang. De oorspronkelijke oplossing met een witte vrouwelijke stekker en een koperdraad van 1.5 meter bleek effectief. Toen deze stekker niet verkrijgbaar was, werd een Nedis FM Dipole antenna geprobeerd, wat niet tot bevredigende resultaten leidde. Uiteindelijk werd de oplossing gevonden door een vrouwelijke stekker met een koperdraad aan te schaffen, wat perfect werkte.
Dit onderstreept het belang van de juiste connector: een simpele vrouwelijke stekker met een stuk koperdraad kan soms de meest effectieve oplossing zijn voor FM-ontvangst, mits de draad correct is aangesloten op de antenne-ingang.
Professionele Power Inserters

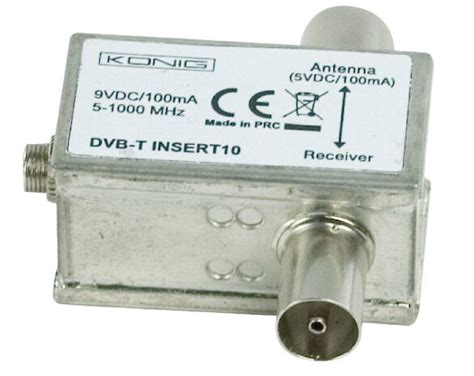

Voor specifieke toepassingen, zoals het voeden van actieve antennes, zijn professionele power inserters beschikbaar. Deze hebben doorgaans een metalen behuizing en een gestabiliseerde uitgangsspanning.
