De meeste moderne televisies zijn uitgerust met meerdere HDMI-poorten, maar de functionaliteit ervan kan variëren per model, merk en zelfs per individuele poort. Dit is met name relevant wanneer u randapparatuur zoals gameconsoles of soundbars aansluit. Een correcte verbinding met de juiste HDMI-poort is essentieel voor optimale prestaties.
In dit artikel duikt onze tv-expert dieper in de verschillende soorten HDMI-poorten, hun specifieke functies en hoe u ze kunt herkennen. Tevens wordt benadrukt dat de gebruikte HDMI-kabel ook een significante rol speelt in de algehele prestatie.
Verschillende soorten HDMI-poorten
Afhankelijk van de leeftijd van uw televisie, kunt u drie hoofdtypen HDMI-poorten tegenkomen: HDMI 1.4, HDMI 2.0 en HDMI 2.1.
HDMI 1.4
HDMI 1.4 vertegenwoordigt een van de oudere generaties HDMI-technologie. Het ondersteunt 4K-beelden (ook wel bekend als Ultra HD) bij een verversingssnelheid van 24Hz (24 frames per seconde) en 1080p HD bij maximaal 120Hz, hoewel dit laatste niet altijd gegarandeerd is. Deze poort vindt u doorgaans op voordeligere of kleinere televisies met een 1080p-resolutie.
HDMI 2.0
HDMI 2.0 biedt verbeterde prestaties met ondersteuning voor 4K bij 60Hz (maximaal 60 frames per seconde) en 1080p bij 120Hz. Met een bandbreedte van 18 Gbps is dit nog steeds een veelvoorkomende poort, vooral op budgetvriendelijke modellen. Een belangrijk voordeel van HDMI 2.0 is de ondersteuning voor HDR (High Dynamic Range), wat cruciaal is voor zowel moderne gameconsoles als Blu-ray-spelers.
HDMI 2.1
HDMI 2.1 is de meest geavanceerde standaard en ondersteunt 4K bij 120Hz, evenals hogere verversingssnelheden bij lagere resoluties. Het is tevens geschikt voor 8K bij 60Hz, alhoewel dit momenteel nog beperkt praktisch nut heeft. Met een totale bandbreedte van 48 Gbps biedt HDMI 2.1 meer dan twee keer de capaciteit van HDMI 2.0.
HDMI 2.2: De toekomst van HDMI
Op CES 2025 werd HDMI 2.2 aangekondigd, met naar verluidt ondersteuning voor 16K-resolutie, een bandbreedte van 96 Gbps en zelfs 4K bij een verversingssnelheid van 480Hz. Hoewel deze standaard al enige tijd geleden is onthuld, zijn er nog geen televisies met deze aansluiting op de markt. Het kan nog jaren duren voordat deze technologie breed beschikbaar is.
Specifieke aansluitingen voor uw apparatuur
Naast de algemene HDMI-standaarden, zijn er specifieke poorten ontworpen voor bepaalde soorten apparatuur:
HDMI ARC en eARC voor Soundbars

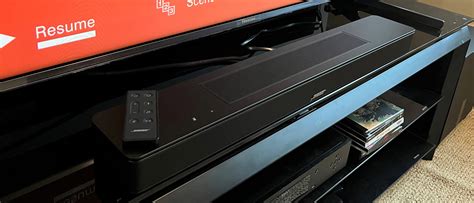

Soundbars moeten worden aangesloten op de HDMI ARC (Audio Return Channel) of eARC (Enhanced Audio Return Channel) poort. Deze speciale HDMI-poorten zijn ontworpen om audiosignalen van de tv naar de soundbar te sturen. eARC biedt een hogere audiobandbreedte dan ARC, wat resulteert in audio van hogere kwaliteit, essentieel voor formaten zoals Dolby Atmos en Hi-Res Audio. Deze poort is doorgaans duidelijk gemarkeerd met (e)ARC.
Gameconsoles en HDMI 2.1
Voor de nieuwste generatie gameconsoles zoals de PS5 (Pro) en Xbox Series X, die 4K/120Hz ondersteunen, is een HDMI 2.1-poort aanbevolen voor optimale prestaties, inclusief snellere reactietijden en vloeiendere beelden. Oudere consoles, zoals de PS4 of de originele Nintendo Switch, kunnen zonder prestatieverlies worden aangesloten op een HDMI 2.0-poort.
Blu-ray spelers en settopboxen
Voor 4K Blu-ray-spelers en settopboxen zoals de Google TV Streamer is een HDMI 2.0-poort voldoende, aangezien deze de benodigde 4K HDR-ondersteuning biedt.
Hoe herkent u de verschillende HDMI-poorten?
Het identificeren van de verschillende HDMI-poorten op uw tv kan soms een uitdaging zijn, aangezien de markeringen per merk verschillen.
Visuele indicatoren
De HDMI (e)ARC-poort is vaak in het wit gemarkeerd. Bij HDMI 2.1-poorten kan tekst zoals '4K/120Hz' of simpelweg 'HDMI 2.1' aanwezig zijn.
Raadplegen van specificaties
Wanneer u online naar televisies zoekt, vindt u in de specificaties gedetailleerde informatie over de beschikbare HDMI-poorten. De meeste retailers geven duidelijk aan hoeveel HDMI 2.1-poorten een tv heeft. Als een tv bijvoorbeeld vier HDMI 2.1-poorten heeft, is het belangrijk om de soundbar via de eARC-poort aan te sluiten. De overige poorten kunnen voor andere apparaten worden gebruikt zonder beperkingen.
Identificatie op de tv zelf

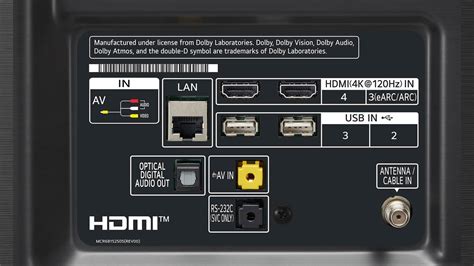

Als het model van uw tv onbekend is of als er slechts een beperkt aantal HDMI 2.1-poorten aanwezig is, is de beste methode om de achterkant van de tv te inspecteren. De HDMI eARC-poort is vrijwel altijd duidelijk gemarkeerd. Fabrikanten hanteren verschillende labelingssystemen: sommige vermelden expliciet 'HDMI 2.1' of 'HDMI 2.0', terwijl andere alleen de HDMI 2.1-poorten markeren. Bij TCL-televisies ziet u bijvoorbeeld '4K/120Hz' (of 144Hz) bij HDMI 2.1-poorten en '4K/60Hz' bij HDMI 2.0-poorten.
Algemene vuistregels voor identificatie:
- 4K/120Hz (of hoger): Dit duidt vrijwel zeker op een HDMI 2.1-poort.
- Geen tekst bij de poort: Dit kan duiden op een HDMI 2.0-poort, vooral als er geen hogere specificaties worden vermeld.
Samsung One Connect Box: Een centrale hub voor aansluitingen
Sommige Samsung televisies, met name high-end modellen zoals bepaalde OLED, QLED en The Frame series, maken gebruik van de Samsung One Connect Box. Dit is een externe unit waarin alle belangrijke tv-aansluitingen zijn ondergebracht.
Hoe werkt de One Connect Box?
Het principe achter de One Connect Box is eenvoudig: alle randapparatuur, zoals gameconsoles, soundbars en Blu-ray-spelers, worden aangesloten op deze box. Vervolgens loopt er één enkele, transparante kabel - de One Visible Cable - van de One Connect Box naar de televisie. Deze kabel transporteert alle data, wat resulteert in een opgeruimde installatie zonder een wirwar aan kabels naar de tv.

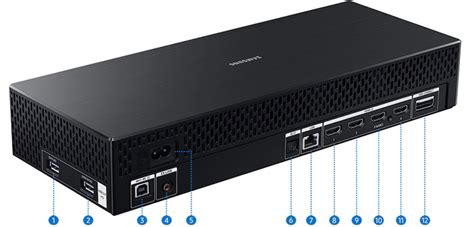

Aansluitingen op de One Connect Box
De specifieke aansluitingen kunnen variëren per model, maar typisch omvat de One Connect Box de volgende poorten:
- Stroomkabel
- Meerdere HDMI-aansluitingen (vaak 4)
- ANT IN (voor TV-signaal)
- Toslink digitale audio-aansluiting (voor externe audio-apparatuur)
- USB-aansluitingen
Draadloze One Connect Box
Samsung introduceert in 2025 een draadloze One Connect Box. Deze innovatie elimineert zelfs de One Visible Cable, waardoor de tv volledig draadloos wordt aangestuurd. Dit biedt ongekende flexibiliteit in de plaatsing van de tv.
Aansluiten van specifieke apparaten op de One Connect Box
- Soundbar: Sluit de soundbar aan op een HDMI-poort van de One Connect Box. De box regelt de verdere signaaloverdracht.
- Externe speakers/receivers: Gebruik de Toslink optische (digitale) audio-aansluiting om uw receiver aan te sluiten voor een geavanceerde geluidservaring.
- TV-ontvanger: Sluit uw tv-ontvanger (satelliet, kabel of mediabox) aan via een van de HDMI-poorten. De One Connect Box beschikt vaak ook over een CI+ kaartslot voor directe tv-kijkervaringen.
- Gameconsole: Gameconsoles met HDMI-uitgang, zoals de PlayStation 5, Xbox Series X of Nintendo Switch, kunnen eenvoudig worden aangesloten op de HDMI-poorten van de One Connect Box.

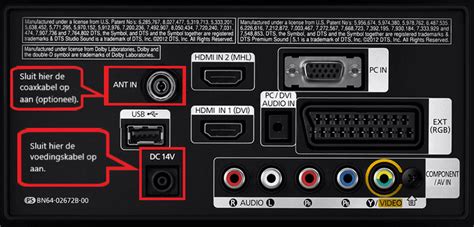

Andere aansluitingen op televisies
Naast HDMI zijn er diverse andere aansluitingen die u op uw televisie kunt aantreffen:
Optische uitgang
De optische uitgang (Toslink) is voornamelijk bedoeld voor het doorsturen van audiosignalen naar soundbars, receivers en home-cinemasets.
Antenne-aansluiting (Coax)
De antenne-ingang wordt gebruikt voor het tv-signaal via een coaxkabel, geschikt voor zowel analoge als digitale televisie.
Netwerk (Ethernet/LAN)
Veel smart-tv's beschikken over een netwerkaansluiting voor een bedrade internetverbinding via een UTP-kabel, wat zorgt voor een stabielere verbinding dan wifi.
Hoofdtelefoonaansluiting (3,5 mm)
Een 3,5 mm jack-uitgang maakt het mogelijk om een bedrade koptelefoon aan te sluiten voor privé-luisteren.
CI+-module
Een CI+-module (slot) maakt het mogelijk om digitale televisie te kijken zonder een aparte decoder, door een smartcard direct in de module te plaatsen en deze in de tv te steken.
VGA-ingang
De VGA-ingang, een oudere standaard, wordt gebruikt om een laptop of pc aan te sluiten voor beeldoverdracht. Deze kabel is doorgaans dikker en vereist vaak schroefbevestiging.
SCART-aansluiting
SCART-aansluitingen, die vroeger veel voorkwamen op tv's en gameconsoles, worden tegenwoordig zelden nog op nieuwe apparatuur aangetroffen.
Component- en Composiet-ingangen
Deze analoge video-ingangen, vaak te vinden op oudere apparatuur, worden gebruikt voor beeldoverdracht. Component maakt gebruik van drie connectoren (rood, groen, blauw) voor betere beeldkwaliteit dan composiet (één gele connector).
RCA (tulp) aansluitingen
RCA-connectoren, herkenbaar aan de rode en witte aansluitingen, worden voornamelijk gebruikt voor geluidsoverdracht.
USB-aansluiting
USB-poorten maken het mogelijk om externe opslagapparaten, zoals USB-sticks of harde schijven, aan te sluiten voor het afspelen van media of, op sommige tv's, voor opnames.
