De reparatie van een Sharp LED TV kan complex zijn, met diverse mogelijke oorzaken voor beeld- en geluidsproblemen. Veelvoorkomende klachten variëren van een globale verkleuring en trage reactie van het LCD-scherm tot specifieke storingen op HDMI-aansluitingen en het uitvallen van het beeld met bijbehorende geluiden.
Diagnose van Beeldproblemen
Een Sharp LED TV kan diverse problemen vertonen, zelfs als het toestel wel correct opstart. Een veelvoorkomend symptoom is een globale verkleuring naar donker in het midden van het LCD-scherm, terwijl menu's nog wel correct worden weergegeven. Dit kan duiden op een traag reagerend LCD dat 'wegloopt'.
Zonder aansluiting op HDMI kan de tv aanblijven met dezelfde beeldstoringen. Echter, bij gebruik van een HDMI-aansluiting, bijvoorbeeld met een UPC-menu, kunnen er specifieke problemen optreden zoals het ontbreken van kanalen en geluid. Na enkele minuten kan het beeld strepen vertonen, storingen en flikkeringen, wat uiteindelijk kan leiden tot het inschakelen van de beveiligingsmodus van de tv.
Mogelijke oorzaken voor deze storingen kunnen liggen bij de voeding, T-Con modules of het hoofdbord. Een vertraagde weergave aan de rechterkant van het LCD, vergezeld van een meelopende streep over het paneel, kan duiden op problemen met de interne verbindingen.
Controleren van Interne Componenten
Een mogelijke eerste stap in de diagnose is het controleren en reinigen van de bandkabels. In een specifiek geval leidde een defecte SMD condensator op de T-CON printplaat tot een kortsluiting en een doorgebrande chip, resulterend in een tv die hikt en met strepen de hemel in schiet.
Na vervanging van de T-CON printplaat konden dezelfde storingen aanhouden, zoals verticale lichte strepen rechts in beeld bij verhoogde contrast- en helderheidsinstellingen. Op een SVGA-aansluiting kon het beeld bijna goed zijn, maar bij het terugdraaien van de helderheid verscheen er een egale schaduw in het midden en verdwenen de strepen. Bij lagere helderheid kon het beeld licht flikkeren in het midden, terwijl de rechterhelft vertraagd en met veegeffect werd weergegeven.
HDMI-aansluitingen konden wel de overlay van kanalen tonen, maar geen videobeeld leveren. Het raadplegen van de servicemanual en het servicemenu (vaak te openen met 1999 gevolgd door Menu) kon uitkomst bieden, hoewel deze menu's soms geen foutmeldingen tonen maar enkel instellingen.

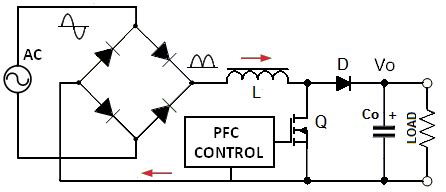

Voedingsspanning en PFC
Het doormeten van de voeding via de zoekboom van de service documentatie kan fouten aan het licht brengen. Een te lage primaire voedingsspanning, bijvoorbeeld 300V in plaats van de verwachte 320V na het diodeblok, kan duiden op een slechte primaire elco. Deze 320V kan echter variëren met de ingaande netspanning en hoeft niet direct de oorzaak te zijn van beeldproblemen. Een te lage uitgangsspanning van de invertor, vaak veroorzaakt door een defecte SMD condensator of MKP-condensator, is een bekend probleem bij andere merken zoals Philips.
Schermproblemen en Flatcables

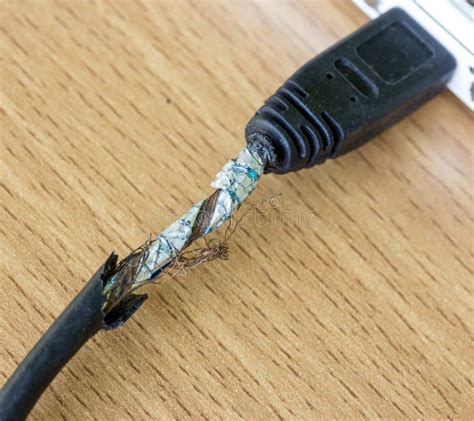

Een update in een reparatiegeval wees uit dat de storing gevonden werd in het scherm zelf. Na het vervangen van een diodeblok dat niet defect bleek, werd een breukje of los contact in een van de laatste flatcables aan de rechterkant van het scherm ontdekt. Beweging van deze kabel kon de storing verhelpen, wat duidde op een fabricagefout.
Helaas kon tijdens het weer in elkaar zetten de LCD per ongeluk beschadigd raken, resulterend in een scheur in het scherm. Het vinden van een vervangend scherm kan een uitdaging zijn, zeker als het typenummer onvolledig is en de beeldmaat ontbreekt. Typische schermen, zoals die van fabrikant AUO (bijvoorbeeld T315HW05), kunnen moeilijk te bestellen zijn. Het is aan te raden om schermen altijd samen met de TCON en inverter te bewaren, aangezien deze componenten soms geïntegreerd zijn in het hoofdbord.
Algemene Probleemoplossing voor Beeldproblemen
Wanneer een tv geen beeld geeft maar wel geluid produceert, of het menu nog wel weergeeft, ligt het probleem vaak bij een aangesloten apparaat of de instellingen.
Standaard Reset Procedures
Een eerste stap is het uitvoeren van een soft reset door de stekker 60 seconden uit het stopcontact te halen en de aan/uit-knop 30 seconden ingedrukt te houden. Vervolgens de tv weer aansluiten en controleren op beeld.
Het controleren van de helderheidsinstelling op het apparaat is ook essentieel. Daarnaast kan het resetten van alle aangesloten bronapparaten, zoals kabelboxen of streaming devices, helpen.
HDMI-specifieke Problemen
Problemen met HDMI-ingangen kunnen het videosignaal onderbreken terwijl het geluid nog wel werkt. Het opnieuw aansluiten van elke HDMI-kabel aan beide uiteinden, zowel aan de tv als aan het bronapparaat, is een belangrijke stap.
- Kabeltest: Gebruik een kabel waarvan u zeker weet dat deze goed werkt en wissel deze om met de kabel van een bronapparaat.
- Poortwissel: Probeer het apparaat op een andere HDMI-poort aan te sluiten. Als dit werkt, kan de oorspronkelijke poort defect zijn of is er een softwarefout opgetreden.
- Niet-gecertificeerde kabels: Gebruik bij voorkeur gecertificeerde HDMI-kabels, aangezien niet-gecertificeerde kabels soms problemen kunnen veroorzaken.
Sommige tv's bieden een HDMI testmodus. Software-updates kunnen ook problemen oplossen. Indien al het andere faalt, kan een fabrieksreset noodzakelijk zijn, waarbij alle aangepaste configuraties verloren gaan.
Testen van de Achtergrondverlichting
Als er helemaal geen beeld is, zelfs niet bij het oproepen van het menu, kan het probleem bij de tv zelf liggen. Een test met een felle zaklamp op het scherm kan uitwijzen of de achtergrondverlichting is uitgevallen. Als er in het verlichte gebied wel beeld zichtbaar is, functioneert de beeldgeneratie correct en is de achtergrondverlichting waarschijnlijk defect.
Controle van Voeding en Printplaten
Bij het ontbreken van beeld kan de voeding gecontroleerd worden. Het openen van de achterkant van de tv kan zichtbare schade op de printplaten aan het licht brengen. Bij het doormeten van de stroomvoorzieningsprintplaat is voorzichtigheid geboden vanwege hoge spanningen.
Een methode om de voeding en achtergrondverlichting tegelijkertijd te controleren zonder multimeter is als volgt:
- Verwijder de stekker uit het stopcontact en open de achterkant van de tv.
- Maak de zwarte kabel tussen het moederbord en de voedingskaart los.
- Sluit de tv weer aan op het stopcontact.
- Als de achtergrondverlichting niet aangaat, moet de voedingskaart of de achtergrondverlichting vervangen worden.
- Als de achtergrondverlichting wel aangaat, functioneren deze componenten correct.
Vervolgens kan de hoofdprintplaat worden gecontroleerd. Door de spanning op de BL_On aansluiting van de kabel die van het moederbord naar de stroomvoorzieningsprintplaat loopt te meten, kan een defect moederbord worden gedetecteerd indien deze waarde hoog is. Freeze spray kan helpen bij het identificeren van defecte printplaten door veranderingen op het scherm waar te nemen bij het bespuiten ervan.
Testen van de T-Con Printplaat
Fouten op de T-Con printplaat manifesteren zich meestal over het hele scherm. Om deze te testen:
- Verwijder de stekker van de tv uit het stopcontact.
- Koppel de T-Con printplaat los van de hoofdprintplaat.
- Open de connectoren voor de lintkabels voorzichtig en verwijder de lintkabels zonder eraan te trekken.
- Sluit de tv weer aan.
- Als de achtergrondverlichting aangaat, is de T-Con printplaat waarschijnlijk defect.
- Als er geen achtergrondverlichting is, is de hoofdprintplaat waarschijnlijk het probleem.
Het controleren van de functies van het moederbord kan ook door het loskoppelen van de lintkabel van het moederbord. Een verandering in gedrag suggereert dat het moederbord probeert te communiceren met de T-Con printplaat, maar faalt, wat wijst op een defecte T-Con.
LCD Scherm Problemen
Een defect LCD-scherm kan zich uiten in horizontale of verticale lijnen over het scherm. Schade aan het LCD kan het gevolg zijn van fysiek onjuist gebruik. Het vervangen van een LCD-paneel is vaak kostbaar en complex, waardoor de reparatie mogelijk niet rendabel is.
Specifieke HDMI Handshake Problemen
Problemen met de HDMI handshake, de communicatie tussen twee apparaten via HDMI, kunnen leiden tot geen beeld of geen audio. Dit wordt mede veroorzaakt door de kopieerbeveiliging HDCP.
Een veelvoorkomend probleem is dat de tv na het inschakelen van een bronapparaat (zoals een HTPC) niet direct beeld toont op de geselecteerde HDMI-ingang. Het kan nodig zijn om de HTPC opnieuw op te starten of te resetten terwijl de tv al op de HDMI-ingang staat ingesteld. Als de tv eerst op de HDMI-ingang wordt gezet en daarna het bronapparaat wordt opgestart, is er wel beeld.
Dit kan gerelateerd zijn aan EDID (Extended Display Identification Data) of HDCP handshake problemen. Soms helpt het om de tv via een DVI2HDMI verloop aan te sluiten om de HDCP handshake te omzeilen, hoewel dit problemen kan geven bij het afspelen van bepaalde media die HDCP vereisen.
Een ander veelvoorkomend probleem is dat de bron van de tv steeds van HDMI naar TV springt, met wegvallend beeld en geluid. Dit kan optreden ondanks het proberen van software-herinstallatie, stroomcycli, modem- en ontvangerresets, en het gebruik van nieuwe HDMI-kabels. Dit kan duiden op een defecte ontvanger of een interne fout in de tv.
Aanbevelingen voor HDMI Problemen
- Juiste Aansluitingen: Controleer of alle apparaten correct zijn aangesloten.
- Kabelkwaliteit: Een dure HDMI-kabel biedt geen garantie voor betere prestaties; een werkende kabel is essentieel.
- Instellingen: Controleer de videoresolutie en zorg dat de juiste input aan de juiste aansluiting is toegewezen.
- Opstartvolgorde: Experimenteer met de volgorde van het aanzetten van apparaten (bv. bron, receiver, tv).
- Directe Aansluiting: Koppel eventuele receivers of soundbars los en sluit de bron direct op de tv aan. Als dit werkt, ligt het probleem bij de tussenliggende apparatuur.
- Firmware Updates: Controleer op firmware-updates voor alle aangesloten apparaten.
Wanneer alle stappen zijn doorlopen zonder resultaat, kan het probleem hardware- of softwaregerelateerd zijn. Zoeken naar vergelijkbare klachten van andere gebruikers of contact opnemen met de fabrikant zijn dan de volgende stappen.
