De Veelzijdigheid van HDMI: Connectiviteit en Functionaliteit

HDMI, wat staat voor High-Definition Multimedia Interface, is een industriestandaard geworden voor de gelijktijdige overdracht van digitale video- en audiosignalen van een bronapparaat naar een ontvangstapparaat of display. Met meer dan 1.700 fabrikanten die meer dan 8 miljard HDMI-apparaten hebben verkocht, is HDMI de meest populaire methode voor het verzenden van ongecomprimeerde audio en video geworden.

Het initiële doel van het HDMI-initiatief in 2002 was om bestaande connectiviteitsstandaarden, zoals DVI en component video, te verbeteren door middel van een kleinere connector, ondersteuning voor ingebedde audio en een hogere videoresolutie. Het succes van HDMI was zo groot dat in 2008 de verzendingen van HDMI-apparaten die van DVI overtroffen.

Verschillende HDMI-kabels en Connectoren

Er bestaan diverse soorten HDMI-kabels, die zich onderscheiden door hun specificaties. Hoewel niet alle kabels het officiële logo dragen, geven de specificaties van de kabel aan of het een standaard, high speed, Premium High Speed of Ultra High Speed kabel betreft. 4K HDMI-kabels worden vaak aangeduid als Premium High Speed, terwijl 8K HDMI-kabels als Ultra High Speed worden gecategoriseerd.

HDMI-kabels zijn verkrijgbaar in mannelijke en vrouwelijke versies, met ruimtebesparende haakse connectoren en connectoren met een grip- of vergrendelingsmechanisme. HDMI-kabels worden beschouwd als laagspanningskabels, wat installatie binnenshuis mogelijk maakt. HDMI-wandplaten zorgen voor een nette afwerking en hebben aan de interne zijde een vrouwelijke connector voor eenvoudige aansluiting.

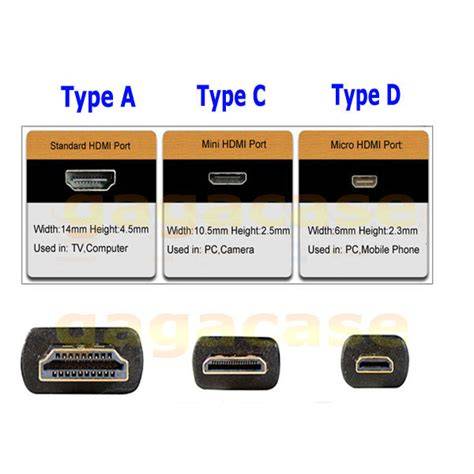

De meest voorkomende HDMI-connectoren die vandaag de dag worden gebruikt, zijn Type A (standaard), Type C (mini) en Type D (micro). HDMI Type B (dual link) werd ontwikkeld voor zeer hoge resolutie displays, maar is nooit commercieel gebruikt. De standaard HDMI-connector (Type A) is de meest wijdverbreide. Mini HDMI-connectoren (Type C) hebben ook 19 pinnen en ondersteunen dezelfde functies als de Type A-connector in een compacter formaat. De kleinste HDMI-connector, micro HDMI (Type D), is ongeveer half zo breed als de mini HDMI-connector en behoudt toch de volledige functionaliteit van zijn grotere tegenhangers.

HDMI-connectoren hebben geen vergrendeling zoals DisplayPort-connectoren, maar sommige bieden wel een veermechanisme dat ervoor zorgt dat het mannelijke deel van de connector stevig in de aansluiting klemt, waardoor het per ongeluk uitgetrokken worden van de kabel wordt bemoeilijkt.

Een kabelverbinding is een relatief goedkope optie die een sterk, betrouwbaar signaal levert, maar kan moeilijk te installeren zijn. De afstand is beperkt tot 7,5 tot 15 meter, afhankelijk van de resolutie. Langere afstanden vereisen een actieve kabel of een HDMI-extender. Kabels voor inbouw in muren hebben een CL2- of CL3-classificatie.

HDMI en USB-C: Alternate Modes

Via de zogenaamde Alternate Mode (Alt Mode) kunnen sommige pinnen van een USB-C-connector worden gebruikt om andere protocollen te verzenden. Dit maakt het mogelijk om de veelgebruikte USB-C-poort/connector voor meer dan alleen USB-data of stroom te gebruiken. Tot op heden zijn er vier Alternate Modes: DisplayPort, Mobile High-Definition Link (MHL), Thunderbolt en HDMI.

Belangrijke HDMI-technologieën en Functies

HDMI maakt gebruik van diverse technologieën om een optimale signaaloverdracht te garanderen en extra functionaliteit te bieden:

• Transition-Minimized Differential Signaling (TMDS): Dit is een methode om een HDMI-signaal te coderen om het te beschermen tegen interferentie tijdens de overdracht van bron naar ontvanger.
• Consumer Electronic Control (CEC): Deze functie stelt een gebruiker in staat om tot 15 aangesloten HDMI-apparaten met één afstandsbediening te bedienen. Veel televisies en streamingapparaten ondersteunen CEC, maar het kan standaard uitgeschakeld zijn. Fabrikanten gebruiken soms hun eigen merknamen voor CEC.
• High-Bandwidth Digital Content Protection (HDCP): Dit authenticatieprotocol zorgt ervoor dat een zendend en ontvangend apparaat elkaars referenties (opgeslagen op de Extended Display Identification Data (EDID)-chip van elk apparaat) kunnen verifiëren. Indien alles correct is, wordt een gedeelde sleutel aangemaakt om de gegevens tussen de apparaten te coderen en decoderen. Dit proces, bekend als een "handshake", vindt vrijwel direct plaats aan het begin van een sessie en voorkomt dat ongeautoriseerde apparaten de gegevens onderscheppen.
• Display Data Channel (DDC): De HDMI-interface ondersteunt VESA DDC, een reeks protocollen waarmee een bron (bijvoorbeeld de grafische kaart van een computer) kan navragen welke audio- en videoformaten een monitor aankan en instellingen op de monitor kan aanpassen, zoals helderheid en contrast.
• Chroma Subsampling: Dit is een vorm van videodata-compressie. Elke pixel in een videobeeld bevat informatie over helderheid (luma) en kleur (chroma). Chroma subsampling wordt weergegeven met drie cijfers. Het eerste getal geeft het aantal pixels in elke rij van de sample aan. Het tweede getal geeft het aantal pixels in de BOVENSTE rij aan dat kleurinformatie bevat. 4:4:4 betekent geen subsampling. 4:2:0 betekent dat de onderste rij geen kleurinformatie heeft en de informatie van de bovenste rij gebruikt.
• Color Spaces en Deep Color: Een kleurruimte is een gedefinieerd bereik van kleuren dat in een afbeelding kan worden weergegeven. De twee belangrijkste kleurruimtes voor digitale video zijn RGB en YCbCr. Twee belangrijke kenmerken van een kleurruimte zijn Kleurdiepte en Gamut. Kleurdiepte is het aantal bits dat wordt gebruikt om de kleur van een enkele pixel weer te geven en bepaalt de mate van schaduw of gradatie. De oorspronkelijke HDMI-specificatie bood ondersteuning voor 24-bits Kleurdiepte (8 bits per kleur x 3 kleuren RGB). HDMI 1.3 introduceerde Deep Color, wat ondersteuning toevoegde voor 30-bits, 36-bits en 48-bits kleurdieptes.
• Audio Return Channel (ARC): De meeste tv's worden via een optische kabel aangesloten op een soundbar of AV-receiver. ARC maakt het mogelijk dat een tv audio terugstuurt naar een soundbar of AV-receiver via dezelfde kabel die het HDMI-signaal naar de tv leverde. Met andere woorden, video en audio naar de tv en audio terug naar de soundbar (het "return"-gedeelte). De voordelen van ARC zijn minder kabels, het gebruik van de tv-afstandsbediening om het geluid te regelen, en de mogelijkheid om audio met hogere resolutie, zoals Dolby TrueHD of DTS HD Master Audio, naar uw soundbar of receiver te verzenden.
• HDMI Ethernet Channel (HEC): Eerst geïntroduceerd in de HDMI 1.4b-specificatie, maakt HEC het mogelijk voor Ethernet-apparaten om een internetverbinding te delen. Het combineert de functies van een Ethernet-kabel in de HDMI-kabel, waardoor een aparte Ethernet-kabel overbodig wordt. Xbox 360 en Roku zijn voorbeelden van apparaten die HEC kunnen gebruiken om verbinding te maken met internet.
• Dynamic HDR: High Dynamic Range (HDR) wordt bereikt door extra informatie mee te sturen met het videosignaal die de tv of monitor vertelt hoe de content weergegeven moet worden. Dit resulteert in een grotere helderheid, contrast en betere kleurnauwkeurigheid in vergelijking met Standard Dynamic Range (SDR).
• Enhanced Audio Return Channel (eARC): eARC werd geïntroduceerd in HDMI 2.1 en biedt ondersteuning voor een hogere bandbreedte en snelheid voor audio van hogere kwaliteit. eARC vereist een High Speed HDMI-kabel met Ethernet of een Ultra High Speed HDMI-kabel. eARC is niet achterwaarts compatibel met ARC, maar sommige producten kunnen zowel eARC als ARC ondersteunen.
• Display Stream Compression (DSC): HDMI is ongecomprimeerde audio en video. Hoe hoger de resolutie, kleurdiepte en beeldfrequentie, hoe meer bits er moeten worden verzonden totdat de maximale bandbreedte is bereikt. HDMI 2.1 introduceerde ondersteuning voor Display Stream Compression (DSC) 1.2a, een visueel verliesvrije compressie voor ultra-high definition (UHD) video.

Actieve versus Passieve HDMI-kabels en Extenders

Een passieve HDMI-kabel is een eenvoudige kabel met aan beide uiteinden een HDMI-connector. Passieve kabels hebben een beperkt bereik. Actieve kabels daarentegen bevatten een signaalversterker die het mogelijk maakt om video- en audiosignalen over langere afstanden te verzenden.

Er zijn verschillende methoden om HDMI-signalen over langere afstanden te transporteren:

• In-line HDMI-signaalversterker: Voor afstanden tot 15 meter kan een in-line equalizer of repeater een 4K/60 Hz-signaal tot 15 meter en een 1080p/60 Hz-signaal tot 38 meter verlengen.
• HDMI over Cat5 en Cat6: Een Cat5/6-extender converteert het HDMI-signaal naar vergelijkbare Ethernet IP-pakketten die via de categoriekabel kunnen worden verzonden en aan de andere kant zonder verlies van signaalsterkte of -getrouwheid weer worden geconverteerd. Met deze methode kan een HDMI-signaal ongeveer drie keer verder worden verzonden dan met een actieve HDMI-kabel - ongeveer 100 meter.
• HDMI over glasvezel: De connectoren op glasvezel HDMI zetten conventionele elektrische signalen om in lichtpulsen die met hoge snelheid via glasvezel worden verzonden en aan de ontvangende kant weer worden omgezet in elektriciteit. Aangezien de signaaloverdracht optisch is, is deze niet onderhevig aan EMI/RFI-lijnruis.
• Draadloze HDMI-extenders: Een bedrade extender gebruikt een Ethernet- of Active Optical Cable om gegevens tussen een zender en ontvanger door te geven. Een draadloze extender verzendt het HDMI-signaal via een van de WiFi-protocollen (bijv. 802.11ac of 802.11n). Draadloos is doorgaans langzamer dan bedraad, dus zorg ervoor dat de videoresolutie en frequentie voldoen aan uw behoeften.

Compatibiliteit en Conversie

Hoewel HDMI en DisplayPort verschillende standaarden zijn, zijn er manieren om ze met elkaar te laten werken:

• Thunderbolt 3 naar HDMI: Thunderbolt 3 heeft native ondersteuning voor DisplayPort, en van DP kan naar HDMI worden geconverteerd via een adapter.
• DisplayPort naar HDMI: Een DisplayPort naar HDMI-adapterkabel maakt het mogelijk om een computer met DisplayPort-video-uitgang aan te sluiten op een HDMI-monitor of -tv. Als u een passieve kabel gebruikt, zorg er dan voor dat de videobron een DP++ (DisplayPort++) dual-mode poort heeft.
• HDMI naar DisplayPort: Het is mogelijk om HDMI naar DisplayPort te converteren zonder verlies van beeldkwaliteit met behulp van een actieve adapter. De adapter kan externe voeding vereisen.
• HDMI en DVI: HDMI en DVI videosignalen zijn compatibel. Een HDMI naar DVI-adapter ondersteunt resoluties tot 1920 x 1200.
• USB-C naar HDMI: HDMI Alternate Mode laat een USB-C-connector of -poort niet-USB-signalen verzenden. Hierdoor kan een laptop, Chromebook of Android-telefoon via een USB-C-poort rechtstreeks verbinding maken met een HDMI-monitor zonder adapter. Om hiervan te profiteren, heeft u een USB-C-poort nodig die USB Power Delivery ondersteunt.

Het converteren van signalen tussen verschillende protocollen is mogelijk, mits het doelprotocol gelijk is aan of lager is dan het bronprotocol.

HDMI-switches en -splitters

Switches en splitters worden vaak verward, maar hebben verschillende functies:

• Een HDMI-switch neemt meerdere ingangen en laat u kiezen welke u wilt weergeven op uw tv of computermonitor. Een HDMI-switch, ook wel een presentatieswitcher genoemd, geeft audio en video van meerdere bronnen weer, maar slechts één tegelijk.
• Een HDMI-splitter neemt één HDMI-videosignaal en stuurt dit naar meerdere displays. Elk display toont hetzelfde beeld. Dit wordt "mirroring" genoemd.
• Een matrixswitch heeft meerdere ingangen EN uitgangen. Een andere variatie op het "veel-naar-één"-thema is de multiviewer, die een aantal video-ingangen consolideert op één monitor.

HDMI Audio-extractie

Hoewel HDMI handig is voor het verzenden van zowel video als audio met één kabel, kan het nodig zijn om de audiospoor van het videosignaal te scheiden, bijvoorbeeld om audio af te spelen via een ouder analoog geluidssysteem zonder HDMI-ondersteuning. Een HDMI-audio-extractor splitst een HDMI-signaal in een apart HDMI-signaal en een audio-uitgang.

HDMI versus DisplayPort

HDMI en DisplayPort zijn vergelijkbare standaarden met een verschillend accent. HDMI is breed geadopteerd door fabrikanten van consumentenelektronica en is de logische keuze voor het aansluiten van apparaten zoals Blu-Ray-spelers, set-topboxen, gameconsoles en streamingapparaten op televisies. DisplayPort is daarentegen een nieuwere interface-standaard ontwikkeld voor computer- en professionele toepassingen.

In termen van beeldkwaliteit is er weinig verschil. DisplayPort 2.1 heeft een hogere bandbreedte, waardoor het hogere videoresoluties kan ondersteunen, maar er zijn momenteel weinig toepassingen die video boven 4K vereisen. Bandbreedte is de grootste barrière voor hogere resoluties en vernieuwingsfrequenties. HDMI is een wijdverbreide en veelgebruikte standaard voor het verbinden van audio-videoapparaten, terwijl DisplayPort meer gericht is op computer- en professionele toepassingen.

HDMI-versies en Specificaties

HDMI heeft sinds zijn introductie meerdere revisies ondergaan, waarbij elke versie nieuwe functies toevoegde met behoud van achterwaartse compatibiliteit:

• HDMI 1.0 (2002): Introduceerde een single-cable digitale audio/video-interface met een maximale TMDS-kloksnelheid van 165 MHz, geschikt voor 1080p en WUXGA.
• HDMI 1.2 (2005): Voegde de optie van One Bit Audio toe en maakte HDMI geschikter voor pc-apparaten door de eis van expliciet ondersteunde formaten te verwijderen.
• HDMI 1.3: Verhoogde de maximale TMDS-kloksnelheid naar 340 MHz, waardoor hogere resoluties mogelijk werden. Introduceerde ook Deep Color voor uitgebreidere kleurdieptes.
• HDMI 1.4: Voegde ondersteuning toe voor 4K-signalen, 3D-video, HDMI Ethernet Channel (HEC) en Audio Return Channel (ARC).
• HDMI 2.0: Introduceerde verbeteringen voor 4K-content met hogere beeldfrequenties en uitgebreide kleurruimtes.
• HDMI 2.1: De nieuwste versie, die ondersteuning biedt voor 8K en hogere resoluties, hogere beeldfrequenties, Dynamic HDR, Enhanced Audio Return Channel (eARC) en Display Stream Compression (DSC).

Het is belangrijk om de juiste HDMI-versie te kiezen die overeenkomt met de mogelijkheden van alle aangesloten apparaten.

Probleemoplossing bij HDMI-verbindingen

Soms kunnen er problemen optreden bij HDMI-verbindingen, zoals geen beeld of geen audio. Dit kan te wijten zijn aan diverse factoren:

• HDMI Handshake: Twee apparaten die via HDMI zijn gekoppeld, moeten met elkaar kunnen communiceren en maken gebruik van HDCP (High-bandwidth Digital Content Protection). Als de "HDMI handshake" niet correct werkt, kan dit leiden tot problemen met beeldoverdracht.
• Correcte Aansluiting: Controleer altijd of alle kabels correct zijn aangesloten.
• Kabelkwaliteit: Een dure HDMI-kabel garandeert geen beter beeld dan een goedkope. Een kabel werkt of werkt niet.
• Instellingen: Zorg ervoor dat de juiste instellingen zijn geconfigureerd, zoals de videoresolutie en de juiste input op uw receiver of home cinema-set.
• Volgorde van Aanzetten: Soms kan de volgorde waarin apparaten worden ingeschakeld invloed hebben op de verbinding.
• Vereenvoudigen van de verbinding: Koppel eventuele receivers, home cinema-sets of soundbars los en sluit de bron direct op de tv aan om te bepalen waar het probleem ligt.
• Firmware-updates: Controleer of er firmware-updates beschikbaar zijn voor uw aangesloten apparaten.
• Hardware- of Softwareproblemen: In sommige gevallen kan het probleem liggen bij de hardware of software van een van de apparaten.

HDMI in Diverse Toepassingen

HDMI is niet beperkt tot thuisentertainment. Het wordt ook gebruikt in:

• Automotive Connection Systems: Voor het verbinden van smartphones, tablets of andere apparaten met het infotainmentsysteem van een auto.
• Vibe Board Integratie: HDMI kan worden gebruikt om computerschermen te spiegelen op een Vibe Board, met opties voor screen-casting, annotatie en touchback, afhankelijk van de gebruikte kabels en poorten (USB-C met DisplayPort Alt Mode, of een combinatie van HDMI en USB-A voor touchback).

HDMI naar Analoge Conversie

Voor het aansluiten van apparaten met verschillende standaarden (bijvoorbeeld een HDMI-mediabox op een oude tv zonder HDMI-ingang) is een converter nodig. Een kabel alleen is niet voldoende, omdat er sprake is van verschillende audiostandaarden die conversie vereisen. Deze converters zijn verkrijgbaar in twee signaalrichtingen: van HDMI naar Tulp (Composiet of Component) en van Tulp naar HDMI. Houd er rekening mee dat converters voeding nodig hebben.
