HDMI-kabels: Alles over specificaties en categorieën

Voor het aansluiten van apparaten op je tv of monitor, is de HDMI-kabel een van de meest gebruikte opties. Maar ondanks de populariteit van deze kabel, blijven er veel vragen over bestaan. Welke kabel moet je kiezen? Wat is het verschil tussen HDMI 1.4 en HDMI 2.0? En welke HDMI-kabels ondersteunen de nieuwste 4K-resoluties en HDR?

Een HDMI-kabel is een digitale verbinding tussen verschillende apparaten, zoals tv's, laptops, dvd-spelers en gameconsoles. HDMI staat voor High-Definition Multimedia Interface, en het wordt gebruikt om digitale video- en audiosignalen over te brengen tussen apparaten.

Er zijn verschillende soorten en kwaliteiten HDMI-kabels beschikbaar, zoals HDMI 1.4, HDMI 2.0, HDMI 2.1 en hoger. Het verschil tussen deze kabels is de bandbreedte en de functies die ze ondersteunen. Nieuwere versies van HDMI-kabels zoals HDMI 2.1 ondersteunen bijvoorbeeld hogere resoluties, hogere verversingssnelheden, HDR+ en nog veel meer.

Het type HDMI-kabel heeft invloed op de beeldkwaliteit. Een slechte kwaliteit HDMI-kabel kan leiden tot beeldfouten, zoals storingen of ruis in het beeld. High-end HDMI-kabels kunnen een betere signaaloverdracht garanderen, wat resulteert in een betere beeld- en geluidskwaliteit.

Wat is HDMI?

HDMI staat voor High Definition Multimedia Interface. Met een HDMI-kabel verstuur je digitale audio- en videosignalen. HDMI ondersteunt:

• Standard Definition (SD) video
• High Definition (HD) video
• Ultra High Definition video (UHD, ook wel 4K genoemd)
• Digitale audio

Een HDMI-kabel gebruik je om randapparatuur aan de tv te koppelen. Bijvoorbeeld een losse tv-ontvanger of blu-rayspeler. HDMI is de meest gebruikelijke aansluiting tussen (U)HD-randapparatuur en (U)HD-tv. Ook veel laptops hebben een HDMI-aansluiting.

HDMI werkt met een digitaal signaal. Er is geen vertaling nodig van analoog naar digitaal. Daarom levert het een betere beeldkwaliteit dan apparaten met een analoog signaal. Dit is handig voor moderne digitale televisies.

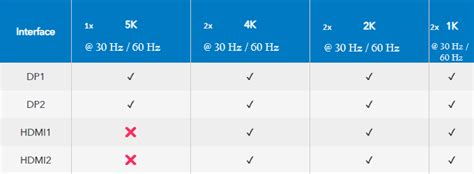

De verschillende HDMI-standaarden en hun specificaties

Hoewel er vaak gesproken wordt over HDMI-versienummers zoals HDMI 2.0 of HDMI 2.1, is het belangrijk te weten dat het gebruik van versienummers door HDMI Licensing expliciet verboden is sinds november 2010. In plaats daarvan worden er standaarden gehanteerd die gebaseerd zijn op de maximale bandbreedte die een kabel kan verwerken.

HDMI Standard en High Speed

Er zijn labels voor HDMI-kabels die de mogelijkheden aangeven:

• Standard HDMI Cable: Deze kabel kan tot 1080i en 720p video verwerken. Dit is vooral van toepassing op oudere digitale tv-decoders en DVD-spelers met een HDMI-aansluiting.
• High Speed HDMI Cable: Deze kabel is getest om 1080p resolutie en hoger aan te kunnen, inclusief zaken zoals 3D, Deep Colour en de meeste 4K-varianten. De bandbreedte van een High Speed kabel is oorspronkelijk 10,2 Gbps.

Sinds de introductie van HDMI 2.0 is de maximum bandbreedte van de High Speed kabel opgetrokken naar 18 Gbps. Elke High Speed kabel die je bezit, zou dus moeten volstaan om die hogere bandbreedte te leveren. Het is echter belangrijk op te merken dat deze kabels niet specifiek getest worden voor 18 Gbps, maar nog steeds voor 10,2 Gbps.

Premium High Speed HDMI Cable

De Premium HDMI High Speed kabel is een High Speed kabel die moet voldoen aan een uitgebreider testprotocol. Ze ondersteunen theoretisch niets meer dan een gewone High Speed kabel, maar in tegenstelling tot gewone High Speed kabels, worden ze wél getest tot 18 Gbps. Deze kabels zijn voorzien van een speciaal label dat de authenticiteit garandeert en moeten verplicht gecertificeerd zijn.

Ultra High Speed HDMI Cable

De Ultra High Speed HDMI-kabel is de nieuwste standaard die de 48 Gbps-bandbreedte ondersteunt. Deze kabel is nodig voor de hoogste resoluties en vernieuwingsfrequenties, zoals 8K60 en 4K120, en zorgt voor ongecomprimeerde 8K-video's met HDR. Ze hebben een uitzonderlijk lage EMI (elektromagnetische interferentie) om storingen met draadloze apparaten te verminderen.

Verschillende HDMI-stekkers

Er zijn verschillende soorten HDMI-stekkers:

• Standaard HDMI (Type A): Deze vind je op televisies, blu-ray-spelers, tv-ontvangers en spelcomputers.
• Mini-HDMI (Type C) en Micro-HDMI (Type D): Deze worden vaak gebruikt op digitale camera's en andere draagbare apparaten. Ze hebben beide 19 aders.
• HDMI-autoconnector: Deze wordt gebruikt in de auto.

Type B met 29 aders is bedoeld voor de filmindustrie en andere professionele toepassingen.

Functies en ondersteuning

HDMI Ethernet Channel (HEC)

HDMI 1.4 introduceerde het 'HDMI Ethernet Channel' (HEC). Het idee was dat de HDMI-kabel ook gebruikt kon worden om netwerkverbindingen te delen. Hoewel dit een handig idee was, heeft het nooit veel voet aan de grond gekregen. Echter, met de introductie van HDMI 2.1 en eARC, worden de draden die bedoeld waren voor HEC gebruikt.

Audio Return Channel (ARC) en Enhanced Audio Return Channel (eARC)

HDMI ARC staat voor Audio Return Channel en is een functie die beschikbaar is op sommige moderne HDMI-apparaten. Met HDMI ARC kun je audio van een tv terugsturen naar een receiver of soundbar via dezelfde HDMI-kabel die wordt gebruikt om het videosignaal naar de tv te sturen. Alle HDMI-kabels vanaf 1.4 ondersteunen ARC.

HDMI eARC (Enhanced Audio Return Channel) is een verbeterde versie die beschikbaar is op HDMI 2.1-apparaten. Met eARC wordt het geluid van je televisie overgebracht zonder kwaliteitsverlies en ondersteunt het geavanceerde audioformaten zoals Dolby Atmos en DTS:X. Deze functie maakt gebruik van de draden die oorspronkelijk voor HEC bedoeld waren.

4K, 8K en hogere resoluties

Voor 4K-video's heb je een HDMI-kabel nodig die ten minste HDMI 2.0 ondersteunt, bij voorkeur met een hoge bandbreedte. Een HDMI 2.1-kabel is zelfs beter, omdat deze een hogere bandbreedte ondersteunt en in staat is om 4K-video's (en 8K-video's) te ondersteunen met een hoge framerate en HDR.

HDMI 2.1 is de nieuwste HDMI-standaard en biedt ondersteuning voor 4K-video's op een verversingssnelheid van 120Hz. Als je een HDMI-kabel zoekt die geschikt is voor 4K op 120Hz, moet je er zeker van zijn dat de kabel geschikt is voor HDMI 2.1 en voldoet aan de vereiste specificaties.

De Ultra High Speed HDMI-kabel (onderdeel van HDMI 2.1) ondersteunt resoluties tot 8K bij 60Hz en 4K bij 120Hz, en zelfs resoluties tot 10K.

HDR (High Dynamic Range)

HDMI 2.0 en nieuwere standaarden ondersteunen HDR, wat zorgt voor een betere kleurweergave, rijkere contrasten en meer detail in lichte of juist donkere scènes. HDMI 2.1 voegt ondersteuning toe voor Dynamic HDR, waarbij de beeldparameters per scène of frame geoptimaliseerd worden.

Gamingfuncties (VRR, ALLM)

HDMI 2.1 introduceert speciale functies voor gamers:

• Variable Refresh Rate (VRR): Vermindert of voorkomt lag, screen stuttering en screen tearing, wat resulteert in een vloeiendere game-ervaring.
• Auto Low Latency Mode (ALLM): Schakelt automatisch over naar een modus met lage latentie, wat zorgt voor een soepele, vertragingsvrije weergave en interactiviteit.
• Quick Frame Transport (QFT): Verkort de tijd tussen het renderen van een frame en het weergeven ervan op het scherm.
• Quick Media Switching (QMS): Voorkomt lege schermen voordat de inhoud wordt weergegeven, ideaal voor mediaweergave.

Lengte van de HDMI-kabel

De lengte van een HDMI-kabel speelt een grote rol bij de signaalkwaliteit. Over het algemeen geldt:

• Tot ongeveer 5 meter kun je zonder problemen een passieve HDMI-kabel gebruiken.
• Kabels langer dan 10 meter vereisen vaak 'actieve' kabels, die beschikken over een ingebouwde signaalbooster. Deze moeten in de juiste richting worden aangesloten.
• Een alternatief voor lange afstanden zijn HDMI-kabels die gebruik maken van glasvezel.

In de praktijk zijn kabels tot 10 meter zonder al te veel problemen te vinden. Hogekwaliteitskabels kunnen tot 15 meter reiken zonder signaalversterker.

Kwaliteitsverschillen en prijs

Kabels verschillen onderling vooral op de kwaliteit van het omhulsel en de gebruikte materialen. Een stevig nylon omhulsel kan de kabel duurzamer maken en signaalverlies voorkomen. Goedkope HDMI-kabels zijn vaak voldoende voor standaard toepassingen, zoals het aansluiten van een tv-ontvanger of blu-ray-speler.

Als je problemen ervaart met beeld of geluid, kan een duurdere, kwalitatief betere HDMI-kabel uitkomst bieden. Het is echter niet altijd zo dat een dure kabel beter is; let vooral op certificeringen en specificaties.

Ripa Solutions levert bijvoorbeeld geen HDMI 2.0-kabels meer, omdat het prijsverschil met HDMI 2.1-kabels klein is, wat ze een betere investering maakt.

Problemen met HDMI-kabels diagnosticeren

HDMI-kabels falen wanneer niet alle data ongeschonden door de kabel geraakt wordt, wat leidt tot beeldfouten zoals:

• Sterretjes: Individuele pixels die willekeurig wit (of een andere kleur) lijken te flitsen.
• Gedeeltelijke of totale beelduitval.

Om te testen of je HDMI-kabel het probleem is, kun je de uitgangsresolutie van het bronapparaat (bijvoorbeeld je Blu-ray speler of spelconsole) een stap lager zetten. Bijvoorbeeld, als je sterretjes ziet bij 4K, schakel dan de speler naar 1080p of 720p. Houd er rekening mee dat het resultaat kan afhangen van het bronapparaat.

Aantal HDMI-aansluitingen

Check bij het kopen van een nieuwe televisie of deze genoeg HDMI-aansluitingen heeft voor al je (toekomstige) apparatuur. Als je te weinig aansluitingen hebt, kun je een HDMI-schakelaar gebruiken. Hiermee sluit je verschillende apparaten aan op de HDMI-ingangen van deze schakelaar en kies je met een drukknop welk apparaat wordt doorgeschakeld.

HDMI vs. Scart

De HDMI-kabel vervangt de oudere Scart-kabel. De Scart-kabel stuurt analoge signalen, wat ruis en storingen kan veroorzaken. De HDMI-kabel stuurt digitale signalen, wat resulteert in een veel hogere beeldkwaliteit en minder gevoeligheid voor storing.

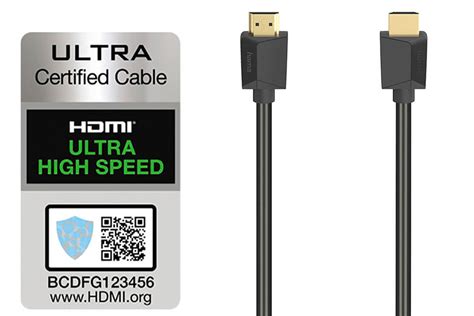

Certificering en authenticiteit

Voor Ultra High Speed HDMI-kabels is het belangrijk te letten op het certificeringslabel. Dit label, met een QR-code, garandeert de authenticiteit en kan gescand worden met de 'HDMI Cable Certification' app om de kabel te verifiëren. Dit helpt namaak te voorkomen en doorbreekt verwarring in de marketing.

Samenvatting van de verschillen tussen HDMI 2.0b en 2.1
