Bij het kiezen van een kabel voor videoverbindingen is het belangrijk om de verschillende standaarden en hun specificaties te begrijpen. Twee veelvoorkomende standaarden zijn DVI (Digital Visual Interface) en HDMI (High-Definition Multimedia Interface). Hoewel beide bedoeld zijn voor het overbrengen van videosignalen, verschillen ze aanzienlijk in functionaliteit en toepassingen.
Verschillen tussen DVI en HDMI
DVI is een technologie die wordt gebruikt voor het overbrengen van digitale en analoge videosignalen. Het werd ontwikkeld als de opvolger van VGA (Video Graphics Array) en was oorspronkelijk bedoeld om te worden vervangen door HDMI. In de praktijk wordt DVI echter nog steeds veel gebruikt, met name als de PC-tegenhanger van de voor home-cinema populaire HDMI-aansluiting. Veel nieuwe computers zijn uitgerust met zowel HDMI als DVI.
HDMI, daarentegen, is de standaard verbindingsprotocol voor moderne multimedia-systemen en zorgt voor naadloze audio-/videotransmissie tussen apparaten zoals televisies, spelconsoles, projectoren en computers. HDMI ondersteunt naast video ook audio, wat een significant verschil is met DVI.

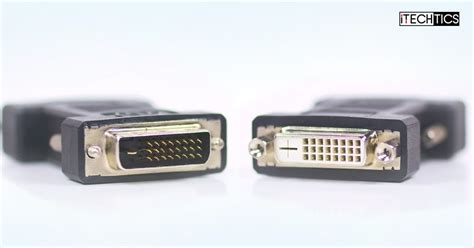

DVI Connectoren en Kabeltypes
Er zijn verschillende DVI connectoren die worden gebruikt voor diverse analoge en digitale toepassingen. De twee belangrijkste typen waar u uit kunt kiezen zijn DVI-I en DVI-D.
DVI-I (Integrated)
De DVI-I connector bestaat uit 18 (Single Link) of 24 (Dual Link) pinnen plus een liggende pin met daaromheen altijd 4 pinnen. Deze connector is geschikt voor het overbrengen van zowel digitale als analoge videosignalen. DVI-I vindt u vooral op computers en notebooks die geen VGA-aansluiting hebben. Door de aanwezigheid van een DVI-I aansluiting kunt u vervolgens verloopkabels naar VGA, DVI-I, DVI-D en HDMI gebruiken. Dit type aansluiting is ook te vinden op beamers en oudere LCD TV's wanneer er geen HDMI of VGA aansluiting aanwezig is.
DVI-D (Digital)
De DVI-D connector bestaat uit 18 (Single Link) of 24 (Dual Link) pinnen plus een liggende pin zonder daaromheen 4 pinnen. Deze connector is uitsluitend geschikt voor het overbrengen van digitale videosignalen en is niet in staat om analoge videosignalen, zoals een VGA-signaal, door te sturen. Deze aansluiting vindt u vooral op monitoren, maar ook op computers die naast deze digitale DVI-D poort ook nog een VGA poort hebben. De VGA poort is dan voor de analoge signalen, de DVI-D poort voor de digitale signalen. Wanneer de apparaten die u wilt verbinden beschikken over een DVI-D of DVI-I aansluiting, kunt u het beste een DVI-D kabel gebruiken voor optimale digitale signaaloverdracht.
DVI-A (Analog)
De DVI-A connector komt zeer zelden voor op apparatuur en wordt in de regel alleen gebruikt bij DVI naar VGA kabels en adapters. Vanwege de beperkte bandbreedte die nodig is voor deze verbinding, zijn er aanzienlijk minder pinnen aanwezig.
Single Link vs. Dual Link DVI
Naast de connector types zijn DVI-I en DVI-D kabels verkrijgbaar in een single link en dual link uitvoering. Dual link kabels ondersteunen een hogere verversingssnelheid en hogere resoluties dan single link kabels. Dit komt doordat er bij DVI de mogelijkheid is om twee parallelle verbindingen te maken, wat de bandbreedte verdubbelt. Met deze dubbele verbinding (dual link) kan een hogere resolutie, hogere framerate of beide worden verkregen.
Audio en DVI
Een belangrijk verschil tussen DVI en HDMI is dat DVI, in tegenstelling tot HDMI, geen audio meedraagt. U dient hiervoor een aparte audioconnectie te gebruiken. Er zijn echter zeer beperkte situaties, bijvoorbeeld bij een Dreambox, waarbij audio wel meegestuurd wordt. Dit is mogelijk wanneer u een DVI-D Dual Link (Dreambox) naar HDMI (TV) kabel gebruikt, waarbij de Dual Link pinnen die geen functie hebben, worden gebruikt voor audio.
DVI vs. HDMI: Welke te kiezen?
DVI-kabels zijn over het algemeen beter dan HDMI-kabels als het gaat om bepaalde specificaties zoals resolutie en vernieuwingsfrequentie. Ze zijn echter beperkt door hun gebrek aan flexibiliteit, aangezien ze alleen videosignalen overbrengen. Hierdoor kunnen ze geen functies ondersteunen zoals Dolby Digital of TrueHD Audio.
HDMI-kabels zijn daarentegen voorzien van geavanceerde geluidscodecs en kunnen high-definition videosignalen overbrengen, wat betekent dat u zowel audio als beeld van één bron via één kabel kunt ontvangen. Door het grote aantal verbindingen dat nodig is om gegevens over te brengen via een HDMI-verbinding, kan de beeldkwaliteit echter minder goed zijn dan bij de DVI-tegenhanger.
Uiteindelijk is het zo dat, terwijl DVI geschikt is voor oudere elektronica die geen geluidsoverdracht nodig heeft, HDMI tegenwoordig de voorkeur geniet vanwege zijn veelzijdigheid en de mogelijkheid om zowel audio als video te transporteren. Kies de beste optie voor uw verbindingsbehoeften.
HDMI Connectoren en Kabeltypes
HDMI (High-Definition Multimedia Interface) vormt de kern van moderne multimedia-systemen en zorgt voor naadloze audio-/videotransmissie tussen apparaten. Een HDMI-poort is een hardware-interface die is ontworpen voor het naadloos overbrengen van zowel high-definition video- als audiosignalen tussen apparaten.
HDMI Poorten
Een HDMI-poort zorgt voor de overdracht van hoogwaardige digitale signalen tussen bronapparaten zoals laptops, spelconsoles of Blu-ray-spelers en weergaveapparaten zoals televisies of monitoren. Belangrijke kenmerken van HDMI-poorten zijn:
- High-definition video-overdracht: HDMI-poorten ondersteunen resoluties tot 8K, met verversingsfrequenties tot 120Hz.
- Multikanaals audio-overdracht: HDMI biedt multikanaals audio via één kabel.
- Consumer Electronics Control (CEC): Hiermee kunnen gebruikers meerdere aangesloten apparaten met één afstandsbediening bedienen.
- Ethernet via HDMI: Sommige HDMI-poorten bieden Ethernet-kanalen voor netwerkconnectiviteit.
- HDCP (High-bandwidth Digital Content Protection): Een technologie tegen illegaal kopiëren.
HDMI Kabel Categorieën
HDMI-kabels zijn ontworpen om hoogwaardige audio en video tussen apparaten over te brengen, waarbij verschillende categorieën verschillende prestatieniveaus bieden:
- Standaard HDMI-kabels (Categorie 1): Ondersteunen resoluties tot 1080i of 720p, met een maximale bandbreedte van 4,95 Gbps. Geschikt voor oudere HDTV's en dvd-spelers.
- High Speed HDMI-kabels (Categorie 2): Ondersteunen resoluties tot 1080p en 4K bij 30Hz, met een bandbreedte van 10,2 Gbps. Ideaal voor spelconsoles en Blu-ray-spelers.
- High Speed HDMI-kabels met Ethernet: Bieden alle voordelen van reguliere High Speed HDMI-kabels met een speciale Ethernet-kanaal.
- Premium High Speed HDMI-kabels (4K UltraHD): Bieden optimale 4K-resolutie bij 60Hz met een bandbreedte van 18 Gbps. Ondersteunen ook HDR (High Dynamic Range).
- Ultra High Speed HDMI-kabels: Specifiek ontworpen voor 8K-content, met een bandbreedte van 48 Gbps. Ondersteunen 8K bij 60Hz en 4K bij 120Hz, evenals eARC (Enhanced Audio Return Channel).

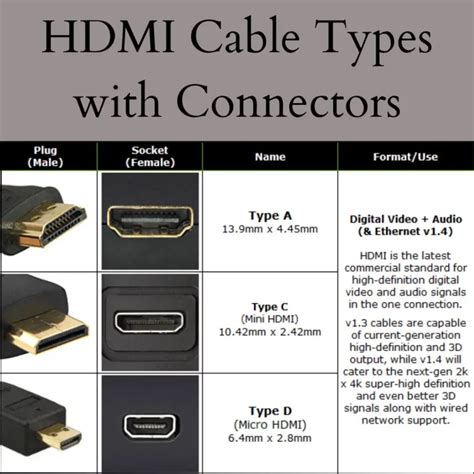

Soorten HDMI Connectoren
Er zijn vijf hoofdsoorten HDMI-aansluitingen beschikbaar:
- Type A (Standaard HDMI): De meest gebruikte en herkenbare verbinding, vaak te vinden op televisies, monitoren en spelconsoles. Met 19 pinnen.
- Type B (Dual-Link HDMI): Ontworpen voor hogere bandbreedte, maar nooit wijdverspreid gebruikt. Bevat 29 pinnen.
- Type C (Mini HDMI): Dezelfde functionaliteit als Type A, maar in een kleinere vormfactor voor draagbare apparaten zoals camera's en tablets.
- Type D (Micro HDMI): Nog kleiner dan Type C, ideaal voor gadgets waar ruimte een probleem is. Behoudt de 19-pinsconfiguratie.
- Automotive HDMI: Specifiek ontworpen om de veeleisende omstandigheden in voertuigen te doorstaan.
DVI naar HDMI Conversie
DVI naar HDMI kabels zijn richtingsgevoelig. Het is belangrijk om te weten in welke richting de kabel moet wijzen om goed te werken. Dit wordt aangegeven door een klein driehoekje dat vanaf één uiteinde van de kabel wijst. Er zijn ook kabels op de markt die audio en beeld in beide richtingen kunnen overbrengen.
Als je monitor of tv een geïntegreerde ARC (Audio Return Channel) poort heeft, kun je deze via HDMI rechtstreeks aansluiten op de geluidskaart van je pc of laptop, zodat je geen extra audiokabel nodig hebt. In dit geval kun je, door een HDMI-naar-DVI-adapter te gebruiken in plaats van een volledige DVI-kabel, nog steeds profiteren van de verbeterde beelden die HDMI biedt, terwijl je ook geniet van geluid dat wordt geleverd door ARC-technologie.
Verversingssnelheden en Resoluties
DVI-kabels kunnen over het algemeen hogere resoluties bereiken dan HDMI-verbindingen. Het is echter mogelijk om een verversingssnelheid tot 120Hz te bereiken met een single-link DVI-kabel en tot 240Hz met een dual-link versie. Als je DVI wilt gebruiken voor gaming, is het belangrijk om te weten dat de resolutie die je kiest ook invloed heeft op de maximaal haalbare vernieuwingsfrequentie. Voor hogere verversingsfrequenties, vooral bij hogere resoluties, is HDMI of DisplayPort vaak een betere keuze.
DisplayPort is een verbinding met als functie om audio en video over één kabel te leveren. Het wordt gestandaardiseerd door VESA (Video Electronics Standards Association) en biedt vaak hogere resoluties en verversingssnelheden dan HDMI, wat het ideaal maakt voor gamers en professionals die behoefte hebben aan soepele prestaties.
HDMI, DisplayPort, DVI, VGA: welke kabel moet ik gebruiken?
Waarom DVI Verouderd Raakt
De afgelopen tien jaar heeft er een dramatische verschuiving plaatsgevonden van het traditionele gebruik van DVI-aansluitingen naar modernere alternatieven, zoals HDMI en DisplayPort. Deze trend zal zich in de toekomst waarschijnlijk voortzetten omdat deze nieuwe technologieën ondersteuning bieden voor hogere resoluties, betere vernieuwingsfrequenties en snellere bandbreedte. De belangrijkste reden voor deze overstap is simpelweg de beschikbaarheid van betere opties. HDMI- en DisplayPort-aansluitingen bieden betere prestaties, veelzijdigheid en betrouwbaarheid, dus ze worden steeds populairder in de industrie.
