HDMI Naar Glasvezel Omzetten: Verleng Signalen Over Lange Afstanden

In de moderne audiovisuele en IT-infrastructuur komt het regelmatig voor dat apparatuur te ver uit elkaar staat om standaardkabels te gebruiken. Dit geldt voor monitoren, cameramonitors, schermen, computers, recorders en netwerk-switches. Daarnaast kunnen er compatibiliteitsproblemen ontstaan door verschillende aansluitingstypes tussen apparaten. In dergelijke situaties bieden professionele extenders en converters uitkomst. Deze categorie apparatuur is ontworpen voor signaalverlenging over langere afstanden en voor het omzetten van signalen tussen incompatibele aansluitingen. Ze zijn ideaal voor toepassingen zoals bewakingssystemen, kantoorinstallaties en multimedia-omgevingen.

Wat is een Extender en Wanneer Gebruikt U Deze?

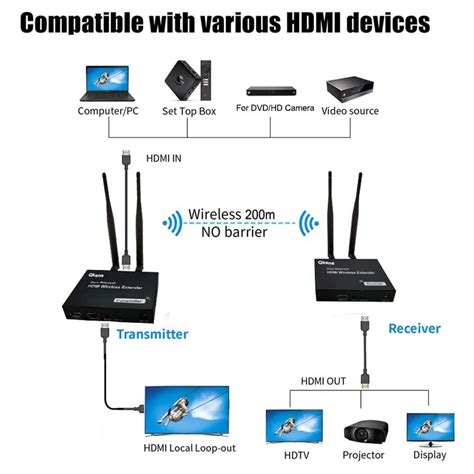

Een extender bestaat uit twee componenten: een zender, die bij de bron van het signaal wordt geplaatst, en een ontvanger, die bij het beeldscherm wordt geplaatst. De functie van een extender is het betrouwbaar verzenden van videosignalen over aanzienlijk langere afstanden dan conventionele kabels aankunnen. Dit gebeurt doorgaans via UTP-kabel, glasvezel of speciale verlengkabels. Het gebruik van een extender voorkomt het kwaliteitsverlies dat optreedt bij zeer lange standaard HDMI- of VGA-kabels.

Wat is een Converter en Wanneer Heeft U Deze Nodig?

Een converter, ook wel bekend als een media converter, zet een videosignaal om van het ene type aansluiting naar het andere. Dit maakt het mogelijk om apparatuur met verschillende poorten met elkaar te verbinden. Voorbeelden hiervan zijn het omzetten van HDMI naar VGA, DVI naar HDMI of DisplayPort naar HDMI. Converters zijn essentieel om oudere apparatuur te kunnen blijven gebruiken of om verbindingen te maken tussen apparaten die anders niet compatibel zouden zijn.

Typische Toepassingen van Extenders en Converters

De toepassingsmogelijkheden van extenders en converters zijn divers:

• Het plaatsen van een recorder of PC in één ruimte, terwijl de monitor of het wall-screen zich in een andere ruimte bevindt, verbonden via UTP-kabel.
• Het aansluiten van een moderne HDMI-monitor op een oudere computer met een VGA-poort.
• Het voorkomen van signaalverlies over afstanden groter dan 10 meter door gebruik te maken van een extender.
• Het opzetten van multi-monitor of videowall-configuraties waarbij verschillende soorten aansluitingen aanwezig zijn.

Belangrijke Specificaties om op te Letten

Bij de keuze voor een extender of converter zijn diverse specificaties van belang:

• Maximale afstand: Sommige extenders ondersteunen afstanden tot honderden meters via kabel of glasvezel.
• Resolutie en verversingssnelheid: Controleer of de extender of converter de gewenste beeldkwaliteit, zoals 4K bij 60Hz, ondersteunt.
• Ondersteunde signaaltypes: Niet alle extenders ondersteunen slechts video; sommige kunnen ook data of audio overdragen.
• Type kabel: Bij UTP-extenders is de kwaliteit van de Cat5e/6/7 kabel cruciaal. Bij glasvezel is het type glasvezel (single-mode/multi-mode) en de connector (LC) van belang.

Installatie van Extenders en Converters

Een correcte installatie is essentieel voor een optimale werking:

• Zorg ervoor dat de bronapparatuur, de extender zender en ontvanger correct zijn aangesloten en van voeding zijn voorzien.
• Gebruik de juiste kabels (bijvoorbeeld UTP Cat5e/6 of glasvezel) om storingen te minimaliseren.
• Voor langere afstanden of hogere resoluties kan een actieve extender of een specifieke converter noodzakelijk zijn.
• Controleer of de signaalomzetting (bijvoorbeeld HDMI naar VGA) de beeldkwaliteit niet negatief beïnvloedt.

Veelgestelde Vragen (FAQ) over Extenders en Converters

Wanneer moet ik een extender gebruiken in plaats van een standaardkabel?

Wanneer de monitor of het scherm verder dan ongeveer 10 meter van de bron verwijderd is, of wanneer het signaal via een standaardkabel aan kwaliteit inboet, is een extender aan te raden. Extenders maken signaaloverdracht over grotere afstanden betrouwbaarder.

Kan ik elke kabel gebruiken met een extender?

Niet altijd. Bij extenders die gebruikmaken van UTP-kabel, moet de kabel voldoen aan de Cat5e/6/7 standaard. Bij HDMI-extenders moet de kwaliteit en resolutie van de kabel worden ondersteund. Vaak is ook externe voeding voor de zender en ontvanger vereist.

Wat is het verschil tussen een converter en een adapter?

Een adapter koppelt twee aansluitingen zonder signaalomzetting of voeding. Een converter daarentegen zet het signaal actief om van het ene type naar het andere, bijvoorbeeld van HDMI naar VGA, inclusief aanpassingen in resolutie en signaalsterkte.

Is de beeldkwaliteit verminderd bij gebruik van een extender of converter?

Dit kan voorkomen, vooral als de extender of converter niet geschikt is voor de resolutie of verversingssnelheid van de monitor. Het is cruciaal om een apparaat te kiezen dat de vereiste resolutie ondersteunt om kwaliteitsverlies te minimaliseren.

Zijn er extenders voor video én data gecombineerd?

Ja, sommige extenders ondersteunen naast videosignalen ook dataoverdracht of audio. Let hierbij op de specificaties of de vermelding "video & data extender".

Glasvezel naar UTP Converters: De Brug Tussen Netwerken

Specifieke media converters maken de overgang tussen glasvezel en koperen netwerken mogelijk. Een dergelijke converter kan Gigabit Ethernet over glasvezel omzetten naar Ethernet over koper (RJ45), en vice versa. Dit biedt een handige oplossing voor het creëren van snelle en betrouwbare verbindingen over grote afstanden.

Deze converters beschikken vaak over een open SFP-slot (Small Form-factor Pluggable) voor het plaatsen van een single-mode of multi-mode SFP-module. Dit maakt ze flexibel inzetbaar voor verschillende glasvezeltypes. Functies zoals Link Fault Passthrough (LFP) zijn ingebouwd om fouten in de verbinding te detecteren en te rapporteren, wat het beheer en de probleemoplossing vergemakkelijkt.

Met een glasvezel converter kunt u eenvoudig een glasvezelverbinding omzetten naar een standaard netwerkverbinding, of andersom. Dit is bijvoorbeeld handig om een zakelijke internetverbinding direct op uw eigen apparatuur te laten binnenkomen. De converter beschikt over een SFP-poort voor de glasvezelmodule en een RJ45-poort voor de netwerkkabel.

HDMI Over Glasvezel Extenders: 4K Beeldkwaliteit over Lange Afstanden

De HDMI 4K 60Hz over glasvezel extender is een geavanceerde oplossing die HDMI 2.0- en USB HID-signalen tot wel 300 meter kan verlengen via LC OM4 MM glasvezelkabels. Deze HDMI KVM extender levert een indrukwekkende beeldkwaliteit tot 4K 60Hz UHD, met volledige ondersteuning voor 4:4:4 chroma sampling.

De zender van deze extender gebruikt een distributiechip om één HDMI-ingang om te zetten in twee uitgangen. Eén uitgang maakt gebruik van Wavelength-Division Multiplexing (WDM) technologie om vier snelle differentiële signalen om te zetten naar een glasvezeluitgang via een foto-elektrische conversie-engine. De andere uitgang dient als lokale HDMI-uitgang. De ontvanger zet het glasvezelsignaal weer om naar een HDMI-uitgang.

Technische Voordelen van HDMI Glasvezelkabels

HDMI-technologie (High-Definition Multimedia Interface) is de standaard voor het overbrengen van digitale audio- en videosignalen via één kabel. Het kan ongecomprimeerde digitale video's en meerkanaals audio leveren met resoluties tot 4K UHD en hoger.

Het belangrijkste verschil tussen glasvezel en traditionele koperen HDMI-kabels ligt in de transmissieafstand. Terwijl koperen HDMI-kabels effectief gegevens verzenden over relatief korte afstanden (meestal tot 50 meter), kunnen glasvezel HDMI-kabels lichtsignalen gebruiken voor veel langere transmissieafstanden, die gemakkelijk meer dan 300 meter kunnen bedragen zonder enig kwaliteitsverlies.

Signaalkwaliteit is een ander cruciaal voordeel van glasvezel. Koperen kabels kunnen gevoelig zijn voor elektromagnetische en radiofrequentie-interferentie (EMI/RFI). Glasvezelkabels, die licht gebruiken voor dataoverdracht, zijn immuun voor dergelijke interferenties. Dit resulteert in een zuiverdere en stabielere signaaloverdracht, wat essentieel is voor hoge resoluties en kritische toepassingen.

Bandbreedte en Duurzaamheid

Koperen HDMI-kabels hebben doorgaans een praktische bandbreedte van ongeveer 18 Gbps, wat voldoende is voor 4K-resoluties bij 60 Hz. Glasvezel-HDMI-kabels kunnen echter veel hogere bandbreedtes bereiken, vaak groter dan 48 Gbps. Dit maakt hogere resoluties zoals 8K bij 60 Hz of 4K bij 120 Hz mogelijk.

In termen van duurzaamheid en flexibiliteit zijn glasvezelkabels vaak dunner, lichter en veerkrachtiger dan hun koperen tegenhangers. Dit maakt de installatie eenvoudiger, vooral in krappe ruimtes of bij complexe bekabelingsbehoeften.

Het is echter belangrijk op te merken dat glasvezel-HDMI-kabels doorgaans duurder zijn dan conventionele koperen kabels vanwege de geavanceerde technologie en materialen die tijdens de productie worden gebruikt.

Glasvezel vs. Koper: Samenvatting

Waarop Letten bij de Keuze van een 4K HDMI Glasvezelkabel?

Bij het selecteren van een 4K HDMI glasvezelkabel, zijn de volgende factoren cruciaal:

• Bandbreedtecapaciteit en gegevensoverdrachtsnelheid: De kabel moet minimaal 18 Gbps ondersteunen voor 4K-video op 60 Hz, HDR en diepe kleuren.
• Constructiekwaliteit: Kies kabels met versterkte connectoren en stevige buitenmantels voor duurzaamheid.
• Compatibiliteit: Zorg ervoor dat de kabel compatibel is met al uw apparaten en de gewenste HDMI-standaard (bijv. HDMI 2.0, HDMI 2.1).
• Certificering: Internationale normen vereisen gecertificeerde HDMI-glasvezelkabels.
• Lengte: Kies de juiste lengte voor uw installatie, maar overschrijd nooit het maximale effectieve zendbereik.

Ondersteuning voor Geavanceerde Functies

Moderne HDMI-standaarden, zoals HDMI 2.1, bieden ondersteuning voor geavanceerde functies:

• Dynamic HDR: Past de HDR-instellingen per scène of frame aan voor betere beeldkwaliteit.
• eARC (enhanced Audio Return Channel): Biedt een hogere bandbreedte voor audiooverdracht, essentieel voor geavanceerde audiosystemen.
• VRR (Variable Refresh Rate): Vermindert screen tearing en stotteren in games door de verversingssnelheid van de monitor synchroon te laten lopen met de framerate van de bron.

Om te controleren of HDMI-kabels compatibel zijn met 4K HDR-apparaten, is het belangrijk om na te gaan of ze over voldoende bandbreedte en de benodigde functies beschikken. De meest recente versie, HDMI 2.0, ondersteunt een vernieuwingsfrequentie van 60 Hz bij een resolutie van 4K, standaard Audio Return Channel (ARC) en HDR10.

Installatie van HDMI naar Glasvezel Converters

Het opzetten van een HDMI naar glasvezel verbinding voor lange afstanden vereist enkele cruciale stappen:

1. Kies een geschikte set HDMI naar Glasvezel Converters die de vereiste videoresolutie en audiofuncties (zoals 4K HDR en eARC) ondersteunt.
2. Sluit het HDMI-bronapparaat (bijv. mediaspeler, gameconsole) met een standaard HDMI-kabel aan op de ingangspoort van de zendereenheid.
3. Sluit één uiteinde van de glasvezelkabel aan op de zender. Leid de kabel naar de gewenste locatie, waarbij u zorgt voor minimale bochten en voorkomt dat deze beschadigd raakt.
4. Sluit het andere uiteinde van de glasvezelkabel aan op de ontvangereenheid.
5. Verbind de HDMI-uitgangspoort van de ontvanger met het weergaveapparaat (tv, projector) met behulp van een andere HDMI-kabel.
6. Schakel alle apparaten in en controleer of de signalen correct worden verzonden.

Probleemoplossing bij 4K Ultra HD HDMI Extenders

Bij het gebruik van HDMI-extenders, vooral voor 4K Ultra HD-resoluties, kunnen er problemen optreden die de signaaloverdracht kunnen onderbreken. Om een optimale 4K Ultra HD-resolutie te bereiken, dient u rekening te houden met de volgende factoren:

• Compatibiliteit van apparaten: Zorg ervoor dat alle aangesloten apparaten compatibel zijn met 4K-resolutie en HDMI 2.0 of hogere poorten hebben.
• Kwaliteit van kabels: Gebruik gecertificeerde HDMI-glasvezelkabels van hoge kwaliteit die de hogere datasnelheid die nodig is voor een 4K-scherm kunnen verwerken.
• Firmware-updates: Houd de firmware op elk apparaat up-to-date om te profiteren van eventuele prestatieverbeteringen.

Dolby Audio via HDMI Glasvezelkabels

Om Dolby Audio te ervaren via HDMI-glasvezelkabels, moet aan bepaalde technische eisen worden voldaan:

• Ondersteuning voor Dolby Audio: Zorg ervoor dat al uw audioapparatuur (AV-receivers, soundbars, luidsprekers) Dolby Audio-formaten ondersteunt.
• Bandbreedte: Alleen hoogwaardige HDMI-glasvezelkabels met voldoende bandbreedte kunnen high-definition audiosignalen verzenden.
• Broninstellingen: Controleer of het bronapparaat (bijv. Blu-ray-speler, streambox) is ingesteld om Dolby Audio uit te voeren.

Glasvezelsignaaloverdracht en Ongecomprimeerde Gegevens

Glasvezelsignaaloverdracht is gebaseerd op het verzenden van lichtsignalen via een glazen of kunststof kern. Dit is de meest effectieve methode om signaalverlies te minimaliseren en een hoge bandbreedte over lange afstanden te realiseren. Bij HDMI-glasvezelkabels worden de lichtsignalen aan de zendende kant omgezet in elektronische signalen en aan de ontvangende kant weer in lichtsignalen. Dit conversieproces garandeert dat video- en audiosignalen met hoge definitie kunnen worden overgedragen met minimale degradatie of interferentie.

De term "ongecomprimeerde gegevens" verwijst naar audio- en videosignalen die niet zijn gecomprimeerd om hun omvang te verkleinen. Dit is essentieel voor HDMI-glasvezelkabels om de best mogelijke geluids- en beeldkwaliteit te behouden. De bandbreedte die nodig is voor het verzenden van ongecomprimeerde informatie is aanzienlijk groter dan voor gecomprimeerde bestanden. Een 4K Ultra HD-video op 60 fps zonder compressie vereist bijvoorbeeld ongeveer 18 gigabits per seconde (Gbps). HDMI-standaarden zoals HDMI 2.0 en HDMI 2.1 zijn ontworpen om de overdracht van dit soort ongecomprimeerde gegevens met hoge bandbreedte mogelijk te maken.

Het gebruik van een HDMI-glasvezelkabel die aan deze vereisten kan voldoen, minimaliseert signaalverlies of degradatie tussen apparaten, wat resulteert in een grotere betrouwbaarheid voor zowel audio- als visuele weergavesystemen.

HDMI Glasvezelkabels voor Projectoren

HDMI-glasvezelkabels zijn bijzonder geschikt voor het aansluiten van projectoren, vooral wanneer hoge resolutie inhoud en langere kabellengtes vereist zijn. Traditionele koperen HDMI-kabels lijden aan signaalverzwakking en -degradatie over lange afstanden, een veelvoorkomend probleem bij projectoren die vaak op grote afstand van de bron worden geplaatst.

Het grootste voordeel van HDMI-glasvezelkabels voor projectoren is hun vermogen om ongecomprimeerde gegevens over zeer lange afstanden te verzenden zonder kwaliteitsverlies. Deze kabels kunnen 4K-video met 60 fps of zelfs 8K-video met 60 fps met HDR verwerken, waardoor de inhoud scherp, levendig en trouw aan de oorspronkelijke vorm blijft. Bovendien zijn deze kabels lichter dan hun koperen tegenhangers, wat de installatie vereenvoudigt, of het nu gaat om permanente installaties of tijdelijk gebruik.

HDMI Splitters en Switchers

Het gebruik van meerdere HDMI-ingangen en -uitgangen zorgt voor naadloze connectiviteit en meer controle over diverse audiovisuele bronnen en weergavemedia. In dergelijke opstellingen zijn HDMI-splitters en switchers onmisbaar.

Een HDMI-splitter neemt één invoerbron en verdeelt deze naar meerdere uitvoerschermen, waardoor het mogelijk wordt om een presentatie op meerdere schermen tegelijkertijd weer te geven. Matrixswitchers combineren beide functionaliteiten en maken onafhankelijke routering van meerdere invoerbronnen naar meerdere uitvoerdisplays mogelijk. Dit is ideaal voor vergaderruimtes, onderwijsinstellingen of thuisbioscopen waar talloze apparaten en schermen met elkaar verbonden moeten worden.

Het is belangrijk om ervoor te zorgen dat deze apparaten compatibel zijn met geavanceerde HDMI-standaarden zoals HDMI 2.1, omdat dit de grotere bandbreedte garandeert die nodig is voor inhoud met een hogere resolutie, inclusief 4K- en 8K-video's met HDR-ondersteuning.
