SCART-kabels en -connectoren werden oorspronkelijk ontwikkeld voor het verbinden van audiovisuele apparaten. Het SCART-systeem, ook wel bekend als de Euroconnector of Pertitel-connector, werd geïntroduceerd om RF-antenneconnectoren te vervangen en werd een standaard op AV-apparatuur zoals dvd-spelers, videorecorders en andere apparaten. Hoewel je tegenwoordig nog steeds SCART-aansluitingen op sommige apparaten kunt vinden, zijn HDMI- en DVI-verbindingen de voorkeurskeuzes geworden voor digitale signaaloverdracht.
SCART is een 21-pins connector die is ontworpen om standaarddefinitie videosignalen tussen twee AV-apparaten te verwerken. Het is een bidirectionele connector, wat betekent dat gegevens in beide richtingen kunnen worden overgedragen tussen de aangesloten apparaten. SCART ondersteunt verschillende signaaltypes, waaronder RGB, composiet en S-Video, evenals stereo- en mono-audiosignalen. Hoewel het primair voor standaarddefinitie is ontworpen, kan het in sommige configuraties ook worden gebruikt voor high-definition videosignalen.
Met de opkomst van HDMI-kabels en -connectoren, die standaard zijn op moderne platte televisies, is het gebruik van SCART-systemen aanzienlijk afgenomen. Desondanks blijft de SCART-connector een belangrijk onderdeel van veel oudere audiovisuele apparatuur.
De Functionaliteit en Signaaltypes van SCART
Een SCART-kabel heeft aan beide uiteinden een mannelijke connector die in de vrouwelijke poort van het apparaat past. Dit ontwerp is bedoeld om te voorkomen dat de kabel verkeerd wordt aangesloten, wat onjuiste verbindingen zou kunnen veroorzaken. Omdat SCART een multifunctionele connector is, kan deze worden gebruikt om verbinding te maken met verschillende signaaltypes.
De SCART-aansluiting die speciaal is ontworpen om alleen RGB-signalen te ondersteunen, is de RGB SCART-poort. Deze poort is geoptimaliseerd voor de overdracht van RGB-signalen, wat resulteert in een hogere beeldkwaliteit dan composiet video.
Verschillen met de Japanse Versie
De Japanse versie van SCART, ook wel bekend als EIAJ TTC-003 of JP-21 A, verschilt van de Europese tegenhanger in de pinlocatie. Dit betekent dat kabels die voor de Europese standaard zijn ontworpen, niet compatibel zijn met de Japanse standaard.
Signaaloverdracht via SCART
SCART-kabels maken de overdracht mogelijk van composiet en RGB (met composiet synchronisatie) video, stereo audio input/output en digitale signalering. Deze kabels zijn compatibel met zowel composietsignalen als RGB-video. Op de RGB SCART-kabels zijn specifiek de RGB-pinnen aangesloten, waardoor ze alleen RGB-beelden kunnen transporteren zonder de audio.
De volgende tabel toont de functies van elke pin in een Europese (EN 50049-1) SCART-kabel:
| Pin | Functie |
|---|---|
| 1 | Audio Out Right (Rechts Audio Uit) |
| 2 | Audio In Right (Rechts Audio In) |
| 3 | Audio Out Left/Mono (Links/Mono Audio Uit) |
| 4 | Ground (Aarde) |
| 5 | Blue Video (Blauw Videosignaal) |
| 6 | Audio In Left/Mono (Links/Mono Audio In) |
| 7 | Green Video (Groen Videosignaal) |
| 8 | Switching Voltage (Schakelspanning) |
| 9 | (Niet gebruikt in Europese standaard) |
| 10 | Data 1 (Data 1) |
| 11 | (Niet gebruikt in Europese standaard) |
| 12 | Data 2 (Data 2) |
| 13 | (Niet gebruikt in Europese standaard) |
| 14 | (Niet gebruikt in Europese standaard) |
| 15 | Red Video (Rood Videosignaal) |
| 16 | (Niet gebruikt in Europese standaard) |
| 17 | Composite Video Ground (Aarde Composiet Video) |
| 18 | (Niet gebruikt in Europese standaard) |
| 19 | Composite Video Out (Composiet Video Uit) |
| 20 | Composite Video In (Composiet Video In) |
| 21 | Ground (Aarde) |
Vergulde Connectoren en Retro Gaming
De vergulding op SCART-connectoren dient ter bescherming van de metalen delen tegen oxidatie, wat zorgt voor een betere en stabielere verbinding over tijd.

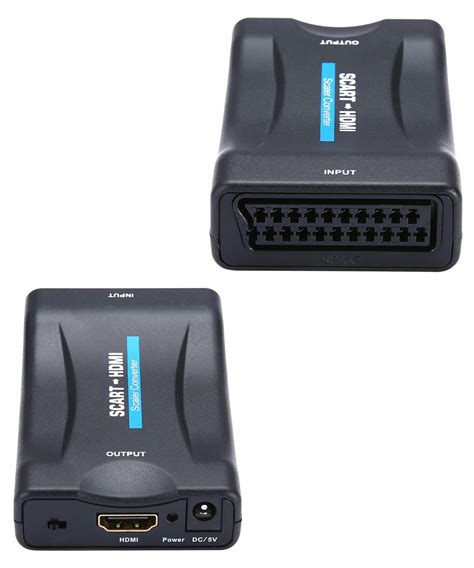

Voor liefhebbers van vintage gameconsoles is het mogelijk om deze nog steeds op moderne televisies aan te sluiten. Als de tv alleen een HDMI-poort heeft, kan een SCART-naar-HDMI-adapter uitkomst bieden. Een alternatieve methode is om gebruik te maken van een videorecorder of dvd-speler met een SCART-aansluiting. De console wordt dan aangesloten op de SCART-poort van de speler, en de speler wordt vervolgens met de tv verbonden.
Probleemoplossing bij SCART-verbindingen
Als een SCART-kabel niet werkt, zijn er verschillende stappen die ondernomen kunnen worden voor probleemoplossing. Aangezien de kabel is ontworpen om in slechts één positie te passen, zouden onjuiste pinverbindingen geen probleem moeten zijn. Het is echter mogelijk dat de kabel en de stopcontacten schoonmaak nodig hebben.
Voordat met het reinigen wordt begonnen, moeten alle apparaten en kabels worden losgekoppeld van de stroombron. Stof en vuil kunnen worden verwijderd met een zachte borstel en een pluisvrije microvezeldoek. Voor moeilijk bereikbare plekken kunnen tandenstokers of oordopjes worden gebruikt, maar wees voorzichtig met scherpe voorwerpen. Kleine hoeveelheden roest of corrosie kunnen worden aangepakt met schuurpapier. Hardnekkig vuil kan worden verwijderd met een isopropyloplossing of geschikte reinigingsmiddelen.
Als reinigen het probleem niet oplost, kan het nuttig zijn om de pinfuncties te raadplegen om te bepalen of een specifieke pin niet functioneert. Het probleem kan ook liggen bij de hardware van de apparaten of de sockets zelf.
Vergelijking met HDMI en DVI
SCART-kabels zijn primair ontworpen voor analoge signaalverbindingen. In tegenstelling hiermee is DVI (Digital Visual Interface) ontworpen om ongecomprimeerde digitale video te verzenden. Een belangrijk verschil is dat DVI-kabels geen audiosignalen kunnen dragen, terwijl HDMI zowel audio als video kan verzenden.
Vergeleken met de maximale resolutie van 560p die SCART kan ondersteunen, biedt HDMI ondersteuning voor 1080p-resolutie. HDMI is de nieuwste standaard en is te vinden op vrijwel alle moderne audio- en videoapparaten.
Historische Context en Ontwikkeling van SCART
SCART, of Euroconnector, is een oorspronkelijk Franse standaard die werd ontwikkeld om het aansluiten van audiovisuele apparaten te vereenvoudigen. Vóór de introductie van SCART was er geen gestandaardiseerde manier om signalen naar televisies te sturen, afgezien van de hoogfrequente antenne-ingang, en zelfs deze aansluitingen verschilden per land. Op apparaten met een video-ingang was deze connector vaak fabrikantspecifiek.
Dankzij SCART werd het aansluiten van apparaten aanzienlijk eenvoudiger. Er was slechts één kabel nodig die niet verkeerd kon worden aangesloten en die een veelheid aan signalen kon transporteren, waardoor extra kabels overbodig werden.
Composiet Video versus RGB
Naast het conventionele composiet videosignaal, bood SCART ook de mogelijkheid om signalen in RGB-formaat uit te zenden. Het composietsignaal leidt vaak tot kwaliteitsverlies van het beeld omdat het gecomprimeerd moet worden binnen de beperkte bandbreedte. Bij RGB is er zoveel analoge bandbreedte beschikbaar als de bekabeling toelaat, wat resulteert in een betere beeldkwaliteit.
De RGB-implementatie in SCART is vrijwel compatibel met de VGA-standaard die in de computerwereld wordt gebruikt. De belangrijkste verschillen zijn de vaste horizontale synchronisatiefrequentie van 15,625 kHz bij SCART en de variabele, maar minimaal 31 kHz, bij VGA. Hoewel de verschillen klein zijn, kan vrijwel elke computer een RGB-SCART-signaal genereren. Helaas werd deze mogelijkheid vanwege gebrek aan softwareondersteuning weinig benut.
Toevoeging van S-Video en D²B
In de SCART-connector was aanvankelijk S-Video niet voorzien. Dit formaat biedt een aanzienlijk betere beeldkwaliteit dan composiet, maar minder dan RGB. Hoewel vanuit het oogpunt van SCART feitelijk overbodig, werd S-Video in de jaren '90 populair en werd een S-Videofunctie aan SCART toegevoegd. Luminantie en chrominantie zijn een uitbreiding op de oorspronkelijke standaard.
D²B (Digital Data Bus) is een IEC-standaard voor een seriële communicatiebus die oorspronkelijk door Philips in de jaren '70 werd ontwikkeld voor huisautomatisering.
Controverse rond de Oorsprong van SCART
Er wordt gesuggereerd dat een van de oorspronkelijke doelen van SCART het beperken van de import van televisies uit het buitenland was. In Frankrijk bestond vroeger wetgeving die import verbood als een televisie het oude 819-lijnen televisiesysteem niet aankon. Toen dit systeem verdween, werd volgens sommigen de SCART-connector geïntroduceerd, waardoor geïmporteerde televisies verplicht werden deze connector te hebben.
Vroege prototypes van apparaten beschikten niet over een eigen scherm, maar gebruikten de televisie ervoor. Omdat een hoogfrequente aansluitmethode tot slechte tekstscherpte leidde, was een RGB-mogelijkheid op televisies bijzonder welkom.
SCART in Moderne Toepassingen en Toekomstperspectieven
Ondanks de opkomst van digitale standaarden, wordt SCART nog steeds gebruikt voor het aansluiten van apparaten op televisies. Zo worden decoders voor digitale televisie via SCART aangesloten. Er werd verwacht dat in de toekomst het uitwisselen van High Definition-beelden (HD) via SCART mogelijk zou worden, hoewel dit door de beperkingen van de analoge aard van SCART niet optimaal is.
Een significant nadeel van SCART is dat het alleen stereogeluid kan verwerken en niet geschikt is voor Dolby Digital geluid (5.1). Voor de beste beeldkwaliteit wordt aangeraden om een zo kort mogelijke SCART-kabel te gebruiken.
Met de huidige stand van technologie, waar draadloze verbindingen en cloudopslag de norm worden, neemt het belang van fysieke kabelverbindingen af. Echter, voor apparatuur die nog steeds gebruikmaakt van SCART, blijft het een functionele en betrouwbare oplossing voor analoge audio- en videosignalen.
