Deze handleiding beschrijft hoe u digitale televisie kunt aansluiten. U leert welke kabels u nodig heeft, hoe u deze aansluit en hoe u de instellingen configureert voor zowel een digitale ontvanger als een Ci+ module.
Benodigdheden voor Digitale Televisie
Om digitale televisie aan te sluiten, heeft u de volgende kabels en componenten nodig:
- Een antenne- of coaxkabel voor de signaalverbinding van de muur naar de digitale tv-ontvanger.
- Een HDMI-kabel om het beeld van de ontvanger naar de televisie over te brengen.
- Een optische audiokabel voor het geluid van de digitale tv-ontvanger naar een audioset.
- Een digitale ontvanger (decoder) of een Ci+ module.
- Een antenne om het signaal uit de ether op te vangen (indien van toepassing).
- Een smartcard voor de decoder of Ci+ module.
Bij het aansluiten van kabels is het belangrijk om te weten dat de ene kant van de kabel een 'stekker' (mannetje) is en de andere kant een 'bus' (vrouwtje). De kant met het mannetje steekt u in de 'cable in' aansluiting van de digitale tv-ontvanger.

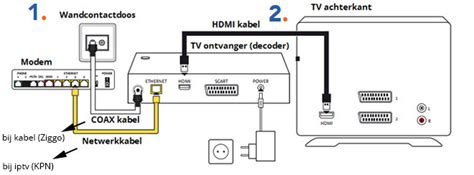

Aansluiten met een Digitale TV Ontvanger
Volg deze stappen om uw digitale tv-ontvanger aan te sluiten:
- Steek één uiteinde van de HDMI-kabel in de HDMI-aansluiting van de tv-ontvanger en het andere uiteinde in de HDMI-aansluiting aan de achterkant van de televisie.
- Zorg ervoor dat de televisie is ingesteld op het juiste kanaal waarop de digitale tv-ontvanger is aangesloten.
- Stop de smartcard in de decoder.
- Stel de taal en de codes in. Deze informatie kunt u vinden in de handleiding van de decoder.
- Voer aan de hand van uw postcode de frequentie- en netwerkcode in.
- Druk vervolgens op 'zoeken'. De decoder zal automatisch alle tv- en radiozenders zoeken.

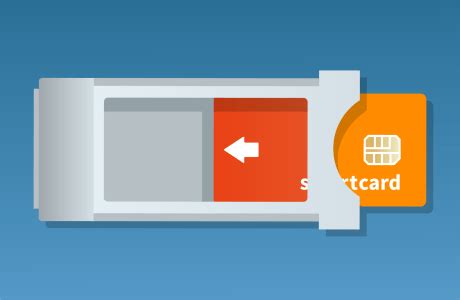

Aansluiten met een Ci+ Module
Als alternatief voor een decoder kunt u ook een Ci+ module gebruiken:
- Stop de smartcard in de Ci+ module.
- Steek de Ci+ module in de daarvoor bestemde sleuf in de televisie.
- Voer de twee codes in die u kunt vinden in de handleiding van de Ci+ module.
- Voer aan de hand van uw postcode de frequentie- en netwerkcode in.
- Na het invoeren van de codes worden alle zenders automatisch gevonden.
Alternatieve Aansluitmethoden en Componenten
Er zijn verschillende manieren waarop het TV-signaal uw huis kan bereiken, waaronder via de coaxkabel, het telefoonnet, glasvezel, een antenne (ether) of een schotelantenne. De keuze van de methode beïnvloedt de aansluitprocedure.
Aansluiten via Coax Huisaansluiting
Wanneer het TV-signaal via de coax huisaansluiting binnenkomt:
- Plaats de TV-ontvanger naast uw televisie.
- Sluit de coaxkabel aan op de achterkant van de TV-ontvanger.
- Sluit vervolgens een HDMI-kabel aan op de TV-ontvanger en op een beschikbare HDMI-aansluiting achterop uw TV. Indien uw TV geen HDMI-aansluiting heeft, kunt u een Scart-kabel gebruiken.
- Sluit de voedingsadapter aan op de TV-ontvanger en steek de stekker in het stopcontact.
Kabelkwaliteit en KabelKeurmerk
Voor een optimale beeldkwaliteit is het cruciaal om kabels van goede kwaliteit te gebruiken. Kabels van mindere kwaliteit kunnen de beeldkwaliteit drastisch verminderen.
Indien u een abonnement bij een kabelmaatschappij heeft, dient u coaxkabels en bijbehorende aansluitmaterialen te gebruiken. Om zeker te zijn van een goede weergave, is het aan te raden om te kiezen voor producten met het KabelKeurmerk van NLkabel.
Met de KabelKeur-antennecontactdoos kunt u eenvoudig een coaxaansluitpunt op of in de muur realiseren. Deze contactdoos is geschikt voor radio, tv en digitale diensten.
Signaal Splitsen en Versterken
In sommige gevallen is het nodig om uw antennesignaal te splitsen, bijvoorbeeld om het te gebruiken voor zowel een televisie als een decoder. Dit kan eenvoudig met de KabelKeur 2-weg-opsteekverdeler, waarmee u een extra tv-aansluiting realiseert die optimaal beschermd is tegen stoorsignalen.
De 2-weg-splitter, voorzien van een metalen behuizing en viervoudige HF-afscherming, kan ook gebruikt worden om het internet- en telefoniesignaal van elkaar te scheiden. Voor een minimale signaalverlies sluit u deze splitter aan met F-connectoren.
Dankzij de KabelKeur antenneversterker kunt u eenvoudig diensten zoals films en 'uitzending gemist' bestellen bij uw kabelmaatschappij. Deze versterker is geschikt voor radio, tv en digitale diensten en versterkt het binnenkomende coaxsignaal. Hij beschikt over vier retourgeschikte uitgangen en is geschikt voor kabellengtes tot 15 meter.
Connectoren voor Coaxkabels
Er worden twee soorten aansluitingen verkocht voor de coaxkabel: de F-connector en de IEC-connector.
- De F-connector is een connector met schroefdraad. Deze past niet direct op uw TV, maar wordt gebruikt voor het netwerk zelf, zoals op versterkers en bij splitters.
- De IEC-connector is de meest bekende connector, verkrijgbaar in mannelijke en vrouwelijke uitvoeringen.
Voor een goede ontvangst wordt aangeraden zoveel mogelijk KabelKeur F-connectoren te gebruiken.
Met de Kabelkeur-coaxkabel kunt u een antenne-installatie aanleggen en de radio-, tv- of mediabox eenvoudig aansluiten. De coaxkabel is viervoudig afgeschermd tegen storingen en heeft een dikkere kern voor een storingsvrij beeld.
Als u een coaxkabel zelf op lengte maakt, zorg er dan voor dat de kabel niet langer dan 10 meter wordt. Indien dit onvermijdelijk is, plaats dan een versterker tussen de kabel.
Na het aansluiten van de coaxkabel, sluit u een HDMI-kabel aan op de TV-ontvanger en op een beschikbare HDMI-aansluiting achterop uw TV. Indien uw TV geen HDMI-aansluiting heeft, kunt u een Scart-kabel gebruiken. Sluit als laatste de voedingsadapter aan op de TV-ontvanger en steek de stekker in het stopcontact.
Internet via UTP Kabel en Netwerk Componenten
Wanneer u internet via een UTP-kabel wilt aansluiten, zijn er specifieke componenten en procedures nodig. Het is belangrijk te weten dat internet niet over een HDMI-kabel loopt.
Netwerkbekabeling en Categorieën
Voor het aanleggen of vervangen van netwerkbekabeling zijn er verschillende categorieën UTP-kabels beschikbaar, elk met specifieke snelheden en bandbreedtes:
- Cat 5e en Cat6: Ondersteunen snelheden tot 1000 Mbit/s en zijn geschikt voor gigabit netwerken. Cat6 heeft een bandbreedte van 250 MHz, wat 2,5 keer zo groot is als die van Cat5e.
- Cat6a en Cat7: Geschikt voor 10-Gig netwerken met snelheden tot 10.000 Mbit/s. Cat6a heeft een bandbreedte van 500 MHz, terwijl Cat7 600 MHz biedt.
- Cat8: De nieuwste generatie, ondersteunt snelheden tot 40 Gbit/s met een bandbreedte van 2000 MHz, en wordt voornamelijk gebruikt in grote professionele IT-netwerken.
Materiaal van de Kabelkern
Bij de keuze van een categorie kunt u kiezen tussen CCA (Copper Clad Aluminum) en 100% koper. Een 100% koperkabel is de beste keuze omdat deze minder gevoelig is voor kabelbreuk en netwerksignalen beter geleidt.
Soepele vs. Stugge Kabels
Voor het afmonteren van een kabel op een connector gebruikt u een soepele kabel. Als u de kabel aan de ene zijde op een LSA-strook en aan de andere zijde aan een RJ45-stekker wilt aansluiten, kiest u een stugge kabel en een connector die geschikt is voor stugge kabels.
UTP vs. FTP Kabels
Bij een kabel op rol kunt u kiezen tussen een onafgeschermde (UTP) en afgeschermde (FTP) kabel. Als de kabel niet naast een stroom- of coaxkabel ligt en uw overige netwerkcomponenten en kabels onafgeschermd zijn, volstaat een UTP-kabel.

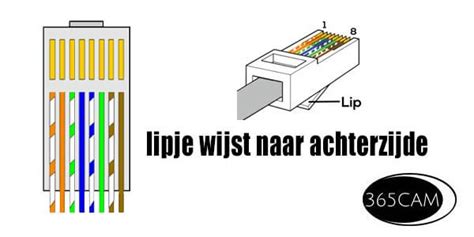

Aansluiten van een RJ45 Stekker
Het aansluiten van een RJ45-stekker op een UTP-kabel gebeurt in een aantal stappen:
- Verwijder de kabelmantel van de netwerkkabel met een striptang.
- Leg de kabeladers in de juiste volgorde (specifieke volgorde wordt bepaald door de standaard, bijv. T568A of T568B).
- Knip de aders recht en op gelijke lengte af voordat u ze in de connector plaatst.
- Plaats de aders in de connector.
- Controleer de verbinding tussen kabel en stekker met een speciale kabeltester om een sterke en stabiele netwerkverbinding te garanderen.
Bij een connector met hulpstuk volgt u dezelfde stappen voor het strippen en ordenen van de aders. Vervolgens plaatst u de aders volgens de kleurvolgorde in het meegeleverde hulpstukje, waarna u de aders in de connector plaatst.
Verlengen van een Internetkabel
Als u een internetkabel wilt verlengen, kunt u gebruik maken van koppelstukken waarmee u twee RJ11 of RJ45 stekkers met elkaar verbindt. Het koppelstuk heeft twee poorten waarin u de connectoren klikt.
Probleemoplossing en Aanvullende Informatie
Bij problemen met de wifi-ontvangst op een Samsung TV, waarbij een monteur een 'switchbox' adviseert, is het belangrijk om de juiste component te begrijpen. Een monteur bedoelt waarschijnlijk een netwerkswitch, geen switchbox.
Om bedraad internet naar de TV-ontvanger en televisie te realiseren, is het volgende scenario van toepassing:
- Een UTP-kabel vanaf het modem gaat naar de netwerkswitch.
- Vanaf de switch worden twee kabels (één voor de TV-ontvanger en één voor de televisie, indien deze ook bedraad internet nodig heeft) aangesloten.
- De TV-ontvanger heeft een UTP-kabel nodig voor internet en een HDMI-kabel voor beeld.
Een 5-poorts switch is vaak voldoende. Er zijn ook 'Managed' switches beschikbaar die meer instelmogelijkheden bieden.
Het is essentieel om de exacte modelcode van uw Samsung TV te achterhalen voor specifieke informatie en ondersteuning.
Digitenne en Internet
Het is belangrijk te weten dat Digitenne niets met internet van doen heeft. Digitenne is een uitzendsysteem dat vergelijkbaar is met traditionele radio-uitzendingen: de zenders zenden uit en de ontvanger ontvangt het signaal.
Als u toch internettoegang nodig heeft voor streamingdiensten zoals Videoland, kunt u uw smartphone gebruiken door deze op 4G/5G te zetten en de hotspot-functie te activeren. Dit creëert een wifi-netwerk dat u kunt gebruiken voor uw apparaten binnen een straal van ongeveer 5 meter, waarbij uw mobiele databundel wordt gebruikt.
