Het correct afstellen van de LNB (Low Noise Block downconverter) is cruciaal voor een optimale ontvangst van satellietsignalen. De LNB is een essentieel onderdeel van een satellietschotel dat het ontvangen signaal van de satelliet omzet naar een lagere frequentie, zodat de satellietontvanger het kan verwerken.
De Juiste Afstelling van de LNB

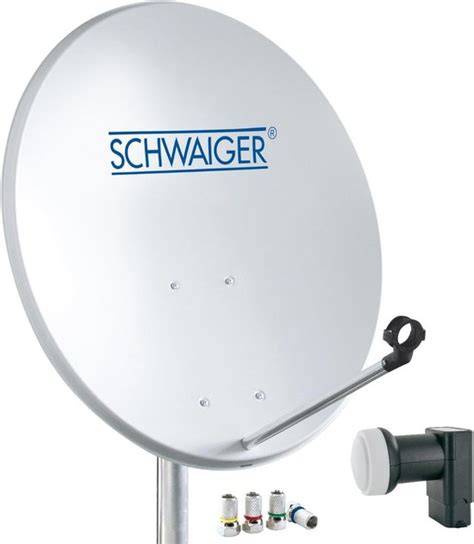

Een belangrijk aspect bij de installatie van een satellietschotel is de afstand tussen de schotel en de LNB. Deze afstand, ook wel de focusafstand genoemd, is afhankelijk van de grootte van de schotel. Voor een schotel van 60 centimeter zou de afstand van de schroef waarmee de LNB is vastgezet, bijvoorbeeld 54 centimeter moeten zijn.
Om de LNB nauwkeurig af te stellen, kan een eenvoudige methode worden toegepast met behulp van een zaklamp. Plaats de zaklamp op de positie van de LNB en zorg ervoor dat deze goed is vastgezet, eventueel met behulp van een adapterring. Richt de zaklamp vervolgens op de schotel. Het doel is om de lichtkring van de zaklamp zo te positioneren dat deze even ver af is van de bovenrand als van de onderrand van de schotel. Dit helpt om het brandpunt van de schotel te vinden.
Bij het afstellen van de arm, waarbij men probeert een zo groot mogelijke 'floodcirkel' te creëren die vol op de schotel valt, kan de positie van de lichtkring soms lager uitkomen dan verwacht. Dit kan in eerste instantie verrassend zijn, maar deze methode kan de ontvangst wel degelijk verbeteren. Het is belangrijk om te onthouden dat een nieuwe schotel, met een kaarsrechte arm volgens specificaties, ontworpen is om een laserpoint of lichtstraal exact in het brandpunt te laten vallen.
Monoblock LNB's: Ontvangst van Meerdere Satellieten
Een monoblock LNB is een ontvangstkop die ontworpen is om signalen van meerdere satellieten te ontvangen. Dit type LNB wordt vaak gebruikt voor de ontvangst van twee of zelfs drie satellieten.
Hoe Monoblock LNB's Werken
Binnenin een monoblock LNB bevinden zich ook diseqc-switches. Deze schakelaars zorgen ervoor dat de signalen van de verschillende LNB's worden samengevoegd en via één coaxkabel naar de satellietontvanger worden gestuurd.
Historische Ontwikkeling van Monoblock LNB's

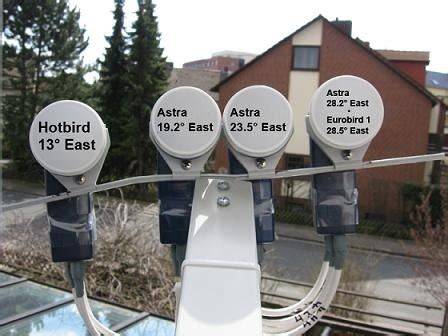

Het eerste monoblock LNB werd ontwikkeld voor de gelijktijdige ontvangst van de Astra 19,2 graden oost en de Hotbird 13 graden oost satellieten. Dit wordt een 6-graden monoblock genoemd, omdat de satellieten ongeveer 6 graden uit elkaar staan (19,2 - 13 = 6,2 graden). Deze satellieten waren destijds enkele van de eerste geostationaire satellieten die voor tv-uitzendingen werden gebruikt.
Later, toen de Astra 23,5 graden oost satelliet ook op de Clarke Beltbaan werd gepositioneerd, bracht Astra een monoblock LNB op de markt voor de ontvangst van de Astra 19,2 en 23,5 graden oost. Dit type LNB wordt vaak een 4,3-graden monoblock genoemd. SES Astra noemde deze specifieke ontvangstkop echter geen monoblock, maar een duo-LNB, speciaal ontworpen voor de twee Astra-satellieten.
LNB Skew en Geografische Invloeden
Normaal gesproken worden de signalen van een satelliet, met name de kruispolarisatie, vanuit hun positie in de ruimte recht horizontaal en verticaal uitgezonden. Echter, omdat de doelgroep voor veel satellietuitzendingen zich in West-Europa bevindt, en de satellieten zich zo'n 15 tot 23 graden oostelijker bevinden, kan de skew van de LNB (de rotatie van de ontvangstkop) aanzienlijk moeten worden aangepast.
Dit heeft consequenties voor monoblock LNB's, waarin de antennes doorgaans recht gemonteerd zijn. Om deze reden heeft SES Astra de antennes in hun duo-LNB's schuin gemonteerd. Dit is een aanpassing die specifiek gericht is op de ontvangst in West-Europa.
Regionale Aanpassingen
Wanneer een dergelijke duo-LNB in regio's zoals Portugal of Spanje wordt gebruikt, waar de kijkhoek ten opzichte van de satellieten anders is, moet de duo-LNB veel schuiner worden ingesteld. In dergelijke gevallen kan de standaard stand van de antennes in de duo-LNB niet meer optimaal zijn. Het kan dan beter zijn om in deze regio's een reguliere monoblock LNB te gebruiken in plaats van een duo-LNB.
In regio's zoals Spanje, Portugal en Griekenland kan het nodig zijn om de LNB-instellingen aan te passen, omdat satellieten zoals Astra 1, 3 en Hotbird voornamelijk op Midden-Europa zijn gericht. Dit betekent dat de schotel in deze gebieden schuiner naar de satelliet gericht staat.
Hoewel moderne ontvangsttechnologieën dit probleem grotendeels compenseren, kan het in uitzonderlijke gevallen nodig zijn om de LNB handmatig aan te passen. Als uw systeem beschikt over een automatische 'skew'-functie, wordt dit proces automatisch uitgevoerd. De benodigde waarden voor de skew-instelling moeten worden bepaald vanaf de schotel, bekeken vanuit het perspectief van de LNB.
