De ontvangst van televisiesignalen via de satelliet omvat een complex samenspel van technologieën en componenten. Van de uitzending vanaf de aarde tot de uiteindelijke weergave op uw televisiescherm, elk element speelt een cruciale rol in de kwaliteit en continuïteit van de signaaloverdracht.
Kernbegrippen in Satelliet TV
Om de werking van satelliet-tv te begrijpen, is het essentieel om de belangrijkste termen en hun betekenis te kennen.
Satellieten en hun Banen
Satellieten die worden gebruikt voor televisie-uitzendingen bevinden zich in een geostationaire baan, ongeveer 35.786 kilometer boven het aardoppervlak, boven de evenaar. Deze baan, ook wel de Clark-Belt genoemd naar Arthur Clarke, zorgt ervoor dat de satellieten schijnbaar stil boven een bepaald punt op aarde lijken te hangen, omdat hun omloopsnelheid gelijk is aan die van de aarde. Deze satellieten maken gebruik van zonnepanelen voor energie, maar tijdens de herfst en lente, wanneer de aarde tussen de zon en de satelliet komt, schakelen ze tijdelijk over op accu's.
Transponders en Frequentiegebieden
TV-beelden worden vanaf de satelliet via zogenaamde transponders naar de aarde gestuurd. Een transponder fungeert als een "antwoord-zender" die de signalen van een krachtige zender op aarde weer terugkaatst. Eén transponder kan meerdere digitale TV- en radiozenders tegelijkertijd uitzenden, wat een efficiënt gebruik van frequentiebanden mogelijk maakt. Dit is een significant verschil met de oude analoge techniek, waarbij slechts één programma per transponder kon worden uitgezonden.
Het frequentiegebied waarbinnen verschillende signalen worden getransporteerd, is cruciaal. Met uw decoder scant u de volledige bandbreedte van een satelliet, zoals Astra, op zoek naar verschillende zenders. De frequentie waarop signalen naar de aarde worden gezonden, is een van de basiselementen in satellietcommunicatie.
Modulatie en Signaaloverdracht
Modulatie is de techniek waarbij informatie wordt omgezet in een golfvorm die kan worden uitgezonden. Voor digitale satelliet-tv is QPSK (Quadrature Phase Shift Keying) een veelgebruikte modulatiemethode. De Symbol Rate geeft aan uit hoeveel bits een digitaal gemoduleerde draaggolf bestaat; een hogere Symbol Rate maakt de overdracht van meer informatie mogelijk.
Digitale Video Broadcasting (DVB) is de norm voor het digitaal verzenden van programma's, en wordt onder andere gebruikt door TV VLAANDEREN. De standaard voor uitzendingen kan variëren, met DVB-S voor SD-kwaliteit en DVB-S2 voor HD-kwaliteit.
Signaalversterking en Demping
Wanneer de spanning van een signaal te zwak is, kan een antenneversterker worden gebruikt om het signaal te versterken. Omgekeerd kunnen waterdruppels in de lucht, of een te sterk signaal uit de LNB, het satellietsignaal dempen of storingen veroorzaken. Een demper zwakt een te sterk signaal af om dit probleem te verhelpen.
Componenten van een Satellietontvangstsysteem
Een typisch satellietontvangstsysteem bestaat uit verschillende essentiële componenten die samenwerken om de signalen te ontvangen en te verwerken.
De Satellietschotel en LNB

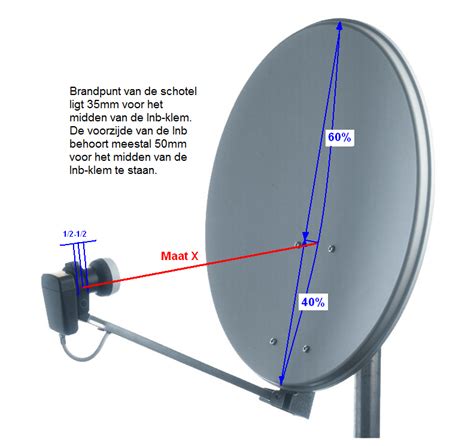

De satellietschotel (ook wel paraboolantenne genoemd) is ontworpen om signalen van de satelliet te verzamelen en te bundelen naar het brandpunt. De azimuth geeft de kompasrichting aan waarin de satelliet staat, bijvoorbeeld 19.2 graden voor de Astra-satelliet. De elevatiehoek is de verticale hoek waaronder de schotel moet worden gericht. Hevige windstoten kunnen de schotel doen draaien, waardoor de azimuth niet meer correct is en het signaal wegvalt.
De LNB (Low Noise Block downconverter) bevindt zich in het brandpunt van de schotel en vangt het gebundelde elektrische signaal op. De kwaliteit van de LNB, met name het ruisgetal (idealiter kleiner dan 1dB), is van groot belang voor een goede ontvangst. Een LNBF is een LNB met een geïntegreerde feedhorn en polarisatiekeuze. De feedhorn, ook wel belichter genoemd, is bevestigd op de LNB en is essentieel voor het opvangen van het signaal.
Het signaal van de LNB wordt via een speciale coaxkabel naar de ontvanger geleid. De kwaliteit van deze kabel en de toegepaste connectoren, zoals de F-connectoren, hebben een aanzienlijke invloed op de beeldkwaliteit. De connector aan de LNB-zijde moet goed afgedicht zijn om vochtindringing te voorkomen.
De L.O. (Local Oscillator) in de LNB verlaagt de frequentie van het signaal van de LNB naar een lagere frequentie die via de coaxkabel naar de decoder kan worden getransporteerd.
De Ontvanger (Decoder)
De decoder of satellietontvanger is het apparaat dat de ontvangen signalen verder verwerkt en bruikbaar maakt voor de televisie. Digitale ontvangers kunnen versleutelde programma's ontcijferen. Dit gebeurt vaak met een Conditional Access Module (CAM), zoals Irdeto, die samen met een smartcard de signalen ontcijfert.
De smartcard bevat de ontvangstrechten van de consument en maakt het mogelijk om gecodeerde signalen zichtbaar te maken. Programma's van bijvoorbeeld TV VLAANDEREN zijn voorbeelden van gecodeerde signalen die met een decoder gedecodeerd worden.
Met de decoder kunt u de volledige bandbreedte van een satelliet afscannen op zoek naar zenders. Een datastream omvat het totale digitale signaal (video, audio en teletekst) voor een aantal TV-programma's.
Astra Digitale Radio (ADR) is een voorziening van Astra waarmee hoogwaardige stereo radioprogramma's via de satelliet kunnen worden uitgezonden.
Specifieke Satellietposities en Dekkingsgebieden
Verschillende satellieten bevinden zich op specifieke posities in de ruimte en hebben elk een eigen dekkingsgebied (footprint) op aarde. Schotels die buiten dit gebied zijn opgesteld, zullen de signalen zwakker of niet ontvangen.
Astra Satellieten
De Astra-satelliet staat op 19.2 graden oost en zendt voornamelijk Duitse zenders uit. De Astra 1L satelliet bevindt zich op dezelfde positie. TV VLAANDEREN en Canal Digitaal maken gebruik van de Astra 3 satelliet op 23.5 graden oost voor hun Nederlandstalige en commerciële zenders.
De Astra 2/Eurobird op 28.2 graden oost biedt een groot aanbod aan FTA (Free-to-Air) zenders. Het is belangrijk om te weten dat de Astra 3 en met name de Astra 2/Eurobird niet in vrijwel heel Europa te ontvangen zijn, wat problemen kan opleveren voor mensen die in het buitenland verblijven.
De Astra 1 satelliet biedt met zijn 100 transponders toegang tot honderden TV- en radiozenders.
Hotbird Satelliet
De Hotbird positie op 13 graden oost omvat drie satellieten en bestrijkt een veel groter gebied dan de Astra. Hoewel deze positie met een kleine schotelantenne te ontvangen is, zendt deze voor Nederlanders amper Nederlandstalige programma's uit. Desondanks is de Hotbird populair vanwege het grote aanbod aan vrij te ontvangen internationale zenders, waaronder veel digitale televisie- en radiozenders.
Andere Satellieten en Ontvangstmogelijkheden
Naast de Astra en Hotbird zijn er tal van andere satellieten die via schotelantennes te ontvangen zijn, zoals de Thor, Eutelsat, en Turksat. Veel buitenlandse zenders zijn gratis/Free To Air te bekijken zonder abonnement. BVN is een van de Nederlandse zenders die gratis te ontvangen is.
Technische Aspecten en Probleemoplossing
De ontvangstkwaliteit kan worden beïnvloed door diverse technische factoren. Het correct instellen van de schotel en de componenten is essentieel.
Uitrichten van de Schotel
Het correct instellen van de azimuth en elevatiehoek is cruciaal voor een optimale signaalontvangst. Door hevige windstoten kan de schotel gaan draaien, waardoor deze opnieuw moet worden uitgericht. Dit proces vereist precisie; de openingshoek van een schotel is slechts ongeveer 1 graad.
Bij het handmatig uitrichten van de schotel kan een satelliet-finder worden gebruikt. Deze apparaten helpen bij het vinden van de juiste satelliet door gebruik te maken van transpondersignalen. Automatische schotels maken ook gebruik van transponders om de juiste satelliet te identificeren. Als een van de ingestelde transponders niet wordt ontvangen, zoekt de schotel verder af.
Signaalkwaliteit en Interferentie
Waterdruppels in de lucht kunnen het satellietsignaal dempen. Ook zonne-ruis, wanneer de schotel rechtstreeks in de zon kijkt, kan de ontvangst verstoren.
Forward Error Correction (FEC) technologie wordt gebruikt om fouten die tijdens het transport van digitale satellietsignalen kunnen ontstaan, automatisch te corrigeren. Dit gebeurt met behulp van extra uitgezonden correctiebits.
Ruisonderdrukking is een belangrijk aspect in de elektronica om ongewenste neveneffecten te minimaliseren. Het ruisgetal van de LNB moet zo laag mogelijk zijn.
Polarisatie verwijst naar de richting van de trillingen van de uitzendgolf, die verticaal of horizontaal kan zijn. Sommige LNB's kunnen tussen deze twee polarisaties schakelen.
Coaxkabels en Connectoren
De kwaliteit van de coaxkabel en de connectoren heeft grote invloed op de signaaloverdracht. Lange coaxkabels kunnen leiden tot signaalverzwakking. In dergelijke gevallen kan het beter zijn om de HF-print van de ontvanger dichter bij de schotel te monteren.
De F-connector wordt gebruikt om de coaxkabel aan de LNB en de ontvanger te bevestigen. Goede afdichting van de connector aan de LNB-zijde is essentieel om vochtindringing te voorkomen.
Gecodeerde Zenders en CAM's
Veel zenders zijn gecodeerd en vereisen een Conditional Access Module (CAM) en een smartcard om te kunnen worden bekeken. Irdeto is een bekend merk CAM dat door TV VLAANDEREN wordt ondersteund.
Moderne Ontwikkelingen
De ontwikkeling van satelliet-tv staat niet stil. Er wordt gewerkt aan nieuwe generaties satellieten met meer transponders en hogere zendvermogens, zoals de quasi-DB-satellieten. Ook de technische ontwikkeling van ontvangers gaat door, met aandacht voor het optimaliseren van de ontvangst van signalen met een steeds hoger zendvermogen.
Satellietschotel afstellen met SatFinder Lite - Arob Antennebouw
Terminologie en Afkortingen
- ADR: Astra Digitale Radio
- CAM: Conditional Access Module
- DVB: Digital Video Broadcasting
- EPG: Elektronische Programma Gids
- FEC: Forward Error Correction
- LNB: Low Noise Block downconverter
- LNBF: LNB met geïntegreerde feedhorn en polarisatiekeuze
- L.O.: Local Oscillator
- MPEG: Moving Picture Experts Group
- OSD: On Screen Display
- PID: Packet Identifier
- QPSK: Quadrature Phase Shift Keying
- FTA: Free-to-Air (gratis te ontvangen)
