SCART-kabels: Een Uitgebreide Gids

SCART-kabels en -connectoren, ook bekend als Péritel of Euroconnector, waren lange tijd de standaard voor het aansluiten van audiovisuele apparaten. Dit systeem, ontworpen om RF-antenneconnectoren te vervangen, werd een integraal onderdeel van AV-apparatuur zoals dvd-spelers en videorecorders.

De SCART-connector: Functionaliteit en Specificaties

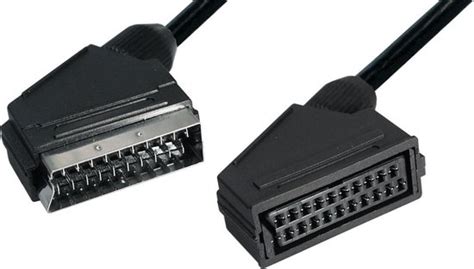

De SCART-connector is een 21-pins aansluiting die ontworpen is om zowel analoge audio- als videosignalen in beide richtingen te verwerken. Dit bidirectionele karakter maakt het mogelijk om gegevens vanaf elk aangesloten apparaat over te dragen. Hoewel HDMI en DVI nu de voorkeurskeuzes zijn voor digitale overdracht, kan SCART diverse signaaltypes verwerken, waaronder:

• Video: Composiet, S-Video, RGB en Component video.
• Audio: Stereo en mono.

De connector is ontworpen met een inkeping aan één zijde, wat zorgt voor een correcte oriëntatie en het onmogelijk maakt om de kabel verkeerd aan te sluiten. Dit elimineert het risico op onjuiste pinverbindingen die de beeld- en geluidskwaliteit negatief zouden kunnen beïnvloeden.

Historische Context en Evolutie

SCART werd in 1978 geïntroduceerd in Europa, voornamelijk in Frankrijk, en won snel aan populariteit dankzij de eenvoud en veelzijdigheid. Vóór de komst van SCART was er geen gestandaardiseerde manier om signalen naar televisies te sturen, anders dan via de hoogfrequente antenne-ingang, en zelfs deze aansluitingen verschilden per land. SCART vereenvoudigde het aansluitproces aanzienlijk door één kabel te bieden voor meerdere signalen, waardoor het gedoe met diverse kabels en adapters verleden tijd was.

Met de opkomst van HDMI en digitale verbindingen in moderne platte televisies, is het gebruik van SCART-systemen echter afgenomen. Desondanks blijft de SCART-kabel een stille held in veel huishoudens, met name voor oudere apparaten die nog steeds optimaal presteren met analoge signalen.

Verschillende SCART-varianten en Signaaltypes

Niet alle SCART-kabels ondersteunen dezelfde signalen in gelijke mate. De keuze van de kabel hangt af van de vereisten van de aangesloten apparaten:

• Standaard SCART-kabels: Deze ondersteunen doorgaans composiet video (CVBS) en stereo-audio. Ze zijn vaak voldoende voor oudere apparatuur die geen geavanceerdere signaalvereisten heeft.
• RGB-SCART kabels: Voor de hoogste beeldkwaliteit uit oudere apparaten, zoals DVD-spelers of videorecorders, is een RGB-SCART kabel aan te bevelen. Deze gebruikt drie aparte videokanalen (rood, groen, blauw) voor scherpere kleuren en meer detail dan composiet video. Zowel het zendende als het ontvangende apparaat moeten RGB via SCART ondersteunen.
• Japanse versie (JP-21 A): De Japanse variant van SCART, ook bekend als EIAJ TTC-003, heeft een andere pinlocatie dan de Europese tegenhanger.

SCART-kabels kunnen composiet en RGB (met composiet synchronisatie) video, stereo audio input/output en digitale signalering verwerken. Op de RGB SCART-kabels zijn echter alleen de RGB-pinnen aangesloten, waardoor ze alleen RGB-afbeeldingen kunnen dragen zonder audio.

Installatie en Probleemoplossing

De installatie van een SCART-kabel is doorgaans eenvoudig. Sluit de kabel stevig aan op zowel de zender als de ontvanger en selecteer de juiste ingang op de televisie. Mocht een SCART-kabel onverhoopt niet werken, dan zijn er verschillende oorzaken en oplossingen:

• Reiniging: Vuil en stof op de pinnen of in de poorten kunnen leiden tot een slechte verbinding. Koppel alle apparaten los en reinig de connectoren voorzichtig met een zachte borstel, een pluisvrije doek of, met beleid, een tandenstoker. Bij lichte corrosie kan schuurpapier of een isopropyloplossing helpen.
• Verbinding: Controleer of de kabel stevig is aangesloten en of de juiste ingang op de TV is geselecteerd.
• Kabelkwaliteit en lengte: Een slechte afscherming of een te lange kabel kan leiden tot kleurzweem, ruis of signaalverlies. Probeer indien mogelijk een andere kabel en houd de lengte binnen redelijke marges (doorgaans 2-3 meter voor RGB via SCART). Vermijd scherpe bochten in de kabel.
• Hardwareproblemen: Het probleem kan ook liggen bij de hardware van de apparaten zelf of bij de sockets.

Vergelijking met Moderne Verbindingen (HDMI, DVI)

Het belangrijkste verschil tussen SCART en moderne digitale verbindingen zoals HDMI en DVI ligt in de signaaloverdracht. SCART is ontworpen voor analoge signaaloverdracht, terwijl DVI en HDMI digitale signalen verzenden. Een ander significant verschil is dat DVI-kabels geen audiosignalen kunnen dragen, terwijl zowel HDMI als SCART zowel audio als video kunnen verzenden.

Wat betreft resolutie, biedt SCART een maximale resolutie van 560p, terwijl HDMI ondersteuning biedt voor 1080p en hogere resoluties. HDMI is de nieuwste standaard en wordt op vrijwel alle moderne audio- en videoapparaten aangetroffen.

SCART-kabels in de Praktijk en Specifieke Toepassingen

In situaties waar moderne smart-tv's geen SCART-ingang meer hebben, kunnen SCART naar HDMI-converters een uitkomst bieden. Deze zetten de analoge SCART-signalen om naar een digitaal HDMI-signaal. Voor liefhebbers van vintage gameconsoles die deze willen aansluiten op modernere televisies, kan een SCART-naar-HDMI-adapter of het gebruik van een videorecorder of dvd-speler met een SCART-aansluiting als tussenstation een oplossing zijn.

Wanneer meerdere apparaten dezelfde SCART-poort op de AV-apparatuur bezetten, kan een multi-SCART-adapter, ook wel een SCART-schakelkast of splitter genoemd, uitkomst bieden. Dit maakt het mogelijk om meerdere aansluitingen te hebben.

De vraag naar SCART-kabels waarbij de connector afgeschroefd kan worden, komt voort uit de behoefte om de kabel door smalle buizen te leiden, bijvoorbeeld tijdens de installatie van een televisie in een nieuwbouwwoning. Dit type kabel maakt het mogelijk om de connector te demonteren, de kabel door de buis te trekken en de connector vervolgens weer te monteren.

Productinformatie en Prijzen (Voorbeelden)

Verschillende typen SCART-kabels zijn verkrijgbaar, variërend in lengte, kwaliteit en functionaliteit:

Bij het kiezen van een kabel is het belangrijk om te letten op de kwaliteit van de verbinding, met name de afscherming, om ruis en interferentie te minimaliseren.
