Het ontvangen van een tv-signaal kan op verschillende manieren in huis plaatsvinden. De meest voorkomende methoden zijn via de coaxkabel, via het telefoonnet, via een glasvezelkabel, via een antenne uit de 'lucht' (ether) en via een schotelantenne.
De laatste drie methoden (glasvezel, etherontvangst en schotelantenne) zijn momenteel minder populair. Glasvezel is nog niet overal beschikbaar, terwijl etherontvangst en schotelantennes voorheen als nadeel hadden dat ze niet gecombineerd konden worden met internettoegang. Recentelijk is hier echter verandering in gekomen, en is internet via de schotelantenne ook mogelijk geworden.
TV-signaal via het telefoonnet

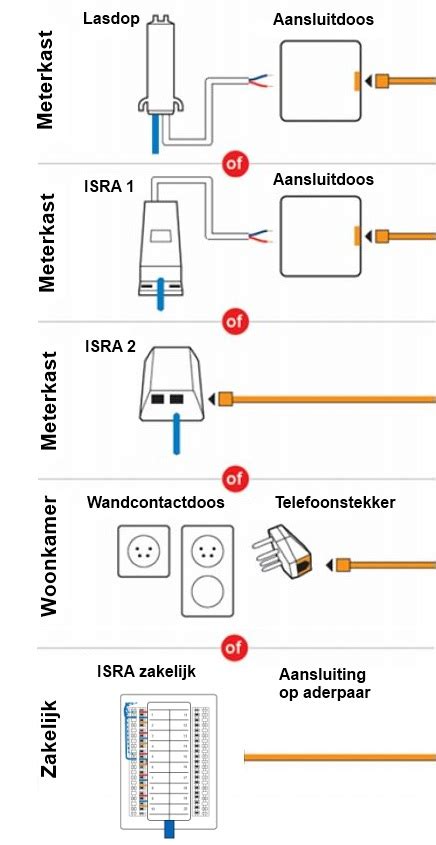

Wanneer het tv-signaal via het telefoonnet binnenkomt, maakt het gebruik van de KPN-huisaansluiting. In de meterkast bevindt zich een lasdop of een ISRA-punt.
Identificatie van de aansluitpunten
- De lasdop is herkenbaar als een ronde koker van ongeveer 10 cm, waaruit een dikke en een dunne telefoonkabel komen.
- Er zijn twee typen ISRA-punten:
- ISRA-1 punt: Dit type heeft geen aansluitpunt.
- ISRA-2 punt: Dit type heeft wel een aansluitpunt.
Aansluiten van apparatuur
Als u een lasdop of ISRA-1 punt heeft, dient u de dunne telefoonkabel (bestaande uit blauwe en rode aders) door te knippen.
Bij een ISRA-2 punt kunt u een netwerk-kabel met een UTP-connector gebruiken om de modem met de ingang van de TV-ontvanger te verbinden. Deze kabel wordt vaak meegeleverd, maar kan ook op maat worden gemaakt.
Kleurcodes en aansluitingen
Hoewel de kleurcodes voor aansluitingen per provider kunnen verschillen, is de kleur geel doorslaggevend bij het aansluiten van de modem op de TV-ontvanger.
Verbinding met de TV
Vervolgens sluit u een HDMI-kabel aan op de TV-ontvanger en op een beschikbare HDMI-aansluiting achterop uw TV. Indien uw TV geen HDMI-aansluiting heeft, kunt u gebruikmaken van een Scart-kabel.
Als laatste stap sluit u de voedingsadapter aan op de TV-ontvanger en steekt u de stekker in het stopcontact.
TV-signaal via de coaxkabel
Bij dit type ontvangst komt het tv-signaal binnen via de coax huisaansluiting.
Aansluiten van de TV-ontvanger
Plaats de TV-ontvanger bij uw tv en sluit de coaxkabel aan op de achterkant van de ontvanger.
Belang van kabelkwaliteit
Het is essentieel om te zorgen voor kabels van goede kwaliteit. Kabels van mindere kwaliteit kunnen de beeldkwaliteit drastisch verminderen.
Het KabelKeurmerk
Indien u een abonnement bij een kabelmaatschappij heeft afgesloten, dient u gebruik te maken van coaxkabels en coax-aansluitmaterialen. Om zeker te zijn van een goede weergave, is het aan te raden om te kiezen voor producten met het KabelKeurmerk van NLkabel.
KabelKeur-producten voor diverse toepassingen
- KabelKeur-antennecontactdoos: Maakt eenvoudig een coaxaansluitpunt op of in de muur mogelijk. Deze contactdoos is geschikt voor radio, tv en digitale diensten.
- KabelKeur 2-weg-opsteekverdeler: Hiermee kunt u het antennesignaal splitsen, bijvoorbeeld om het signaal te gebruiken voor een televisie en decoder. Dit realiseert een extra tv-aansluiting die optimaal is beschermd tegen stoorsignalen. De opsteekverdeler heeft een metalen behuizing en is viervoudig HF-afgeschermd.
- KabelKeur- 2-weg-splitter: Splitst uw antennesignaal, waardoor het mogelijk is om het internet- en telefoniesignaal van elkaar te scheiden. Deze splitter wordt aangesloten met F-connectoren om signaalverlies zoveel mogelijk te voorkomen en is voorzien van een metalen behuizing en viervoudig HF (Hoog Frequent) afgeschermd.
- KabelKeur antenneversterker: Maakt het eenvoudig om films, uitzending gemist of andere diensten van uw kabelmaatschappij te bestellen. Deze versterker is te gebruiken voor radio, tv en digitale diensten en versterkt het binnenkomende coaxsignaal. Hij beschikt over vier retourgeschikte uitgangen die geschikt zijn voor een kabellengte tot 15 meter.
- Kabelkeur-coaxkabel: Geschikt voor het aanleggen van een antenne-installatie en het eenvoudig aansluiten van radio-, tv- of mediaboxen. De coaxkabel is viervoudig afgeschermd tegen storingen en heeft een dikkere kern voor een storingsvrij beeld.
Connectortypes voor coaxkabels
Er worden twee soorten aansluitingen verkocht voor de coaxkabel:
- F-connector: Een connector met schroefdraad. Deze wordt gebruikt voor het netwerk zelf (versterkers, splitters) en past niet direct op een TV.
- IEC-connector: De meest bekende connector, verkrijgbaar in een mannelijke of vrouwelijke uitvoering.
Voor een goede ontvangst wordt aangeraden zoveel mogelijk KabelKeur F-connectoren te gebruiken.
Zelf een coaxkabel op lengte maken
Houd er rekening mee dat de kabel niet langer dan 10 meter mag worden. Indien dit onvermijdelijk is, plaats dan een versterker tussen de kabel.
Aansluiten van de TV met coaxkabel
Sluit na het aansluiten van de coax-kabel een HDMI-kabel aan op de TV-ontvanger en op een beschikbare HDMI-aansluiting achterop uw TV. Indien uw TV geen HDMI-aansluiting heeft, kunt u gebruikmaken van een Scart-kabel.
Sluit als laatste de voedingsadapter aan op de TV-ontvanger en steek de stekker in het stopcontact.
Coax kabel aansluiten voor TV Antenne doos | Hirschmann
Televisie kijken zonder decoder (CI+ module)

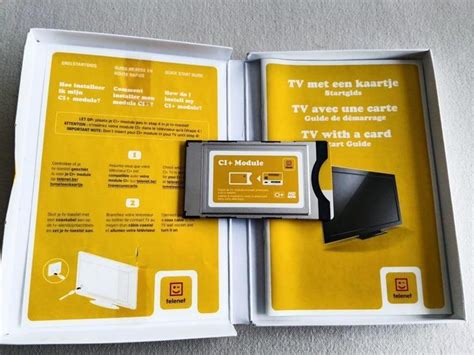

Tegenwoordig kijken steeds meer mensen televisie zonder een aparte decoder (het 'tv-kastje'). Deze digitale manier van televisie kijken verloopt via de zogeheten CI+ module.
Benodigdheden voor CI+
- Een speciaal kaartje van uw provider voor in de tv.
- Een coax kabel om de televisie van beeld en geluid te voorzien.
Welke coax kabel en connectoren?
De benodigde coax kabel is afhankelijk van het apparaat dat u wilt aansluiten.
CI+ met wandcontactdoos en televisie
Om het digitale signaal op uw televisie te ontvangen, moet u een coax kabel aansluiten. Hiervoor heeft u een vrouwelijke IEC connector nodig voor in de wandcontactdoos en een mannelijke IEC connector voor in de televisie.
Splitsen van het coaxsignaal
Als u meerdere televisies aansluit en bijvoorbeeld ook uw modem wilt verbinden met de wandcontactdoos, zult u het coaxsignaal moeten splitsen.
- Voor meer dan twee splitsingen heeft u een F connector splitter nodig. Deze splitter heeft F-connector aansluitingen. Gebruik hiervoor een coax kabel met aan de ene kant een mannelijke F-connector voor in de splitter en aan de andere kant een mannelijke IEC-connector voor in de televisie.
- Wanneer u twee televisies van beeld en geluid wilt voorzien, kunt u het coaxsignaal splitsen met een coax IEC splitter. Deze splitter is geschikt voor kleine coax-netwerken en heeft vaak maar twee uitgangen. Let goed op of de uitgangen mannelijk of vrouwelijk zijn, en gebruik de bijpassende connector (mannelijke aansluiting vereist een vrouwelijke IEC connector, en vice versa).
Demping en signaalversterking
Bij gebruik van lange kabels of het splitsen van het coaxsignaal met een splitter, treedt er demping op, waardoor het signaal zwakker wordt. Om dit op te lossen, kunt u een versterker in het coaxnetwerk plaatsen. Plaats de versterker altijd zo dicht mogelijk bij de wandcontactdoos.
Voor het aansluiten van de coax versterker op de televisie heeft u een F-connector kabel naar mannelijke IEC-connector nodig.
Aansluiten met een TV-ontvanger (decoder)
Als u gebruikmaakt van een tv-ontvanger (decoder) tussen uw televisie en de wandcontactdoos, gebruikt u eveneens een coaxkabel. Gebruik hiervoor een vrouwelijke IEC-connector voor in de wandcontactdoos en een mannelijke F-connector voor in de decoder.
Overzicht van TV-aansluitingen
Het is belangrijk om de juiste aansluitingen op uw tv te herkennen om het signaal correct te kunnen ontvangen en door te geven.
Belangrijke aansluitingen per categorie
HDMI, optisch & antenne
- HDMI: Op deze ingang sluit u een HDMI-kabel aan voor het versturen van beeld- en geluidssignalen van apparaten zoals Blu-ray spelers, mediaboxen of spelcomputers naar de televisie. De ARC-aansluiting maakt het mogelijk om geluid van de tv via dezelfde kabel terug te sturen naar een soundbar of receiver.
- Optisch: Deze uitgang is geschikt voor digitale optische kabels, waarmee u geluid van de televisie naar een soundbar, receiver of home cinema set kunt versturen.
- Antenne: De antenne-ingang is geschikt voor een coaxkabel waarmee u beeld en geluid naar uw tv overdraagt. Het andere uiteinde van deze kabel verbindt u met uw wandcontactdoos, waarna u digitale of analoge tv kunt kijken.
Netwerk, hoofdtelefoon & CI
- Netwerk: Met een netwerk-ingang kunt u een televisie eenvoudig aansluiten op uw bedrade thuisnetwerk door de ingang via een UTP-kabel met uw router te verbinden.
- Hoofdtelefoon: Op deze uitgang sluit u een bedrade hoofdtelefoon met een 3,5 mm connector aan, handig voor het kijken in stilte.
- CI: Voor digitaal tv-kijken via een CI-kaart schuift u deze kaart eerst in een losse CI-module. Vervolgens stopt u de module in de CI-ingang van de televisie.
Component, composiet & RCA
- Component: Een televisie met een component-ingang ontvangt analoge videosignalen, vaak terug te vinden op apparaten zoals een Nintendo Wii. De aansluiting bestaat uit een rode, groene en blauwe connector. Soms is de groene connector gedeeltelijk of helemaal geel, wat aangeeft dat deze ook als composiet-aansluiting werkt.
- Composiet: Net als de component-ingang ontvangt de composiet-ingang analoge videosignalen, meestal nodig voor het aansluiten van oudere videocamera's. Het verschil met component is dat deze uit één gele connector bestaat die alle beeldinformatie ontvangt (kleur en helderheid), wat resulteert in een doorgaans mindere beeldkwaliteit.
- RCA: Met een component- of composiet-ingang ontvangt de televisie alleen beeldsignalen. Het geluid wordt via een losse RCA-kabel verstuurd, herkenbaar aan de rode en witte connector.
USB, VGA & SCART
- USB: Op deze ingang sluit u een USB-stick of externe harde schijf aan om video's, foto's of nummers af te spelen. Sommige tv's met een USB-ingang bieden ook de mogelijkheid om programma's op het opslagapparaat te bewaren.
- VGA: Deze ingang is geschikt voor VGA-kabels om de televisie met een laptop of pc te verbinden. De connectors hebben kleine schroeven om de kabel stevig vast te zetten.
- SCART: Via een SCART-verbinding worden beeld- en geluidssignalen in beide richtingen verstuurd. De connector van de kabel bestaat uit 21 kleine pinnen.
